Wolf KM-2 V2 Betriebsanleitung Für Die Fachkraft

Wolf KM-2 V2 Betriebsanleitung Für Die Fachkraft

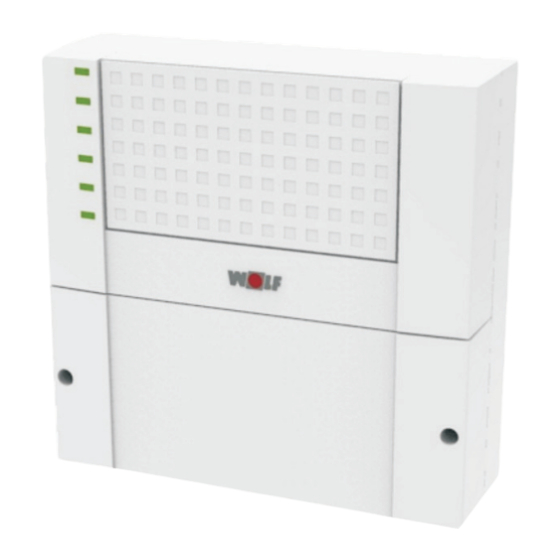

Kaskadenmodul
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Betriebsanleitung für die Fachkraft
KASKADENMODUL
AT
KM‑2 V2
BE
Deutsch | Änderungen vorbehalten!
CH
3066655_202202

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf KM-2 V2

Inhaltszusammenfassung für Wolf KM-2 V2

  • Seite 1 Betriebsanleitung für die Fachkraft KASKADENMODUL KM‑2 V2 Deutsch | Änderungen vorbehalten! 3066655_202202...

  • Seite 2: Inhaltsverzeichnis

    Eingang «E2» als Eingang Taupunktwächter (TPW) + Ausgang VDC TPW ................. 15 4.2.5 Eingang «Max TH» für Konfiguration 1, 2, 3, 5, 7, 8 und 14 .... 16 4.2.6 Eingang «Max TH» für Konfiguration 4, 6, 13, 15 und 16 ....16 4.2.7 Eingang «Max TH» für Konfiguration 9, 10, 11 und 12 ....16 4.2.8 eBUS‑Anschluss ................16 4.2.9 Ausgang «MM» und Eingang «E1» für Konfiguration 16 ....17 4.2.10 Leitungsquerschnitte / Leitungslängen für flexible Leitungen ..17 02 | WOLF GmbH 3066655_202202...
  • Seite 3 MM / MM‑2 und SM2 / SM2‑2 ............38 Schritt 6 » Parametereinstellung der Heizgeräte ......40 Schritt 7 » Anlage neu starten ............41 Schritt 8 » Parametereinstellung des BM / BM‑2 ......42 5.9 Schritt 9 » Relaistest / Fühlertest ............. 42 3066655_202202 WOLF GmbH | 03...
  • Seite 4 Beschreibung Parameter / Funktionen .......49 Parameter MI01 bis MI21 ..............49 Parameter KM01 bis KM50 .............. 56 8.3 Funktionsbeschreibung Konfiguration 16 ......... 86 Kaskadenmodul ohne WOLF‑Heizgerät .......... 87 8.5 Anzeigen Regelgrößen und Fühlerwerte Kaskadenmodul Parameter KM60 bis KM64 .............. 87 Zusatzfunktionen / Reset .............91 Fehlercodes ................93 Sicherungswechsel ..............94...

  • Seite 5: Zu Diesem Dokument

    Es gelten auch die Dokumente aller verwendeten Zubehörmodule und weiterer Zubehöre. Aufbewahrung der Dokumente Die Dokumente müssen an einem geeigneten Ort aufbewahrt und jederzeit verfügbar gehalten werden. Der Anlagenbenutzer übernimmt die Aufbewahrung aller Dokumente. Die Übergabe erfolgt durch den Fachhandwerker. 3066655_202202 WOLF GmbH | 05...

  • Seite 6: Symbole

    Piktogramm und ein Signalwort einen Hinweis auf die mögliche Schwere der Gefährdung. Symbol Signalwort Erläuterung GEFAHR Bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden. WARNUNG Bedeutetet, dass schwere bis lebensgefährliche Personenschäden auftreten können. VORSICHT Bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können. HINWEIS Bedeutet, dass Sachschäden auftreten können. Tab. 1.2 Bedeutung Warnhinweise 06 | WOLF GmbH 3066655_202202...

  • Seite 7: Abkürzungen

    Kontakt (Schließer) ‑ Rücklauffühler ‑ Sammlerfühler ‑ Speicherfühler SPLP ‑ Speicherladepumpe ‑ Störmeldeausgang ‑ Störmeldeeingang ‑ Störmeldeeingang ‑ Taupunktwächter ‑ Sperrventil VDC TPW ‑ Spannungsversorgung für Taupunktwächter ‑ Vorlauffühler ‑ Wärmepumpe ‑ Zirkulationspumpe ‑ Zusatzwärmeerzeuger 3066655_202202 WOLF GmbH | 07...

  • Seite 8: Sicherheit

    In einer Kaskadenanlage dürfen nur Heizgeräte der gleichen Bauart und Leistung kombiniert werden. Eine Ausnahme bildet die Kombination von Wärmepumpen der gleichen Bauart und Leistung mit einem ZWE (Zusatzwärmeerzeuger). Alternativ können WOLF‑ Heizgerät(e) mit einem Fremdheizgerät (ohne eBUS‑Schnittstelle) kombiniert werden. Kombinationsmöglichkeiten / Einschränkungen siehe „Beschreibung Parameter / KM02 Kaskadenbetriebsart / l, m)

  • Seite 9: Nicht Bestimmungsgemäße Verwendung

    6 MM / MM‑2 max. 1 Solarmodul Nicht bestimmungsgemäße Verwendung Eine anderweitige Verwendung als die bestimmungsgemäße Verwendung ist nicht zulässig. Bei jeder anderen Verwendung, sowie bei Veränderungen am Produkt, auch im Rahmen von Montage und Installation, verfällt jeglicher Gewährleistungsanspruch. Das Risiko trägt allein der Betreiber. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. 3066655_202202 WOLF GmbH | 09...

  • Seite 10: Sicherheitsmaßnahmen

    ► Sicherheits- und Überwachungseinrichtungen nicht entfernen, überbrücken oder in anderer Weise außer Funktion setzen. ► Die Anlage nur in technisch einwandfreiem Zustand betreiben. ► Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, umgehend und fachmännisch beheben. ► Schadhafte Bauteile durch Original WOLF‑Ersatzteile ersetzen. ► Persönliche Schutzausrüstung verwenden. Allgemeine Sicherheitshinweise GEFAHR Elektrische Spannung! Todesfolge durch Stromschläge.

  • Seite 11: Gerätebeschreibung

    Schnittstellenmodul und es können keine weiteren Erweiterungsmodule (Mischermodul od. Solarmodul) mit dem Kaskadenmodul kombiniert werden. Mit dem BM / BM‑2 oder dem Schnittstellenmodul Link Home können über die eBUS‑Schnittstelle Parameter geändert und Eingangswerte angezeigt werden. 3066655_202202 WOLF GmbH | 11...

  • Seite 12: Installation

    ► Kaskadenmodul an den 3 Befestigungslöchern auf Unterputzdose ø55mm aufschrauben oder direkt an der Wand befestigen. ► Bei Aufputzverdrahtung müssen alle Kabel von unten am Kaskadenmodul durch die Kabeleinführungen und Zugentlastungen geführt werden. Kabeleinführungen vorab mit geeignetem Werkzeug, z. B. Spitzzange, ausbrechen. ► Kaskadenmodul entsprechend Installationsplan / Konfiguration verdrahten. 12 | WOLF GmbH 3066655_202202...
  • Seite 13 ► Alle nicht benötigten Stecker aufstecken. HINWEIS ► Zum Entfernen der Blindabdeckung oder des BM‑2 muss über dem KM‑2 V2 min. 8 cm frei bleiben! Mischerkreispumpe Mischermotor AUF Mischermotor ZU Ausgang A1 eBus Störung Befestigungslöcher 3066655_202202 WOLF GmbH | 13...

  • Seite 14: Elektrischer Anschluss

    Eingang «E2» als Störmeldeeingang (StE) / Anlagenschalter (AS) Bei Auswahl der Konfiguration 1-4, 6-16 kann der Eingang «E2» mit Parameter KM34 entweder als Störmeldeeingang (StE) oder als Anlagenschalter (AS) konfiguriert werden. Funktionsbeschreibung siehe Beschreibung Parameter KM34. 4.2.3 Ausgang «MM» als Störmeldeausgang (StA) Mit Konfiguration 4 und 12 fungiert der Ausgang «MM» Klemme «A» als Störmeldeausgang (230V). Erkennt das Kaskadenmodul 14 | WOLF GmbH 3066655_202202...

  • Seite 15: Eingang «E2» Als Eingang Taupunktwächter (Tpw) + Ausgang Vdc Tpw

    VDC TPW Bei Auswahl der Konfiguration 1, 2, 8, 9 und 15 kann der Eingang «E2» mit Parameter KM34 als Eingang Taupunktwächter (TPW) konfiguriert werden. Funktionsbeschreibung siehe Beschreibung Parameter KM34. Der Ausgang VDC TPW dient als Spannungsversorgung für den Taupunktwächter. KM-2 V2 1 2 3 4 11 12 VDC TPW eBUS 0-10V 3066655_202202 WOLF GmbH | 15...

  • Seite 16: Eingang «Max Th» Für Konfiguration 1, 2, 3, 5, 7, 8 Und 14

    Auswahl eBUS‑Teilnehmer siehe 2.1. Alle eBUS‑ Teilnehmer werden parallel mit dem eBUS verbunden. Die Polarität beim eBUS darf nicht vertauscht werden. HINWEIS eBUS Speisung ► Bei Heizgeräten und Erweiterungsmodulen, mit automatische eBUS‑Speisung (Heizgeräteparameter) muss die e‑BUS‑Speisung auf automatisch (Werkseinstellung) gestellt bleiben. 16 | WOLF GmbH 3066655_202202...

  • Seite 17: Ausgang «Mm» Und Eingang «E1» Für Konfiguration 16

    Leistungslänge Netzanschluss 3x1,0 mm² ‑‑‑ Pumpen, Max.-Thermostat, 3x0,75 mm² ‑‑‑ elektr. Ventil Mischermotor 4x0,75 mm² ‑‑‑ Fühler 2x0,5 mm² / 2x0,75 mm² 15 m / 50 m eBUS 2x0,5 mm² 75 m Leitungsquerschnitte sind Mindestquerschnitte ohne Berücksichtigung der Kabellänge und der bauseitigen Gegebenheiten. 3066655_202202 WOLF GmbH | 17...

  • Seite 18: Übersicht Konfigurationen

    Konfiguration 01: Mischerkreis und Speicherkreis Konfiguration 02: Mischerkreis und Luftheizerkreis Konfiguration 03: Mischerkreis und Heizkreis Konfiguration 04: Speicherkreis und Ansteuerung Fremdheizgerät / WOLF Heizgerät Konfiguration 05: Mischerkreis und Rücklaufanhebung zur Heizungsunterstützung Konfiguration 06: Heizkreis und Rücklaufanhebung zur Anfahrentlastung Konfiguration 07: Mischerkreis mit indirekter Rücklaufanhebung zur Anfahrentlastung Gilt ausschließlich für Anlagen aus Mischerkreisen.

  • Seite 19: Konfig. 01: Mischerkreis Und Speicherkreis

    L1 N PE eBUS Speicher‑ WOLF‑ Mischer‑ Netz ladepumpe Heizgerät kreis VF 230VAC SPLP Sammler‑ fühler SAF Eingang E2 Maximal‑ Mischermotor konfigurier‑ thermostat max TH Speicher Mischer‑ Mischerkreis kreispumpe MaxTH SPLP SPLP Heizungsvorlauf Heizungsrücklauf 3066655_202202 WOLF GmbH | 19...

  • Seite 20: Konfig. 02: Mischerkreis Und Luftheizerkreis

    L1 N PE eBUS Lade‑ Kontakt PK Mischer‑ Netz WOLF‑ pumpe (Schließer) kreis VF 230VAC Heizgerät Sammler‑ fühler SAF Eingang E2 Maximal‑ Mischermo‑ konfigurier‑ thermostat tor MM max TH Luftheizer‑ kreis Mischer‑ kreispumpe Mischerkreis MaxTH Heizungsvorlauf Heizungsrücklauf 20 | WOLF GmbH 3066655_202202...

  • Seite 21: Konfig. 03: Mischerkreis Und Heizkreis

    0-10V Netz 10 A Vorlauf‑ fühler L1 N PE eBUS Heizkreis‑ WOLF‑ Mischer‑ Netz pumpe Heizgerät kreis VF 230VAC Sammlerfühler Maximal‑ Eingang E2 Mischermotor thermostat konfigurier‑ max TH Mischer‑ Mischerkreis Heizkreis kreispumpe MaxTH Heizungsvorlauf Heizungsrücklauf 3066655_202202 WOLF GmbH | 21...

  • Seite 22: Konfig. 04: Speicherkreis Und Ansteuerung Fremdheizgerät / Wolf-Heizgerät

    3‑pol. mit 10 A Brücke Speicher‑ fühler SPF L1 N PE eBUS Speicher‑ WOLF‑ ladepumpe Netz Heizgerät SPLP 230VAC Sammlerfühler Störmelde‑ Zirkulati‑ ausgang onspumpe Eingang E2 konfigurier‑ Speicher Brenneransteuerung BSt (Fremdheizgerät) WOLF‑ Heizgerät SPLP Fremd‑ heizgerät 22 | WOLF GmbH 3066655_202202...

  • Seite 23: Konfig. 05: Mischerkreis Und Rücklaufanhebung Zur Heizungsunterstützung

    Vorlauf‑ fühler VF L1 N PE eBUS Mischer‑ Netz WOLF‑ Umschaltven‑ kreis 230VAC Heizgerät til 3 WUV Rücklauf‑ fühler RLF Sammlerfühler Maximal‑ Mischer‑ thermostat motor MM max TH Mischer‑ kreispumpe Mischerkreis MaxTH Puffer Heizungsvorlauf Heizungsrücklauf 3WUV 3066655_202202 WOLF GmbH | 23...

  • Seite 24: Konfig. 6: Heizkreis Und Rücklaufanhebung Zur Anfahrentlastung

    230 V~ 50Hz MaxTH eBUS 0-10V Netz Stecker 3‑pol. mit Brücke 10 A Rückl‑ L1 N PE eBUS Heizkreispumpe auffühler WOLF‑ Netz Heizgerät 230VAC Sammlerfühler Eingang E2 Mischermo‑ konfigurier‑ tor MM Mischer‑ kreispumpe Heizkreis Heizungsvorlauf Heizungsrücklauf 24 | WOLF GmbH 3066655_202202...

  • Seite 25: Konfig. 07: Mischerkreis Mit Indirekter Rücklaufanhebung Zur Anfahrentlastung

    10 A Rücklauf‑ Vorlauf‑ fühler RLF fühler L1 N PE eBUS Mischer‑ Netz WOLF‑ kreis 230VAC Heizgerät Sammlerfüh‑ ler SAF Eingang E2 Maximal‑ Mischer‑ konfigurier‑ thermostat motor MM max TH Mischer‑ kreispumpe Mischerkreis MaxTH Heizungsvorlauf Heizungsrücklauf 3066655_202202 WOLF GmbH | 25...

  • Seite 26: Konfig. 08: Mischerkreis (Werkseinstellung)

    0-10V Netz 10 A Vorlauf‑ L1 N PE fühler eBUS Netz WOLF‑ Mischer‑ 230VAC Heizgerät kreis Sammlerfüh‑ ler SAF Maximal‑ Eingang E2 Mischer‑ thermostat konfigurier‑ motor MM max TH Mischer‑ Mischerkreis kreispumpe MaxTH Heizungsvorlauf Heizungsrücklauf 26 | WOLF GmbH 3066655_202202...

  • Seite 27: Konfig. 09: Heizkreis

    L1 N 230 V~ 50Hz MaxTH eBUS 0-10V Netz Stecker 3‑pol. mit Brücke 10 A L1 N PE eBUS Heizkreis‑ Netz WOLF‑ pumpe HKP 230VAC Heizgerät Sammler‑ fühler SAF Eingang E2 konfigurier‑ Heizkreis Heizungsvorlauf Heizungsrücklauf 3066655_202202 WOLF GmbH | 27...

  • Seite 28: Konfig. 10: Speicherkreis

    230 V~ 50Hz MaxTH eBUS 0-10V Netz Stecker 3‑pol. mit 10 A Speicher‑ Brücke fühler SPF L1 N PE eBUS Netz WOLF‑ Speicherlade‑ 230VAC Heizgerät pumpe SPLP Sammler‑ fühler SAF Eingang E2 konfigurier‑ Speicher SPLP Heizungsvorlauf Heizungsrücklauf 28 | WOLF GmbH 3066655_202202...

  • Seite 29: Konfig. 11: Luftheizerkreis

    230 V~ 50Hz MaxTH eBUS 0-10V Netz Stecker 3‑pol. mit 10 A Brücke Potenti‑ alfreier L1 N PE eBUS Lade‑ Kontakt PK WOLF‑ pumpe Netz (Schließer) Heizgerät 230VAC Sammler‑ fühler SAF Eingang E2 konfigurier‑ Luftheizerkreis Heizungsvorlauf Heizungsrücklauf 3066655_202202 WOLF GmbH | 29...

  • Seite 30: Konfig. 12: 0 - 10V Eingang Für Fernleitsystem

    10 A Brücke L1 N PE eBUS Anforderung WOLF‑ Netz Kühlbetrieb Heiz‑ 230VAC gerät Sammler‑ fühler SAF 0‑10VDC Störmelde‑ Eingang ausgang StA Eingang E2 konfigurier‑ 0-10 V von DDC Anlage 0-10V von DDC Heizungsvorlauf Heizungsrücklauf 30 | WOLF GmbH 3066655_202202...

  • Seite 31: Konfig. 13: Rücklaufanhebung Holzkessel Und Umschaltung Zwischen Puffer Und Wolf Heizgerät

    Installation 4.3.13 Konfig. 13: Rücklaufanhebung Holzkessel und Umschaltung zwischen Puffer und WOLF Heizgerät L1 N 230 V~ 50Hz MaxTH eBUS 0-10V Netz Stecker 3‑pol. mit 10 A Brücke Rückl‑ Kessel‑ auffühler fühler L1 N PE eBUS Netz WOLF‑ Umschalt‑ 230VAC Heizgerät...

  • Seite 32: Konfig. 14: Mischerkreis Und Umschaltung Zwischen Puffer Und Wolf Heizgerät

    L1 N PE eBUS Mischer‑ Netz WOLF‑ kreis Umschalt‑ 230VAC Heizgerät (VF) ventil 3 WUV Sammler‑ fühler SAF Maximal‑ Eingang E2 Mischer‑ thermostat konfigurierbar motor MM max TH Mischerkeis MaxTH Mischer‑ kreispumpe Puffer WOLF‑ 3WUV Heizgerät 32 | WOLF GmbH 3066655_202202...

  • Seite 33: Konfig. 15: Heizkreis Und Speicherkreis

    0-10V Netz Stecker 3‑pol. mit 10 A Brücke Speicher‑ fühler L1 N PE eBUS Speicher‑ Netz Wolf‑ ladepumpe 230VAC Heizgerät SPLP Sammler‑ fühler SAF Eingang E2 konfigurierbar Speicher Heizkreis‑ pumpe Heizkreis SPLP Heizungsvorlauf Heizungsrücklauf 3066655_202202 WOLF GmbH | 33...

  • Seite 34: Konfig. 16: Heizkreispuffer Und Speicherkreis

    Heizgerät 230VAC SPLP Sammler‑ fühler SAF Eingang E2 Umschaltventil konfigurierbar 3WUV + V Pufferlade‑ pumpe PLP Heiz‑ / Kühlkreise am Speicher‑ / LH‑Kreise am Mischermodul Kaskaden‑ / Mischermodul SPLP Heizungsvorlauf Heizkreis 3WUV Puffer 3WUV Heizungsrücklauf 34 | WOLF GmbH 3066655_202202...

  • Seite 35: Inbetriebnahme

    Schritt 1 » Montage „Montage“ und „Elektrischer Anschluss“ aller Heizgeräte, Erweiterungs‑ und Bedienmodule entsprechend den Anweisungen der jeweiligen Betriebsanleitungen befolgen. Schritt 2 » Einstellung der eBUS-Adressen KM-2 V2 / MM / MM-2 / SM1 / SM1-2 / SM2 / SM2-2 Wichtige Information: Alle hier nicht aufgeführten eBUS-Teilnehmern, bei denen eine eBUS‑Adressierung oder Zuordnung zu Mischerkreisen erforderlich ist, bitte die entsprechenden Anweisungen der jeweiligen Betriebsanleitungen befolgen.

  • Seite 36: Einstellung Ebus Km-2 V2, Mm/Mm-2, Bm

    Inbetriebnahme ► Einstellung eBUS KM-2 V2, MM/MM-2, BM: Im Gehäuse der Erweiterungsmodule befindet sich ein Betriebseinstellung KM 4‑poliger DIP‑Schalter. Dieser ist nach Entfernen des Blinddeckels bzw. des Bedienmoduls zugänglich. Werkseinstellung Die Betriebseinstellung des Kaskadenmoduls (Dip-Schalter) bleibt immer auf Werkseinstellung. Einstellung Zusätzlich können bis zu 6 Mischermodule MM einer eBUS‑Adresse...

  • Seite 37: Schritt 3 » Anlage Einschalten

    Dabei muss entweder ein Außenfühler am BM (0) oder ein DCF‑Empfänger mit Außenfühler am eBUS mit angeschlossen werden. Die Adressierung des MM und BM erfolgt analog dem Schema mit Wolf‑Heizgeräte. Ergänzende Hinweise siehe Parameterbeschreibung KM05. Schritt 3 » Anlage einschalten Anlage (gilt für alle Komponenten) mittels Anlagenschalter...

  • Seite 38: Schritt 5 » Parametereinstellungen Der Module Km-2 V2,

    Inbetriebnahme Schritt 5 » Parametereinstellungen der Module KM-2 V2, MM / MM-2 und SM2 / SM2-2 ► Parameter KM-2 V2: Parameter KM01 (= Konfiguration): Hier muss die Konfiguration des Kaskadenmoduls entsprechend der hydraulischen Einbindung gewählt werden. Liste der Konfigurationen siehe unter „Installation / Übersicht Konfigurationen“ oder „ Beschreibung Parameter KM01 Konfiguration“. HINWEIS ► Konfiguration 04: Bei der Konfiguration 4 darf in Verbindung mit Wärmepumpen die Werkseinstellung von KM23 nicht verändert werden.

  • Seite 39: Auswahlhilfe Kaskadenbetriebsart: Km02 = 5-7

    Einstellungen: KM23 eingestellten Art KM23 eingestellten Art KM23 = 1 ‑ 4 KM23 = 1 ‑ 4 der Heizungsanforderung der Heizungsanforderung KM24 = ‑21°C KM24 = ‑21°C anliegt. anliegt. KM25 = 1 KM25 = 1 3066655_202202 WOLF GmbH | 39...

  • Seite 40: Schritt 6 » Parametereinstellung Der Heizgeräte

    Die folgenden Parameter müssen bei allen Heizgeräten einer Kaskade eingestellt werden. ► COB: Parameter HG06 = 1 (Pumpenbetriebsart 1) ► BWL-1 / BWS-1: Parameter WP001 = 51 (Anlagenkonfiguration Wärmepumpe) Parameter WP017 (Kesselmaximaltemperatur): Wert muss abhängig vom höchsten Temperaurniveau + 5K eingestellt werden. 40 | WOLF GmbH 3066655_202202...

  • Seite 41: Schritt 7 » Anlage Neu Starten

    Der Kühlbetrieb mit dem Kaskadenmodul KM‑2 V2 gilt ausschließlich in Verbindung mit BM‑2 + Wärmepumpe mit Kühlfunktion. In Verbindung mit Kühlbetrieb darf an keinem Mischermodul die Konfiguration 4 (Rücklaufanhebung) eingestellt werden. Ist eine Rücklaufanhebung erforderlich in Kombination mit Kühlbetrieb, so ist die Rücklaufanhebung am Kaskadenmodul (Konfiguration 5) einzustellen. Schritt 7 » Anlage neu starten Anlage mittels Anlagenschalter neu starten (Netzspannung „Aus“ / Netzspannung „Ein“). Nach ca. 3 min. ist die Anlage betriebsbereit. 3066655_202202 WOLF GmbH | 41...

  • Seite 42: Schritt 8 » Parametereinstellung Des Bm / Bm-2

    ✔ Mittelwertbildung AF‑Wert Gilt ausschließlich in Verbindung mit einem BM‑2 Schritt 9 » Relaistest / Fühlertest Abschließend müssen mittels Relaistest die Verdrahtung und Funktionalität der Pumpen und Ventile, die an den Modulen und Heizgeräten angeschlossen sind, überprüft werden. Die Sensoren (wie Speicherfühler usw.) sind in der Anzeigeebene von BM / BM‑2 optisch auf Plausibilität zu prüfen. 42 | WOLF GmbH 3066655_202202...

  • Seite 43: Parameterliste

    ‑ ‑ ‑ ‑ ‑ ‑ ‑ MI20 Speicherhysterese 1 – 30K 60 – 80°C 65°C x ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ MI21 Warmwassermaximaltemperatur MI50 Testfunktion 1 ‑ 5 3066655_202202 WOLF GmbH | 43...

  • Seite 44: Parameterliste Kaskadenmodul

    ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ KM28 Hysterese Kesselsollwert 2 – 30K ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ KM29 Puffersollwert 20 – 80°C 60°C 44 | WOLF GmbH 3066655_202202...
  • Seite 45 Minimale Sammlertemperatur Kühlbetrieb 8 – 20°C ‑ ‑ KM36 Hysterese Sammlertemperatur 1 – 10K Kühlbetrieb ‑ ‑ KM37 Tn Sammlertemperaturregelung 5 – 500s Abschaltung ‑ ‑ KM38 TAF-Funktion EIN/AUS, Laufzeit 0 – 10min Abschaltstopp KM50 Testfunktion 1 – 5 3066655_202202 WOLF GmbH | 45...

  • Seite 46: Anzeigen Regelgrößen Und Fühlerwerte Kaskadenmodul

    KM73 SAF als Analogeingang (Fühler) ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ KM74 0‑10V 0 – 10V „x“ = optional einstellbar „-“ = Einstellung nicht wirksam oder Anzeige nicht vorhanden „x “ = Werkseinstellung nicht ändern = Parameter werden im BM nicht angezeigt 46 | WOLF GmbH 3066655_202202...

  • Seite 47: Statusanzeige

    Heizbetrieb Speicher-, LH- oder Heizbetrieb Estrichtrocknung Ladepumpensperre aktiv AF‑Frostschutz Frostschutz: Speicher / LH / Heizkreis Leistungszwang Leistungszwang Kühlbetrieb Kühlbetrieb Kühlbetrieb + TPW Kühlbetrieb + TPW offen offen Zubringerpumpe Rücklaufanhebung aktiv (Konfig 5) aktiv (Konfig 6) Brenneransteuerung Pufferentladung aktiv (Konfig 13 / 14) aktiv (Konfig 4) Pufferbetrieb aktiv, gilt auch bei Pufferfrostschutz (Konfig 16) Pufferladung aktiv (Konfig 13) Gilt auch für den Pumpennachlauf 3066655_202202 WOLF GmbH | 47...

  • Seite 48: Statusanzeige Kaskadenbetrieb

    Modulationsstopp aktiv Heizgerät ein und Sperrzeit aktiv Heizgerät ein und Softstart aktiv Anforderung Heizgerät , bleibt aus wegen Sperrzeit Anforderung an Heizgerät keine Anforderung an Heizgeräte Gilt nicht für den Zusatzwärmeerzeuger bei den Kaskadenbetriebsarten 5‑7 und 9‑11 und für das Fremdheizgerät bei Konfig. 4 gilt nicht bei Konfig. 13 und 14 48 | WOLF GmbH 3066655_202202...

  • Seite 49: Beschreibung Parameter / Funktionen

    Die Vorlaufsolltemperatur wird fest auf die im Parameter MI 01 eingestellte Temperatur geregelt. MI 04 = 2 Estrichtrocknungsfunktion Für die ersten beiden Tage bleibt die Vorlaufsolltemperatur auf 25°C konstant. Danach erhöht sich diese automatisch täglich (um 0:00Uhr) um 5°C bis zur maximalen Mischerkreistemperatur (MI 02), die dann für zwei Tage gehalten wird. Anschließend wird die Vorlaufsolltemperatur automatisch täglich um 5°C 3066655_202202 WOLF GmbH | 49...
  • Seite 50 20°C gesetzt. Anschließend wird die maximale Mischerkreistemperatur (MI02) eingestellt und 4 Tage lang auf diesem Wert gehalten. Danach ist die Estrichtrocknungsfunktion beendet. Nach Beendigung der Funktion gelten wieder die vorherigen Einstellungen. Hinweis: Erfolgt das Funktionsheizen mit einem BM, so muss dieses dem Mischermodul direkt zugeordnet sein, d.h. BM und MM müssen die gleiche eBUS‑Adresse haben. 50 | WOLF GmbH 3066655_202202...
  • Seite 51 Mischers 100% beträgt. Innerhalb des Temperaturbandes erfolgt eine stetige Regelung. Der Proportionalbereich ist so einzustellen, dass ein stabiles Regelverhalten gewährleistet ist. Dies ist abhängig von der Laufzeit des Mischermotors. Für Mischermotore mit kurzer Laufzeit muss ein großer Proportionalbereich eingestellt werden und umgekehrt für Mischermotore mit langer Laufzeit ein kleiner Proportionalbereich. Einstellhinweise: Diese Einstellhinweise dienen nur zur groben Orientierung! 3066655_202202 WOLF GmbH | 51...
  • Seite 52 Folglich erhöht sich der Volumenstrom über den Bypass. Überschreitet die Rücklauftemperatur die Rücklaufsolltemperatur, wird der Mischer in Richtung “Bypass ZU“ gesteuert. b) Konfiguration km 01 = 7 Die Rücklauftemperatur wird permanent überwacht. Falls die Rücklauftemperatur zu weit absinkt, erfolgt mittels Leistungszwang auf alle Mischer eine Anhebung der Rücklauftemperatur. sinkende Rücklauftemperatur: RL_ist < RL_soll + Hysterese Rücklauftemperatur → alle Mischer in Richtung „ZU“ RL_ist < RL_soll → Mischer in Richtung „ZU“ und alle Heizkreis-und Ladepumpen „AUS“ ansteigende Rücklauftemperatur: RL_ist > RL_soll + 2K → alle Mischer in Richtung „ZU“und alle Heizkreis-und Ladepumpen „EIN“ RL_ist > RL_soll + Hysterese Rücklauftemperatur + 4K → kein Leistungszwang Hysterese Rücklauffühler = Parameter MI11 Rücklaufisttemperatur [K] Zeit Mischer „ZU“ Mischer „ZU“und Pumpe „AUS“ Leistungszwang 52 | WOLF GmbH 3066655_202202...
  • Seite 53 Speicheristtemperatur + 5 K Ladepumpe „Aus“:Sammleristtemperatur ≤ Speicheristtemperatur + 2 K b2) Par. MI 12 = 1 bei Konfiguration 2 und 11: Ladepumpe „Ein“: Sammleristtemperatur ≥ Konstanttemperatur ‑ 5 K Ladepumpe „Aus“: Sammleristtemperatur < Konstanttemperatur ‑ 8 K MI 13 Nachlaufzeit Ladepumpe Nach Beendigung der Speicherladung oder ext. Wärmeanforderung (Konfiguration 1, 2, 4, 10, 11, 15 und 16) beginnt der Ladepumpennachlauf. 3066655_202202 WOLF GmbH | 53...
  • Seite 54 MI 18 Sperrung Brenner bei Rücklaufanhebung Konfiguration km 01 = 5 Zur Rücklaufanhebung (Heizungsunterstützung) wird ein 3-Wege- Umschaltventil angesteuert, um die Heizungsrücklauftemperatur über einen beladenen Pufferspeicher anzuheben. a) MI18 = 0: Wenn MI18 = 0 (Sperrzeit = 0s), wird das 3WUV unabhängig von einer Wärmeanforderung angesteuert. Ein‑ und Ausschaltbedingung für das 3WUV (Ausgang A1) siehe MI 15 und MI 16. b) MI18 > 0: Ist die Einschaltbedingung (MI16) für das 3WUV (Ausgang A1) erfüllt, und fordert im WOLF-Regelungssystems min. 1 Heizkreis oder 1 Speicher Wärme, 54 | WOLF GmbH 3066655_202202...
  • Seite 55 Warmwassersolltemperaturen für den Speicher am KM gefordert als der Wert im MI 21, so muss MI 21 entsprechend der gewünschten Warmwassersolltemperatur angepasst werden. MI 50 Testfunktion Mittels Parameter MI 50 können die Relais einzeln angesteuert werden. MI 50 = 1 → Ansteuerung Relais Mischerkreispumpe MKP MI 50 = 2 → Ansteuerung Relais Mischermotor “Auf“ MM MI 50 = 3 → Ansteuerung Relais Mischermotor “Zu“ MM MI 50 = 4 → Ansteuerung Relais Ausgang A1 3066655_202202 WOLF GmbH | 55...

  • Seite 56: Parameter Km01 Bis Km50

    Heizgeräte der Anlage betrieben werden. Es dürfen nur Heizgeräte der gleichen Bauart (1-stufig, 2-stufig oder modulierend) und Größe (Leistung) betrieben werden. Eine Ausnahme bildet der Zusatzwärmeerzeuger (ZWE). Dieser muss nicht zwingend mit Bauart und Größe der Wärmepumpen identisch sein. Die Einstellung der Kaskadenbetriebsart muss bei der Inbetriebnahme erfolgen. 56 | WOLF GmbH 3066655_202202...

  • Seite 57: Einschränkungen Einiger Kaskadenbetriebsarten In Verbindung Mit Folgenden Konfigurationen

    Verbindung mit den Kaskadenbetriebsarten KM02 = 4/8 sind mit den Parametern KM23 und KM24 einzustellen. ► Die Bedingungen für die Zuschaltung des ZWE in Verbindung mit den Kaskadenbetriebsarten KM02 = 5‑7/9‑11 sind mit den Parametern KM23, KM24 und KM25 einzustellen. 3066655_202202 WOLF GmbH | 57...

  • Seite 58: Heizgeräte Zuschalten

    Beschreibung Parameter / Funktionen Sonderformen mit Fremdheizgerät in Verbindung mit Konfiguration 4: Fremdheizgerät WOLF‑Kaskade mit KM02 = 1/3/4/8 + 1 Fremdheizgerät Im folgendem werden die Kaskadenbetriebsarten kurz beschrieben: a) KM02 = 1: einstufig schaltende Heizgeräte Heizgeräte zuschalten: Die Zuschaltung des 1. Heizgerätes erfolgt, wenn Sammleristtemperatur < Sammlersolltemperatur ‑1K und die Sperrzeit abgelaufen ist. Ein weiteres Heizgerät wird unter Berücksichtigung der Heizgerätefolge zugeschaltet,...

  • Seite 59: Ablauf Abschaltung

    Der Verdichter bildet die 1. Heizquelle / 1. Stufe und die E‑Heizstufe die 2. Heizquelle / 2. Stufe. Die Freigabe für die E‑Heizstufe gilt ausschließlich für den Heizbetrieb und ist abhängig von den Parametern KM23 (Auswahl Art der Heizungsanforderung für E‑Heizstufe) und KM24 (Bivalenzpunkt). 3066655_202202 WOLF GmbH | 59...
  • Seite 60 2.Stufe 2.Stufe 2.Stufe 2.Stufe 1.Stufe 1.Stufe 1.Stufe 1.Stufe 1.Stufe ► Betriebswechsel zwischen Verdichter und Verdichter + E-Heizstufe: Nach jedem Betriebswechsel, z. B. durch Über- oder Unterschreiten des Bivalenzpunktes, wird der Gesamtmodulationsgrad KM61 neu berechnet, damit keine „Leistungssprünge“ im System ausgelöst werden. ► EVU-Sperre: Während der EVU‑Sperre werden alle Wärmepumpen inklusive der E‑Heizstufen vom EVU abgeschaltet. 60 | WOLF GmbH 3066655_202202...

  • Seite 61: Zusatzwärmeerzeuger (Zwe Als 1-Stufig, 2-Stufig Oder Modulierendes Heizgerät)

    Gesamtmodulationsgrad KM61= 100% und - Sa_soll - Sa_ist ≥ 1K oder ‑ Sperrzeit (abhängig von der Anforderungsart) abgelaufen - → ZWE „Ein“; die Wärmepumpen bleiben weiterhin „Ein“ Sind die Kriterien für die Freigabe des ZWE nicht mehr erfüllt (KM23 und KM24), dann wird der ZWE abgeschaltet. Alternativ wird der ZWE abgeschaltet, wenn gilt: Gesamtmodulationsgrad KM63 = 0% oder Sa_ist - Sa_soll ≥ KM06. ► Störung ZWE (keine EVU-Sperre aktiv): Bei den folgenden Störcodes des ZWE, die einen Ausfall der Wärmeversorgung zur Folge haben, werden die Wärmepumpen 2-stufig betrieben. 1, 4, 5, 6, 7, 8, 10, 11, 12, 13, 16, 17, 19, 20, 21, 22, 23, 24, 25, 26, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 44, 45, 60, 61, 66, 67, 83, 84, 86, 90, 91, 98, 99, 107 und 116. 3066655_202202 WOLF GmbH | 61...
  • Seite 62 D. h. es wird immer nur die zuletzt zugeschaltete E‑Heizstufe von 1 bis 100% moduliert. Alle vorherigen zugeschalteten E‑Heizstufen werden stets mit 100% angesteuert. Bei der Abschaltung werden zuerst die E‑Heizstufen in der umgekehrten Reihenfolge modulierend runtergefahren, d. h. die zuletzt zugeschaltete E-Heizstufe wird bis 0% runtermoduliert, danach folgt die nächste E-Heizstufe. Erst nachdem alle E-Heizstufen aus sind, werden die Verdichter analog modulierender Heizgeräte abgeschaltet, siehe c). Beim Abschalten der Heizquellen gilt, was zuletzt zugeschalten wurde, wird zuerst abgeschaltet. 62 | WOLF GmbH 3066655_202202...
  • Seite 63 ► EVU-Sperre: Während der EVU‑Sperre werden alle Wärmepumpen inklusive der E‑Heizstufen vom EVU abgeschaltet. i, j, k) KM02 = 9-11: Wärmepumpen modulierend (Verdichter) + Zusatzwärmeerzeuger (ZWE als 1-stufig, 2-stufig oder modulierendes Heizgerät): Gleiches Verhalten wie bei KM02 = 5-7, siehe e, f, g) 3066655_202202 WOLF GmbH | 63...
  • Seite 64 KM‑2 V2 kombiniert werden. Die Ansteuerung des Fremdheizgerätes (= Brenneransteuerung) erfolgt mit dem Ausgang „MKP“ (230V). Alternativ kann das Fremdheizgerät mit WOLF‑Heizgeräte (Kaskade) kombiniert werden. Das Fremdheizgerät fungiert dann als Zusatzwärmeerzeuger. Der Gesamtmodulationsgrad für den ZWE wird in KM63 angezeigt. Die max. Anzahl der WOLF‑Heizgeräte ist abhängig von der Bauart der Heizgeräte. D. h. , bei modulierenden Heizgeräten dürfen max. 5 Heizgeräte und bei 1-stufigen max. 1 Heizgerät mit einem Fremdheizgerät kombiniert werden. Alternativ kann auch ein 2-stufiges Heizgeräte (z. B. COB-2) oder eine 2-stufigen Wärmepumpen (z. B. BWL-1S) mit einem Fremdheizgerät...
  • Seite 65 Übergeordnet gilt Parameter km 03 KM 05 Minimale Sammlersolltemperatur Die Sammlersolltemperatur wird durch den Parameter minimale Sammlertemperatur nach unten begrenzt. Ohne eBUS‑Verbindung zu einem WOLF‑Heizgerät erfolgt beim Unterschreiten der min. Sammlersolltemperatur die Abschaltung aller Heizkreis- und Ladepumpen. Die Abschaltung wird bei Sammlerfrostschutz, Speicherfrostschutz oder AF ‑ Frostschutz aufgehoben.
  • Seite 66 Führungsgerätes ohne Sperrzeit. KM 09 1/Kp Sammlertemperaturregelung Zuschaltung Einstellung P-Anteil des PI-Reglers für die Sammlertemperatur. Parameterwert km 09 erhöhen → Sammlertemperaturregelung reagiert träger Parameterwert km 09 reduzieren → Sammlertemperaturregelung reagiert schneller KM 10 1/Kp Sammlertemperaturregelung Abschaltung Einstellung P-Anteil des PI-Reglers für die Sammlertemperatur. Beschreibung siehe Parameter km 09 66 | WOLF GmbH 3066655_202202...
  • Seite 67 Die Anzahl der angeschlossenen Heizgeräte wird vom Kaskadenmodul auto‑ matisch erkannt und im Bedienmodul angezeigt. Die Reihenfolge für die Zu- und Abschaltung der Heizgeräte, kann mit der Heizgerätefolge A (Parameter KM13) bzw. Heizgerätefolge b (Parameter KM14) beliebig eingestellt werden. Bei den Kaskadenbetriebsarten 5‑7/9‑11 wird der Zusatzwärmeerzeuger bei der Heizgerätefolge nicht berücksichtigt. 3066655_202202 WOLF GmbH | 67...
  • Seite 68 Beschreibung Parameter / Funktionen KM 13 Heizgerätefolge A Mit dem Parameter Heizgerätefolge A wird die Reihenfolge der Heizgeräte für die Zuschaltung festgelegt [1,2,3,4,5] 1 = Heizgerät mit eBUS‑Adresse 1 (Werkseinstellung) Beschreibung und Heizgerätefolge A Beispiel von KM13 Busadresse Parameter Heizgerät KM 13 Rangfolge (1) in der der Kessel zuschaltet 68 | WOLF GmbH 3066655_202202...
  • Seite 69 Bedienmodul drücken Rangfolge Heizgerät Adresse 1 blinkt KM 13 Rechter Drehknopf Bedienmodul drehen Rangfolge Heizgerät Adresse 1 von 1 auf 2 ändern KM 13 Rechter Drehknopf Bedienmodul drücken Speichern der neuen Heizgerätfolge KM 13 Rechter Drehknopf Bedienmodul drehen KM 13 Heizgerätefolge A mit Heizgerät Adresse 2 auswählen Rechter Drehknopf Bedienmodul drücken 3066655_202202 WOLF GmbH | 69...
  • Seite 70 Nach einer Abschaltung wird dann für die verbleibenden aktiven Heizgeräte der Modulationsgrad Heizgeräte neu berechnet. KM 16 Modulationsgrad Zuschaltung Überschreitet der aktuelle Modulationsgrad Heizgeräte (KM 62) den Modula‑ tionsgrad Zuschaltung, wird ein Heizgerät entsprechend der Heizgerätefolge zugeschaltet. Vor einer Zuschaltung wird der Modulationsgrad Heizgeräte für alle aktiven Heizgeräte neu berechnet. 70 | WOLF GmbH 3066655_202202...
  • Seite 71 über Zeitkanal Zirkulation freigegeben ist. Betriebsarten der Zirkulationspumpe: KM 17 = 0: Zirkulationspumpe immer „AUS“ KM 17 = 1: Zirkulationspumpe immer „EIN“ KM 17 = 2: Zirkulationspumpe 5 min. „EIN“ und 5 min. „AUS“ KM 17 = 3: Zirkulationspumpe 2 min. „EIN“ und 8 min. „AUS“ KM 18 Pumpensteuerung Führungsheizgerät KM 18 = 0: Pumpensteuerung Führungsheizgerät „AUS“ KM 18 = 1: Pumpensteuerung Führungsheizgerät „EIN“ Ist mindestens ein Heizkreis oder eine Ladepumpe im System aktiv, wird die Zubringerpumpe des Führungsheizgerätes angesteuert, auch dann, wenn der Modulationsgrad Heizgeräte (KM 62) = 0 ist. Die Zubringerpumpe des Führungsheizgerätes wird nicht angesteuert, wenn die Heizungsanlage auf Standby‑Betrieb ist. Anmerkung: Für Anlagen ohne hydraulische Weiche, z. B. Anlagen die saugseitig betrieben werden, muss die Funktion „Pumpensteuerung Führungsheizgerät“ aktiviert werden, um z.B. die Kesselklappe des Führungsheizgerätes zu öffnen. 3066655_202202 WOLF GmbH | 71...
  • Seite 72 Führungsgerät und Sperrung/Freigabe I‑Anteil Gesamtmodulation. Einschaltfreigabe/Einschaltsperrung für das Führungsgerät: - Einschaltsperrung: Heizgerätetemperatur Führungsgerät > Sammleristtemperatur + Hysterese Modulationsstopp - Einschaltfreigabe: Heizgerätetemperatur Führungsgerät < Sammleristtemperatur + 5K Hysterese Modulationsstopp KM 20 von 10K bis 50K einstellbar. Sperrung/Freigabe I-Anteil Gesamtmodulation: - Sperrung I-Anteil: Heizgerätetemperatur > Sammleristtemperatur + Hysterese Modulationsstopp 72 | WOLF GmbH 3066655_202202...
  • Seite 73 Folgende Bedingungen für den Leistungszwang für „Speichervorrang bei Parallelbetrieb“ sind zu erfüllen: a) Parameter KM 21 = 1 → Funktion „Leistungszwang bei Speicherladung“ aktiv b) und Parameter „Fachmann/Anlage“ A10 = 1 → Parallelbetrieb „Ein“ c) und alle Heizgeräte der Kaskade in Betrieb d) und Gesamtmodulationsgrad = 100% e) und Speicherladung am Kaskadenmodul (KM 01 = 1, 10 oder 15) aktiv 3066655_202202 WOLF GmbH | 73...
  • Seite 74 Sa_ist > Sa_soll ‑ Hysterese Parallelbetrieb + 2K → kein Leistungszwang Beispieldiagramm: Speichersolltemperatur = 55°C Parameter MI 17 = 10K Parameter KM 22 = 5K Sammleristtemperatur [K] Zeit Mischer „Zu“ Mischer „ Zu“ und Pumpe „Aus“ Leistungszwang gilt ausschließlich für Mischermodule mit Softwareversion 100.00 und höher! 74 | WOLF GmbH 3066655_202202...

  • Seite 75: Folgende Einstellungen Sind Möglich

    In Verbindung mit Konfiguration 12 gelten folgende Einschränkungen: ► KM02 = 4/8: Für die Zuschaltung der E-Heizstufen muss Parameter KM23 > 0 eingestellt werden. ► KM02 = 5-7 und KM31 = 2: Für die Zuschaltung des ZWE muss Parameter KM23 > 0 eingestellt werden. ► Bei welchen Kaskadenbetriebsarten der ZWE nicht zuschalten kann, siehe Beschreibung Parameter KM02 Kaskadenbetriebsart. Hinweis: Die Einstellungen von KM 23 sind nur dann wirksam, wenn AF < KM 24 oder KM 24 = ‑21 (= AUS). 3066655_202202 WOLF GmbH | 75...
  • Seite 76 In Bezug auf die Wärmeanforderung der Heizkreise kann die Umschaltung des 3WUV mit Parameter KM26 auf 2 Arten erfolgen. KM26 = 0: Umschaltung nach einem Konstanten Puffersollwert (KM29). KM26 = 1: Umschaltung nach einem berechneten raum‑ und / oder witterungsgeführten Sammlersollwert. 76 | WOLF GmbH 3066655_202202...
  • Seite 77 Funktionsbeschreibung Konfiguration 13 (KM 01=13) a) Rücklaufanhebung Holzkessel: Die Mischerkreisregelung (Mischer, Rücklauffühler und Mischerkreispumpe) fördert die Energie vom Holzkessel in den Puffer und regelt zugleich die Rück‑ lauftemperatur. Die Regelung erfolgt anlog der Mischerkreisregelung, siehe auch Parameterbeschreibung MI 07. Ansteuerung Mischerkreispumpe: Mischerkreispumpe MKP „EIN“: (Holz‑)Kesselisttemperatur (E1) > KM 27 und Sammerleristtemperatur < KM 03 – 2K Mischerkreispumpe MKP „AUS“: (Holz-)Kesselisttemperatur (E1) ≤ KM 27 – KM 28 oder Sammerleristtemperatur > KM 03 3066655_202202 WOLF GmbH | 77...
  • Seite 78 Beschreibung Parameter / Funktionen b) Umschaltung zwischen Puffer und WOLF-Heizgerät mittels 3-Wege- Umschlalt-Ventil (= 3WUV): Ob nun die Heiz- und Speicherkreise aus dem Puffer oder vom WOLF-Heizgerät ver‑ sorgt werden hängt von der Stellung des 3 WUV ab. Die Anforderungen der Heiz- und Speicherkreise erfolgen ausschließlich durch zusätzliche Mischermodule. Stellung 3WUV AB → A (= Ansteuerung 3WUV;...
  • Seite 79 Funktionsbeschreibung Konfiguration 14 (KM01 = 14) a) Mischerkreisregelung: Die Mischerkreisregelung fungiert als Mischerkreis für den Heizungsvorlauf analog Konfiguration 8. b) Umschaltung zwischen Puffer und WOLF-Heizgerät mittels 3-Wege- Umschalt-Ventil (= 3WUV): Die Anforderungen der Heizkreise erfolgen vom Kaskaden- oder Mischermodul und der Speicherkreise ausschließlich vom Mischermodul.
  • Seite 80 Folglich ergeben sich für die Übertragungskennlinie zwei Szenarien. ► KM23 = 0 oder KM23 > 0 und AF > KM24 + 1K, keine Zuschaltung der E‑Heizstufen. Der Gesamtmodulationsgrad KM61 gilt ausschließlich zur Ansteuerung der Verdichter der Wärmepumpen. ► KM23 > 0, KM24 = -21 oder AF < KM24, Zuschaltung der E-Heizstufen. Bis zu einer Eingangsspannung von 6,0V werden ausschließlich die Verdichter und ab einer Eingangsspannung von 6,1V (KM61 > 50%) werden Verdichter + E-Heizstufen der Wärmepumpen angesteuert. 80 | WOLF GmbH 3066655_202202...
  • Seite 81 Folglich ergeben sich für die Übertragungskennlinie zwei Szenarien. ► KM23 = 0 oder KM23 > 0 und AF > KM24 + 1K, keine Zuschaltung der E‑Heizstufen. ► KM23 > 0, KM24 = -21 oder AF < KM24, Zuschaltung der E‑Heizstufen. Formel zur Berechnung der Eingangsspannung bei vorgegebener Sammlersolltemperatur: Sammlersolltemperatur ‑ 20K Eingangsspannung 90°C ‑ 20°C Die Formel gilt, wenn die Parameter KM03 = 90 und KM05 = 20 eingestellt sind. 3066655_202202 WOLF GmbH | 81...

  • Seite 82: Übertragungskennlinie Für Den Heizbetrieb

    20 bis 70°C min. Sa_soll = KM05 [V] Eingang in Die max. Sammlersolltemperatur (KM03) muss ≥ min. Sammlersolltemperatur (KM05) sein Übertragungskennlinie für den Kühlbetrieb: [°C] Sammlersolltemperatur in min. Sammlersolltemperatur einstellbar von 9 bis 30°C min. Sa_soll = KM35 + KM36 [V] Eingang in 82 | WOLF GmbH 3066655_202202...
  • Seite 83 Heizgerät kann erst nach Ablauf der Sperrzeit zugeschaltet werden. Für das Führungsgerät gilt diese Sperrzeit nicht. Bei Parallelbetrieb (Anforderung Heizkreise und Brauchwasserbereitung / LH‑Anforderung) gilt die Sperrzeit KM33. Die Sperrzeit KM33 gilt nicht bei Konfiguration 12, 13 und 14. 3066655_202202 WOLF GmbH | 83...
  • Seite 84 Fühlereingang bestimmt. KM34 = 0: Eingang E2 ohne Funktion, gilt für Konfiguration 1 bis 16 außer 5 KM34 = 1: Eingang E2 als Störmeldeeingang, gilt für Konfiguration 1 bis 16 außer 5 Eingang E2 geschlossen → keine Aktion Eingang E2 geöffnet → Es werden sofort alle Heizgerät abgeschaltet und der Störcode 79 angezeigt KM34 = 2: Eingang E2 als Anlagenschalter, gilt für Konfiguration 1 bis 16 außer 5 Eingang E2 geschlossen → keine Aktion Eingang E2 geöffnet → Es werden sofort alle Heizgerät abgeschaltet. KM34 = 3: Eingang E2 als Taupunktwächter, gilt für Konfiguration 1, 2, 8, 9 und 15 Wird der Mischerkreis oder direkte Heizkreis als Kühlkreis konfiguriert, muss der Eingang E2 als Taupunktwächter konfiguriert werden. Eingang E2 geschlossen → Luftfeuchte < Schaltschwelle Eingang E2 geöffnet → Luftfeuchte > Schaltschwelle Die Schaltschwelle ist am Taupunktwächter einzustellen, siehe Anleitung Taupunktwächter. 84 | WOLF GmbH 3066655_202202...

  • Seite 85: Anwendung

    In dieser Phase wird für das Führungsheizgerät das Abschaltkriterium (Sa_ist ≥ Sa_soll + KM06) für eine einstellbare Zeit (Laufzeit Abschaltstopp KM38) aufgehoben und es gilt als Anschaltkriterium für das Führungsheizgerät die max. Sammlersolltemperatur KM03 (Tk_max). Der Modulationsgrad KM62 wird auf 1% konstant gehalten. 3066655_202202 WOLF GmbH | 85...

  • Seite 86: Speicherbetrieb

    Mischermodule Adresse 2 bis 7 inklusive Heizkurvenabstände. Pufferladepumpe Ein (Ausgang MKP), wenn PF_ist < PF_soll Jetzt werden die Heizgeräte entsprechend der Sammlertemperaturabweichung angesteuert. Pufferladepumpe Aus (Ausgang MKP), wenn PF_ist > PF_soll + KM06 Die Heizgeräte werden dann abgeschaltet. Speicherbetrieb: Speicherbetreib erfolgt analog wie bei Konfiguration 1. Kühlbetrieb: Im Kühlbetrieb werden 3WUV + V via Ausgang MM/11 angesteuert. Der Heizungspuffer wird im Kühlbetrieb dadurch nicht gekühlt. 86 | WOLF GmbH 3066655_202202...

  • Seite 87: Kaskadenmodul Ohne Wolf-Heizgerät

    Beschreibung Parameter / Funktionen Kaskadenmodul ohne WOLF-Heizgerät Eine klassische Anwendung für das Kaskadenmodul ohne WOLF‑ Heizgeräte wäre, dass alle Heiz- und Speicherkreise ihre Wärme aus einem sog. Puffer, der von einem Fremdheizgerät beladen wird, beziehen, in dem sich auch der Sammlerfühler befindet. Weitere Heiz‑ und Speicherkreise werden mit zusätzlichen Mischermodulen ergänzt. Beim Kaskadenmodul ohne WOLF‑Heizgerät dürfen ausschließlich die Konfigurationen 1, 2, 3, 5, 8, 9, 10, 11, 15 und 16 eingestellt werden. Damit die Heiz- und Speicherkreise geregelt werden, ist min. ein Bedienmodul erforderlich. Minimale Sammlertemperatur KM05:...
  • Seite 88 KM61 = 0% → kein Heizgerät der Kaskade aktiv KM61 = 100% → Alle Heizgeräte der Kaskade werden zu 100% angesteuert. In Verbindung mit Wärmepumpen (Kaskadenbetriebsarten 4‑7 und 8‑11) entspricht KM61 = 100% entweder nur die Verdichterleistung oder die Leistung von Verdichter + E‑Heizstufe. KM61 gilt nicht für die Anlagenkofigurationen 13 / 14 und Ansteuerung ZWE / Fremdheizgerät. 88 | WOLF GmbH 3066655_202202...
  • Seite 89 KM62 = 1 - 100 % → Modulationsgrad aller aktiven Heizgeräte KM02 = 4 bis 7: 1-/2-stufige Wärmepumpen KM62 = 0% → keine Wärmepumpe der Kaskade aktiv KM62 = 50% → Verdichter Führungsgerät aktiv KM62 = 100% → Verdichter + E-Heizstufe Führungsgerät aktiv Bei der Zuschaltung weiterer Verdichter / E‑Heizstufen ändert sich KM62 nicht. KM02 = 8 bis 11: modulierende Wärmepumpen KM62 = 0% → keine Wärmepumpe der Kaskade aktiv KM62 = 1-100% → Modulationsgrad aller aktiven Verdichter 3066655_202202 WOLF GmbH | 89...
  • Seite 90 Leistung aktuell geändert wird. KM64 Restlaufzeit Heizgerätefolgewechsel Mit KM64 werden die verbleibenden Brennerbetriebsstunden für das Führungsgerät angezeigt. Ist die Zeit abgelaufen, dann wird das nächste Heizgerät entsprechend der Heizgerätefolge zum Führungsgerät und der Zähler startet wieder mit dem Wert von Parameter KM08. 90 | WOLF GmbH 3066655_202202...

  • Seite 91: Zusatzfunktionen / Reset

    Steigt die Sammlertemperatur über 20°C ist der Sammlerfrostschutz beendet. ► Speicherfrostschutz Bei Sperrung der Speicherladung beträgt die Speichersolltemperatur 10°C. Der Speicherfrostschutz beginnt, wenn die Speicheristtemperatur < Speichersolltemperatur - 5 K ist. Die Vorlaufsolltemperatur ergibt sich dann aus Speichersolltemperatur + Parameter MI 17. ► Pufferfrostschutz Der Pufferfrostschutz wird unabhängig von den Betriebsarten der Heiz- und Speicherkreise gesteuert. Pufferfrostschutz aktiv, wenn PF_ist < 5°C → PLP EIN, 3WUV + V AUS, Sa_soll = 20°C. Pufferfrostschutz beendet, wenn PF_ist >= 10°C → PLP AUS 3066655_202202 WOLF GmbH | 91...
  • Seite 92 Warmwasserbereitung bis Emissionstest beendet ist. Während des Emissionstest eines Heizgerätes bleiben die anderen Heizgeräte einer Kaskade aus. ► Laden der Standardwerte (Reset) Dip 4 auf „off“ und wieder auf „on“ setzten. Danach sind alle Parameter auf Werkseinstellung zurückgesetzt. Zur Kontrolle leuchten kurzzeitig alle LED. 2 3 4 Dip 1-4 92 | WOLF GmbH 3066655_202202...

  • Seite 93: Fehlercodes

    ‑‑‑ Mischerkreispumpe Maximalthermostat hat abwarten bis Vorlauftem‑ „AUS“ ausgelöst (zu hohe Vorlauf‑ peratur abgekühlt ist oder temperatur) oder 3‑poligen 3‑poligen Stecker mit Stecker mit Brücke nicht Brücke aufstecken aufgesteckt 3066655_202202 WOLF GmbH | 93...

  • Seite 94: Sicherungswechsel

    Bedienmodul weiterhin via eBUS mit Spannung versorgt, falls das Kaskadenmodul mit weiteren stromspeisenden eBUS‑ Regelungskomponenten verbunden bleibt. Vor dem Öffnen des Gehäuses muss das Mischermodul von der Netzspannung getrennt werden! Vorgehen beim Sicherungswechsel 1. Trennen der Netzspannung 2. Entfernen des Klemmraumdeckels mittels Öffnen der beiden Schrauben 3. Abnehmen des Gehäuseoberteils mittels Schraubendreher 4. Die Sicherung befindet sich links auf der Leiterplatte unterhalb des Trafos (Feinsicherung 5x20/6,3 A/M) Typ 5x20 / T6,3 H 250V 94 | WOLF GmbH 3066655_202202...

  • Seite 95: Ntc Fühlerwiderstände

    3701 ‑2 18091 3549 ‑1 17183 3403 16325 3265 15515 3133 14750 3007 14027 2887 13344 2772 12697 2662 12086 2558 11508 2458 10961 2362 10442 2271 9952 2183 9487 2100 9046 2020 8629 1944 3066655_202202 WOLF GmbH | 95...

  • Seite 96: Außerbetriebnahme / Wartung

    Außerbetriebnahme / Wartung Außerbetriebnahme / Wartung 13.1 Außerbetriebnahme Gehen Sie bei der Außerbetriebnahme des KM‑2 V2 in umgekehrter Reihenfolge wie bei der Montage vor. 13.2 Wartung und Reinigung Das Kaskadenmodul KM-2 ist wartungsfrei, bei der Reinigung dürfen keine Putzmittel verwendet werden. Nur mit einem feuchten Tuch abwischen. 96 | WOLF GmbH 3066655_202202...

  • Seite 97: Recycling Und Entsorgung

    – Defekte Bauteile – Elektro‑ oder Elektronikschrott – Umweltgefährdende Flüssigkeiten und Öle Umweltgerecht heißt getrennt nach Materialgruppen um eine möglichst maximale Wiederverwendbarkeit der Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. ► Verpackungen aus Karton, recycelbare Kunststoffe und Füllmaterialien aus Kunststoff umweltgerecht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. ► Jeweilige landesspezifische oder örtliche Vorschriften beachten. 3066655_202202 WOLF GmbH | 97...

  • Seite 98: Technische Daten

    Umgebungstemperatur im 0 bis 50°C Betrieb: zul. Umgebungstemperatur bei ‑20 bis 60°C Lagerung: Datenerhalt: EEPROM permanent Absicherung: Feinsicherung Typ 5x20 / T6,3 H250V Abmessungen Gehäuse in mm 190 x 185 x 60 (Breite x (Außenmaße): Höhe x Tiefe 98 | WOLF GmbH 3066655_202202...

  • Seite 99: Eu-Konformitätserklärung

    Gemäß den Bestimmungen der folgenden Richtlinien 2014/35/EU (Niederspannungsrichtlinie) 2011/65/EU (RoHS2 Richtlinie) 2014/30/EU (EMV-Richtlinie) wird das Produkt wie folgt gekennzeichnet: Die alleinige Verantwortung für die Ausstellung der Konformitätserklärung trägt der Hersteller. Mainburg, 12.12.2019 Gerdewan Jacobs Jörn Friedrichs Geschäftsführer Technik Leiter Entwicklung 3066655_202202 WOLF GmbH | 99...

  • Seite 100: Notizen

    Notizen Notizen 100 | WOLF GmbH 3066655_202202...
  • Seite 101 Notizen 3066655_202202 WOLF GmbH | 101...
  • Seite 102 WOLF GmbH | Postfach 1380 | 84048 Mainburg | Deutschland Tel. +49 87 51 74‑0 | www.wolf.eu Anregungen und Korrekturhinweise gerne an feedback@wolf.eu...
