Anschluss des Außenteils
⚠
Hinweis: Das Stromversorgungskabel darf nur an die dafür vorgesehene Anschlussklemme
angeschlossen werden. Es dürfen keine anderen Anschlussklemmen verwendet werden!

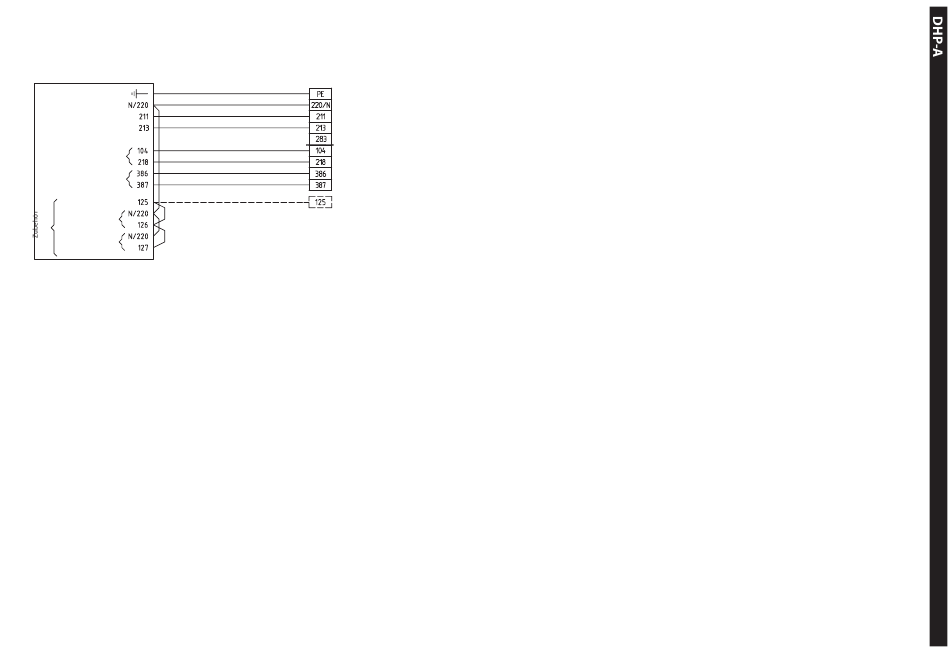

Um Wärmepumpe und Außenteil korrekt zu verbinden, ist der Anschluss von insgesamt 8 Leitern
erforderlich.
Erde
0V
Phase hohe Geschwindigkeit
Phase niedrige Geschwindigkeit
Motorschutz Ventilator
Enteisungsfühler
230 V
Heizung,
Auffangschale
Heizkabel
Außenteil
Anschluss des Außenteils.
1. Ziehen Sie das Versorgungskabel durch die Öffnung in der Abdeckung der Wärmepumpe zu den
Anschlussklemmen.
2. Schließen Sie das Versorgungskabel an die Anschlussklemmen an.
Wärmepumpe
VWBMG403
Elektroanleitung – 3
