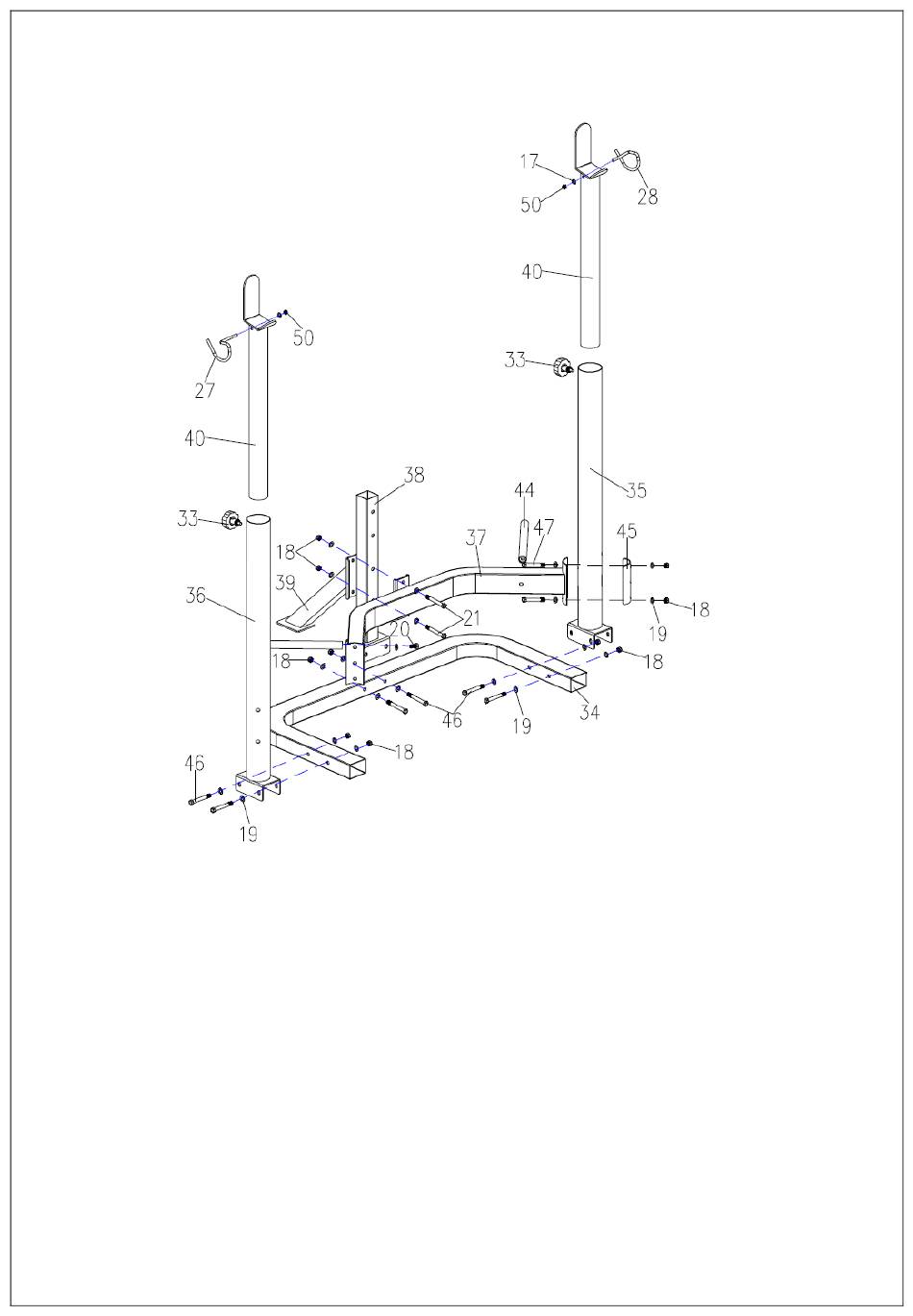

Schritt 4
1) Bringen Sie das rechte hintere Standrohr (35) sowie das linke hintere Standrohr (36) an das
Grundrohr (34) an und sichern Sie die Verbindung mit M10x100 Sechskantschraube (46- 4
Stü ck), M10 Unterlegscheibe (19-8 Stü ck) sowie M10 Nylonmutter (18- 4 Stü ck).
2) Bringen Sie das Verbindungsrohr (37) an das das rechte hintere Standrohr (35) sowie das linke
hintere Standrohr (36) an und verschrauben Sie die Verbindung mit der Stü tzplatte (45- 2 Stü ck),
M10x 95 Sechskantschraube (47- 4 Stü ck), M10 Unterlegscheibe (19- 8 Stü ck) und M10
Nylonmutter (18- 4 Stü ck).
3) Fü hren Sie die Langhantelablage (40) in das rechte hintere Standrohr (35) sowie das linke hintere
Standrohr (36) ein und verriegeln Sie die Verbindung mit dem groß en Schnellverschluss (33).
4) Bringen Sie das Standrohr (38) an das Verbindungsrohr (37) sowie den Stü tzrahmen (39) an und
sichern Sie die Verbindung mit M10x70 Sechskantschraube (21- 2 Stü ck), M10 Unterlegscheibe (19- 4
Stü ck, und M10 Nylonmutter (18- 2 Stü ck).
8
