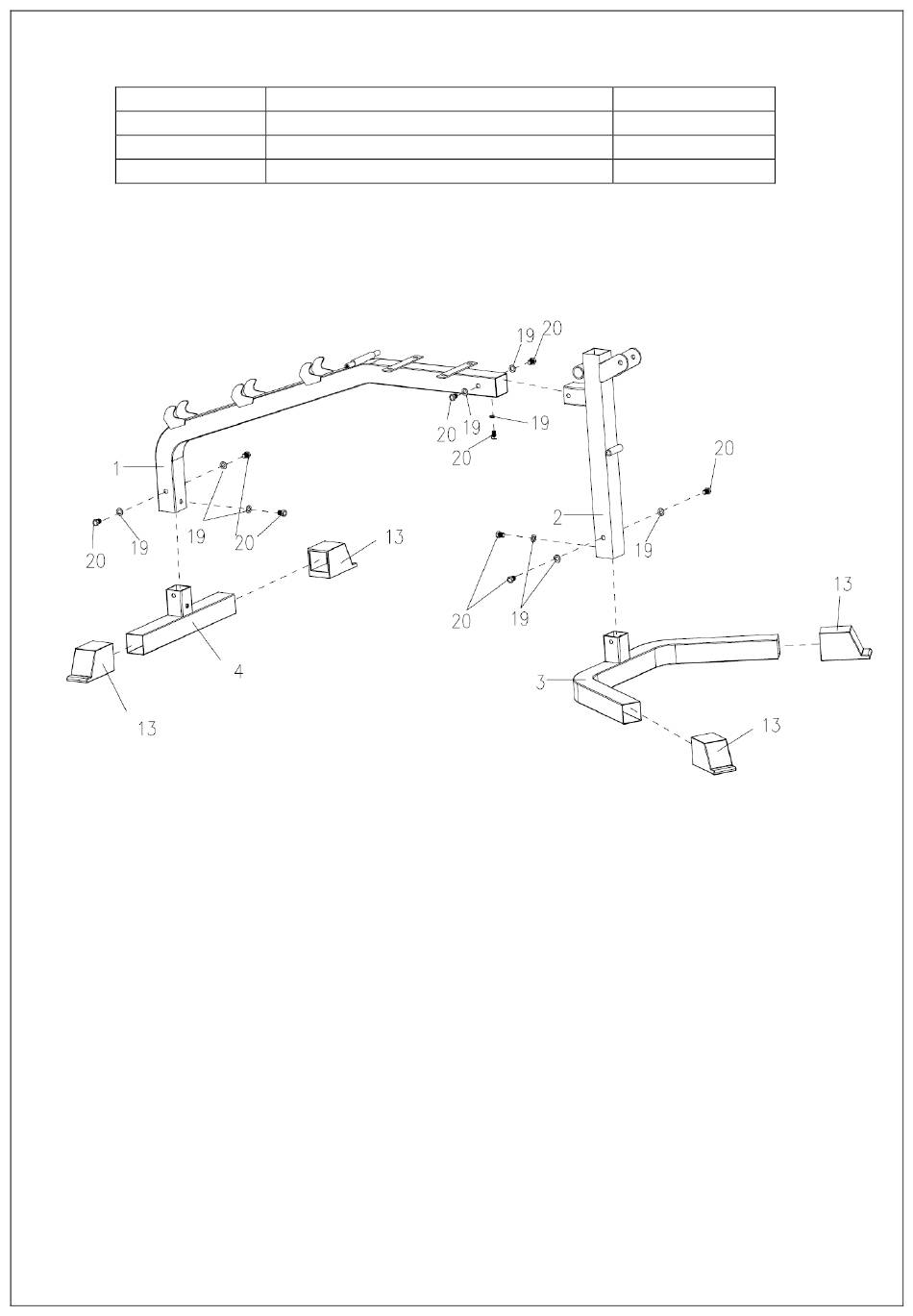

Schritt 1
1) Bringen Sie die Fuß kappen (13) auf beiden Seiten des vorderen Grundrohres (3) und des
hinteren Grundrohres (4) an.
2) Befestigen Sie den Hauptrahmen (1) am hinteren Grundrohr und sichern Sie die Verbindung
mit M10x20 Sechskantschraube (20- 3 Stü ck) und M10 Unterlegscheibe (19- 3 Stü ck).
3) Befestigen Sie den Hauptrahmen (1) am vorderen Standrohr (2) und sichern Sie die
Verbindung mit M10x20 Sechskantschraube (20- 3 Stü ck) und M10 Unterlegscheibe (19- 3
Stü ck).
4) Verbinden Sie das vordere Grundrohr (3) und das vordere Standrohr (2) und sichern Sie die
Verbindung mit M10x20 Sechskantschraube (20- 3 Stü ck) und M10 Unterlegscheibe (19- 3
Stü ck).
Sechskantschraube M10x95
Sechskantschraube M10x65
Sechskantschraube M10x40
M8 Nylonmutter
5
4
3
1
2
