HOMCOM A91-035 Montageanleitung Seite 8

Hantelbank

Werbung

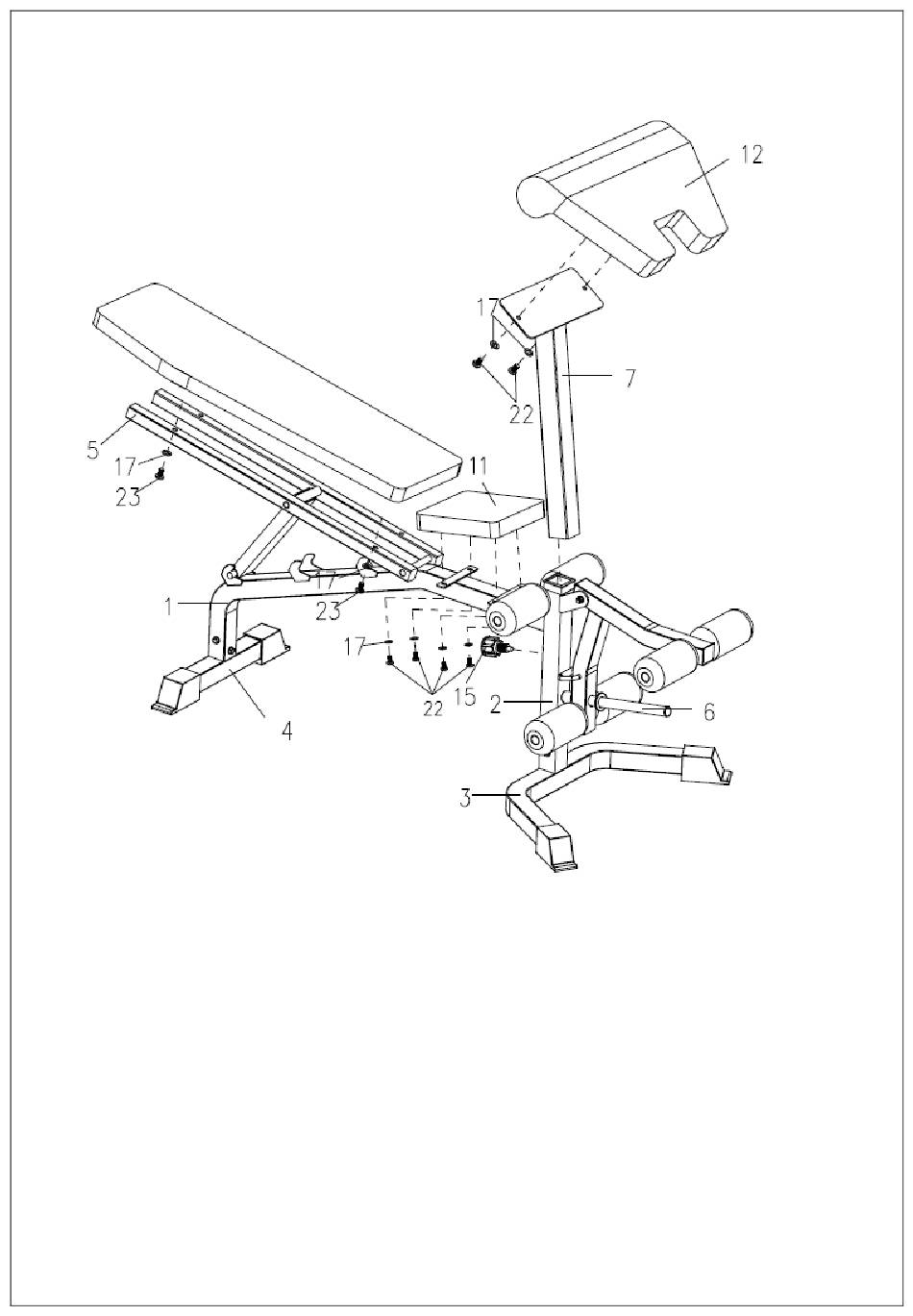

Schritt 3
1) Fü hren Sie die Armpolsterstü tze (7) in das vordere Standrohr (2) ein und sichern es mit
dem Schnellverschluss (15). Verbinden Sie danach das Armpolster (12) mit der
Armpolsterstü tze (7) und verschrauben es mit M8x20 Sechskantschraube (22- 2 Stü ck)
und M8 Unterlegscheibe (17- 2 Stü ck).
2) Bringen Sie den Sitz (11) am Hauptrahmen (1) an und sichern Sie die Verbindung mit
M8x20 Sechskantschraube (22- 4 Stü ck) und M8 Unterlegscheibe (17- 4 Stü ck).
3) Verbinden Sie die Rü ckenlehne (10) mit den Rü ckenlehnenrohren (5) und sichern Sie die
Verbindung mit M8x 40 Sechskantschraube (23- 4 Stü ck) und M8 Unterlegscheibe (17- 4
Stü ck).
7
