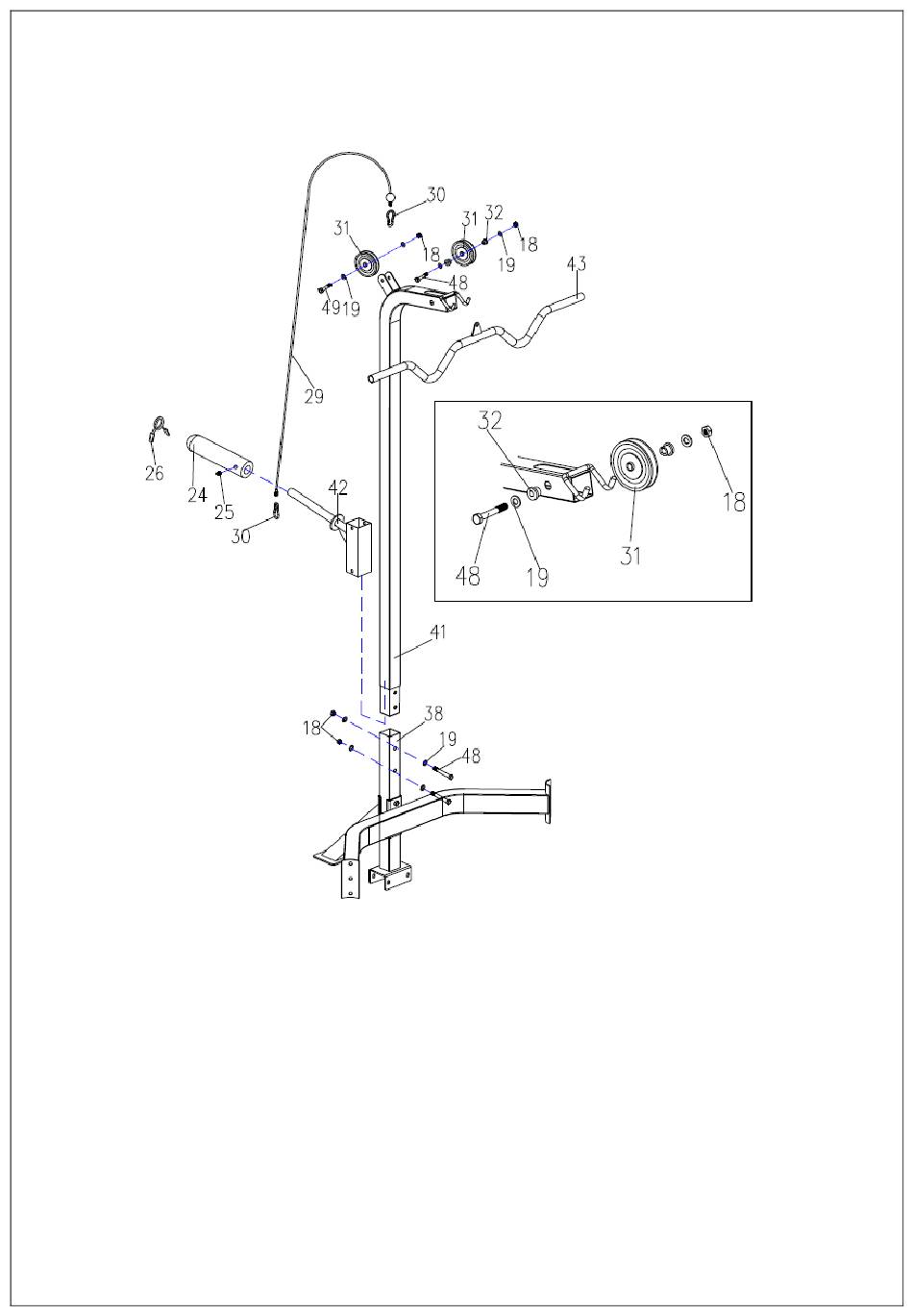

Schritt 5
1)
Setzen Sie die Gewichtshalterung (42) auf den Trä gerrahmen (41) und danach den Trä gerrahmen
(41) auf das Standrohr (38) auf. Sichern Sie die Verbindung mit M10x65 Sechskantschraube (48-
2 Stü ck), M10 Unterlegscheibe (19- 4 Stü ck) und M10 Nylonmutter (18- 2 Stü ck).
2)
Verbinden Sie das Kabel (29) mit der Gewichtshalterung (42) mittels Karabinerhaken (30).
Verbinden Sie die andere Seite des Kabels (29) mit der Latzugstange (43).
3)
Bringen Sie die Umlenkrollen (31) an den Trä gerrahmen (41) an. Nutzen Sie dazu M10x60
Sechskantschraube (48), M10 Unterlegscheibe (19), Umlenkrollenbuchse (32- 2 Stü ck) sowie
M10 Nylonmutter (18).
4)
Bringen Sie eine weitere Umlenkrolle (31) an den Trä gerrahmen (41) an. Nutzen Sie dazu
M10x40 Sechskantschraube (49), M10 Unterlegscheibe (19) sowie M10 Nylonmutter (18).
