Montage
5.2
Durchführung der Montage
ACHTUNG
Führen Sie die Montage des Antriebes in der lastfreien Position der Applikation durch.
Der Antrieb muss in seiner Endlage entweder komplett ein- oder ausgefahren sein.
Nur in der lastfreien Position werden Schäden am Antrieb vermieden und ein sicherer Einbau ist
gewährleistet.
5.2.1

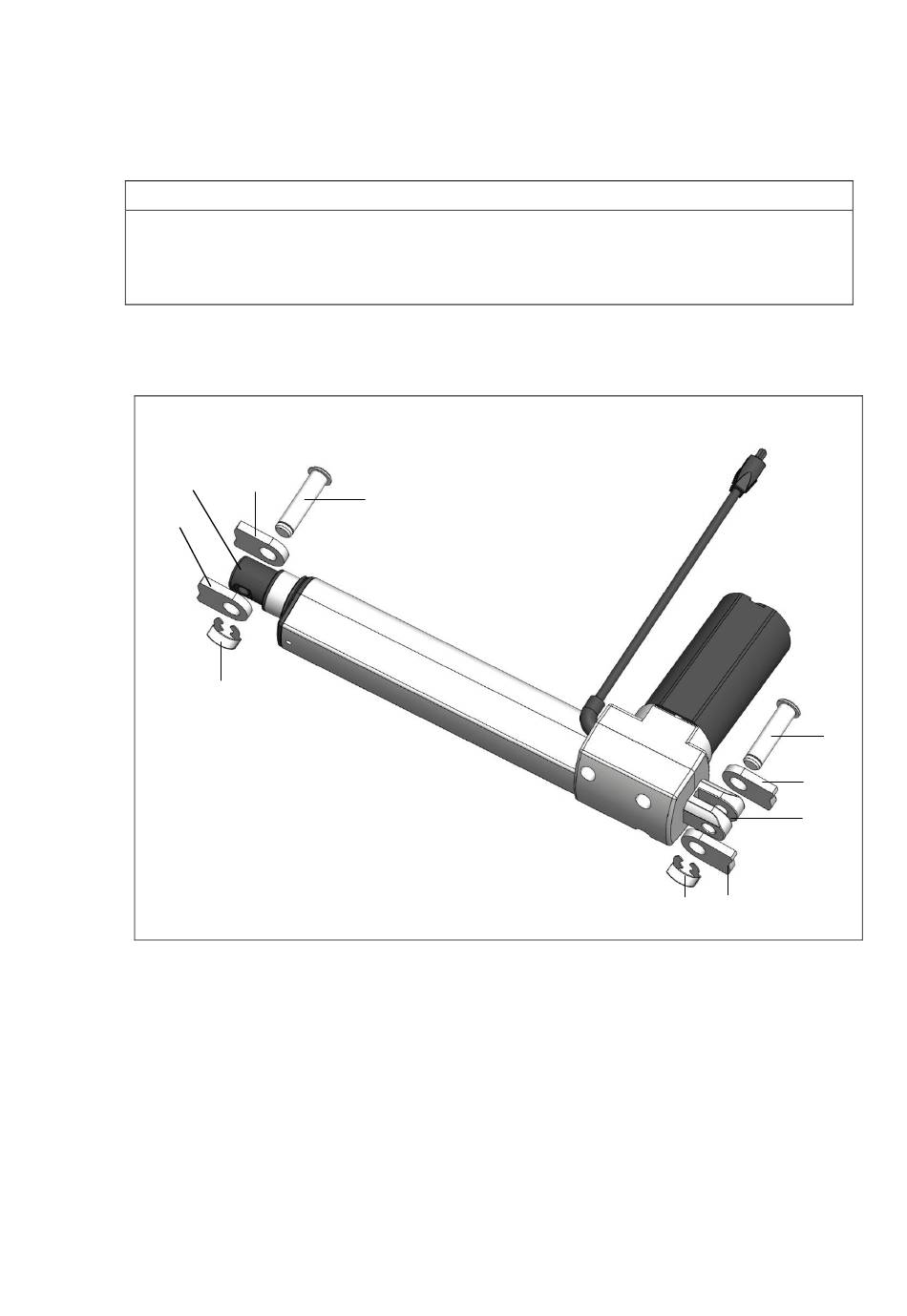

Einbau (beispielhaft dargestellt)
C
B
A
Abbildung 14
A Sicherungsclip
C Hubrohrkopf
E Getriebegabelkopf
18
B
D
Einbau des Antriebs (Beispiel)
B Beschlag der Antriebsaufnahme (Hubrohr-
seite)
D Montagebolzen
F Beschlag der Antriebsaufnahme (Motor-
seite)
MICRODRIVE 3
D
F
E
F
A
91664 2.0
