Phoenix Mecano DEWERT OKIN MICRODRIVE 3 Montageanleitung Seite 15

MICRODRIVE 3

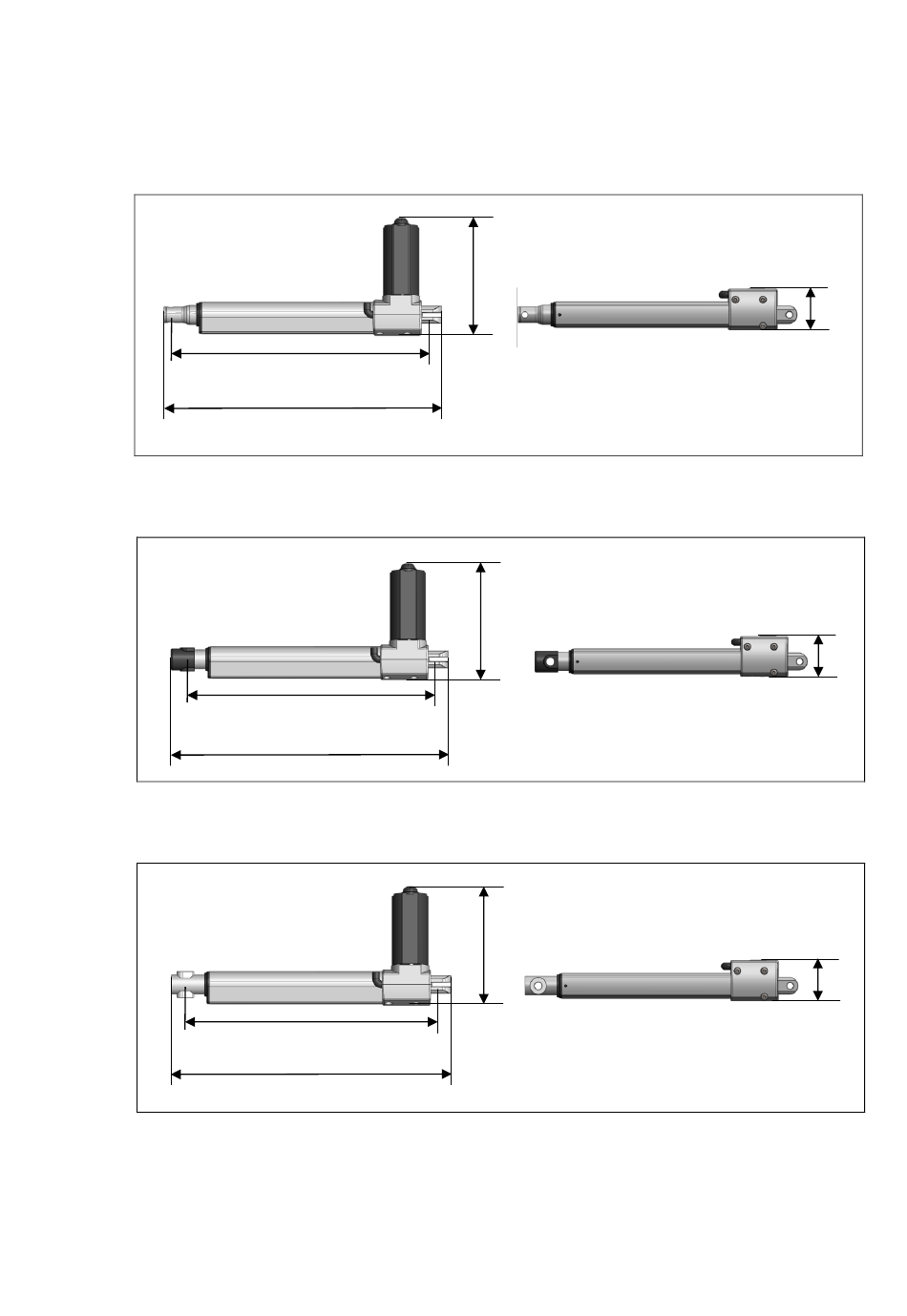

Abbildung 10
Abbildung 11
Abbildung 12
91664 2.0
126,5
min. 145
Maße des Antriebs MICRODRIVE 3 Hubrohr verjüngt ohne Schlitz (Angaben in
mm) Mindest-Einbaumaß: 126,5 mm
109
min. 139
Maße des Antriebs MICRODRIVE 3 Hubrohr mit Bohrung (Angaben in mm)
Mindest-Einbaumaß: 109 mm
109
min. 134
Maße des Antriebs MICRODRIVE 3 Hubrohr mit Bohrung (Angaben in mm)
Mindest-Einbaumaß: 109 mm
148
148
148
Technische Daten
51
51
51
15
