Gerätebeschreibung
3.1.3 Anschluss-Varianten
Zum Stromanschluss des Antriebs MICRODRIVE 3 gibt es verschiedene Varianten:
 LS-Stecker,
 5-Pol-Stecker,
 3-Pol-Stecker,
 Motorsteuerungskabel.
A

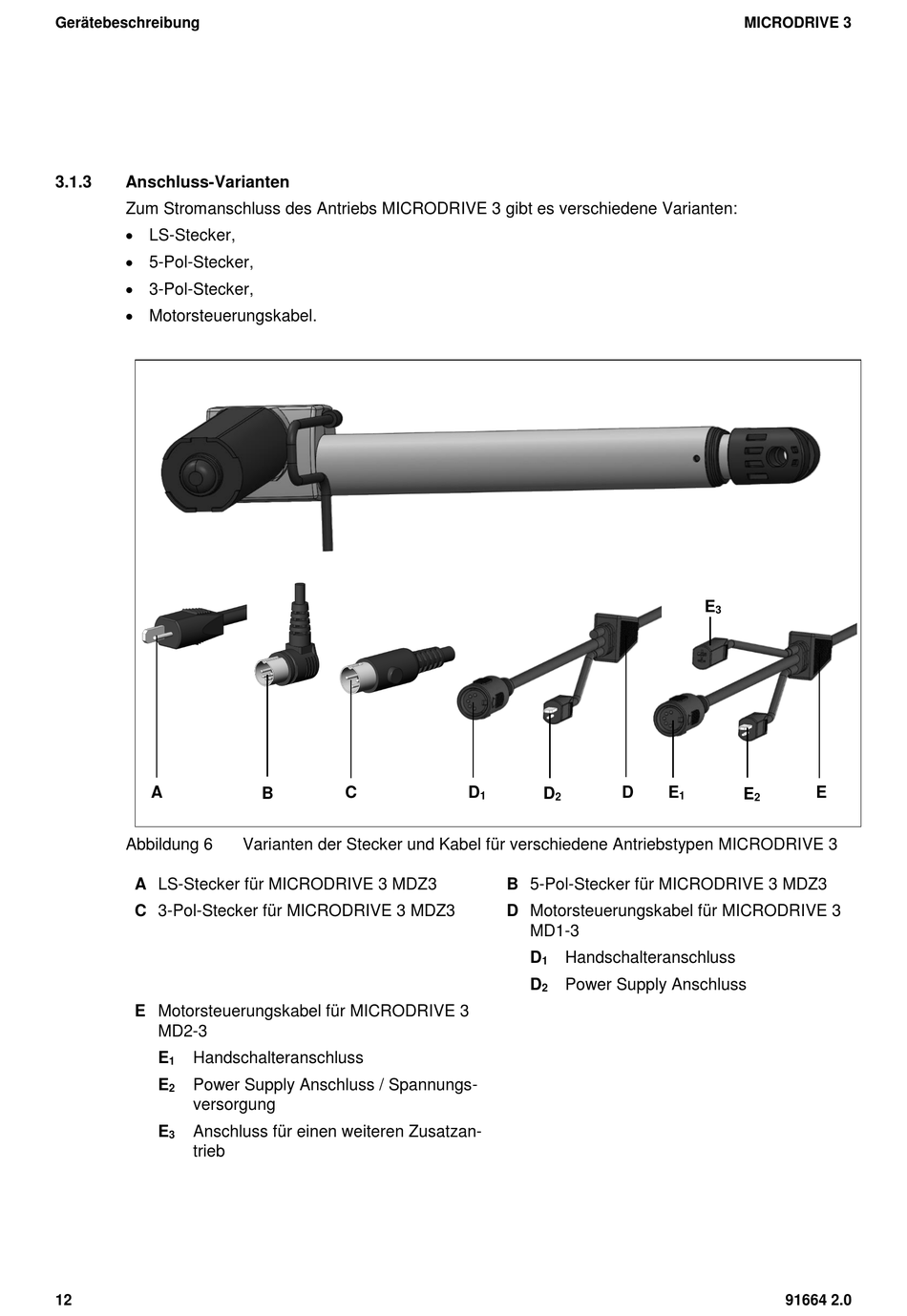

Abbildung 6
A LS-Stecker für MICRODRIVE 3 MDZ3
C 3-Pol-Stecker für MICRODRIVE 3 MDZ3
E Motorsteuerungskabel für MICRODRIVE 3
MD2-3
E Handschalteranschluss
1
E Power Supply Anschluss / Spannungs-
2
versorgung
E Anschluss für einen weiteren Zusatzan-
3
trieb
12
B C
Varianten der Stecker und Kabel für verschiedene Antriebstypen MICRODRIVE 3
D D D
1 2
B 5-Pol-Stecker für MICRODRIVE 3 MDZ3
D Motorsteuerungskabel für MICRODRIVE 3
MD1-3
D Handschalteranschluss
1
D Power Supply Anschluss
2
MICRODRIVE 3
E
3
E E
E
1
2
