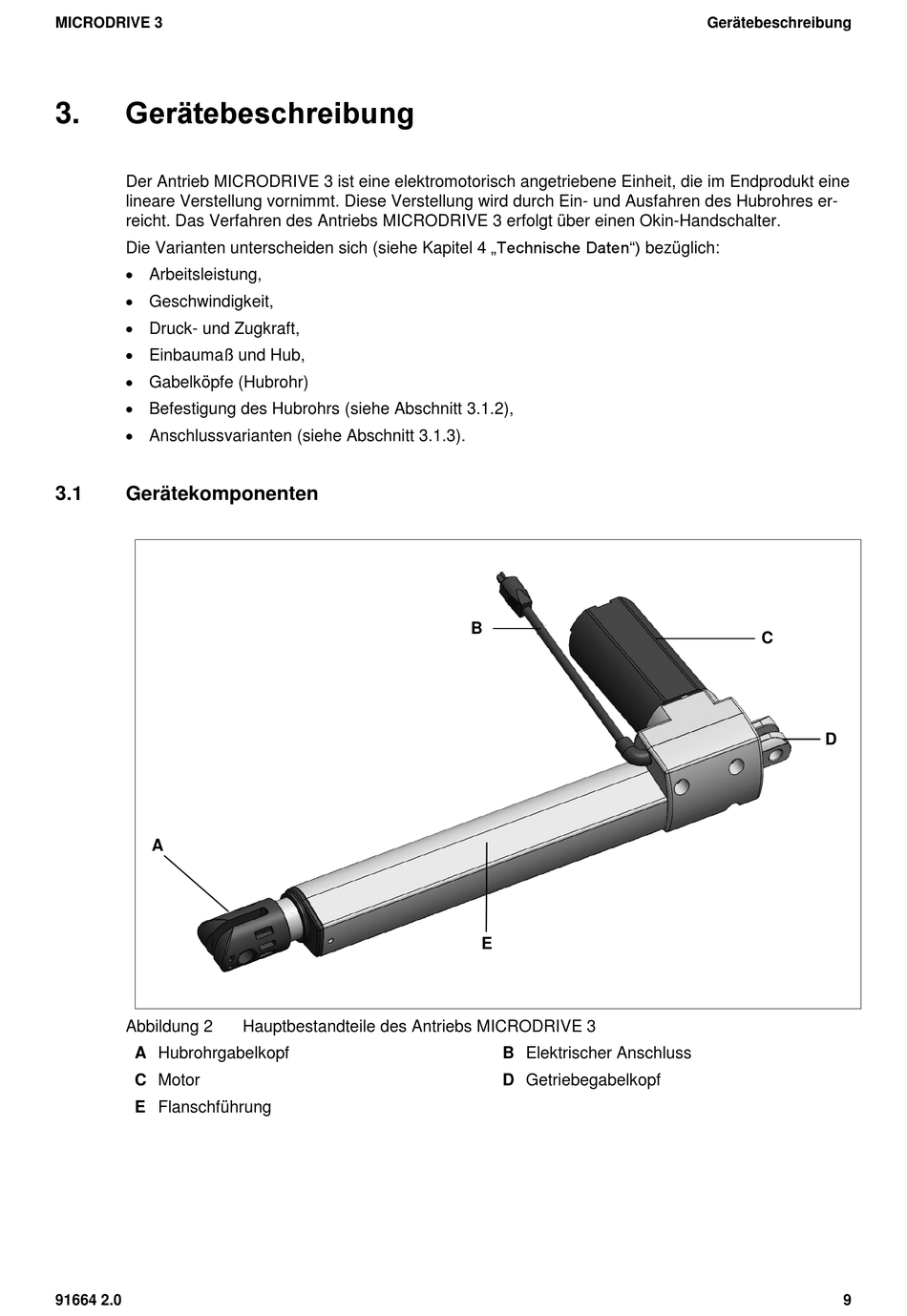

MICRODRIVE 3
Gerätebeschreibung
3.
Der Antrieb MICRODRIVE 3 ist eine elektromotorisch angetriebene Einheit, die im Endprodukt eine
lineare Verstellung vornimmt. Diese Verstellung wird durch Ein- und Ausfahren des Hubrohres er-
reicht. Das Verfahren des Antriebs MICRODRIVE 3 erfolgt über einen Okin-Handschalter.
Die Varianten unterscheiden sich (siehe Kapitel 4 „Technische Daten") bezüglich:
Arbeitsleistung,
Geschwindigkeit,
Druck- und Zugkraft,
Einbaumaß und Hub,
Gabelköpfe (Hubrohr)
Befestigung des Hubrohrs (siehe Abschnitt 3.1.2),
Anschlussvarianten (siehe Abschnitt 3.1.3).
3.1
Gerätekomponenten
A
Abbildung 2
A Hubrohrgabelkopf
C Motor
E Flanschführung
91664 2.0
Hauptbestandteile des Antriebs MICRODRIVE 3
B
E
B Elektrischer Anschluss
D Getriebegabelkopf
Gerätebeschreibung
C
D
9
