Der Einbau des Antriebs MICRODRIVE 3 in das Endprodukt wird im Folgenden beispielhaft für den
Einbau mit Montagebolzen dargestellt.
Aufgrund technischer Veränderungen sind Abweichungen im Detail möglich.
1 Bewegen Sie die Applikation in die lastfreie Position.
2 Schieben Sie den Antrieb mit dem Getriebegabelkopf (E) in den Beschlag (F).
3 Setzen Sie den Montagebolzen (D) in den Beschlag (F) ein.
4 Sichern Sie den Montagebolzen (D) durch den Sicherungsclip (A).
Variante 1
Variante 2
Abbildung 15
ACHTUNG
Drehen Sie das Hubrohr niemals in den Antrieb hinein. Ein in den Antrieb hinein gedrehtes Hub-
rohr kann zu Ermüdungsbrüchen führen.
5 Wenn der Hubrohrkopf (C) nicht mit dem Getriebegabelkopf (E) fluchtet darf das Hubrohr maxi-
mal ½ Umdrehung aus dem Antrieb heraus gedreht werden.
91664 2.0
1
1

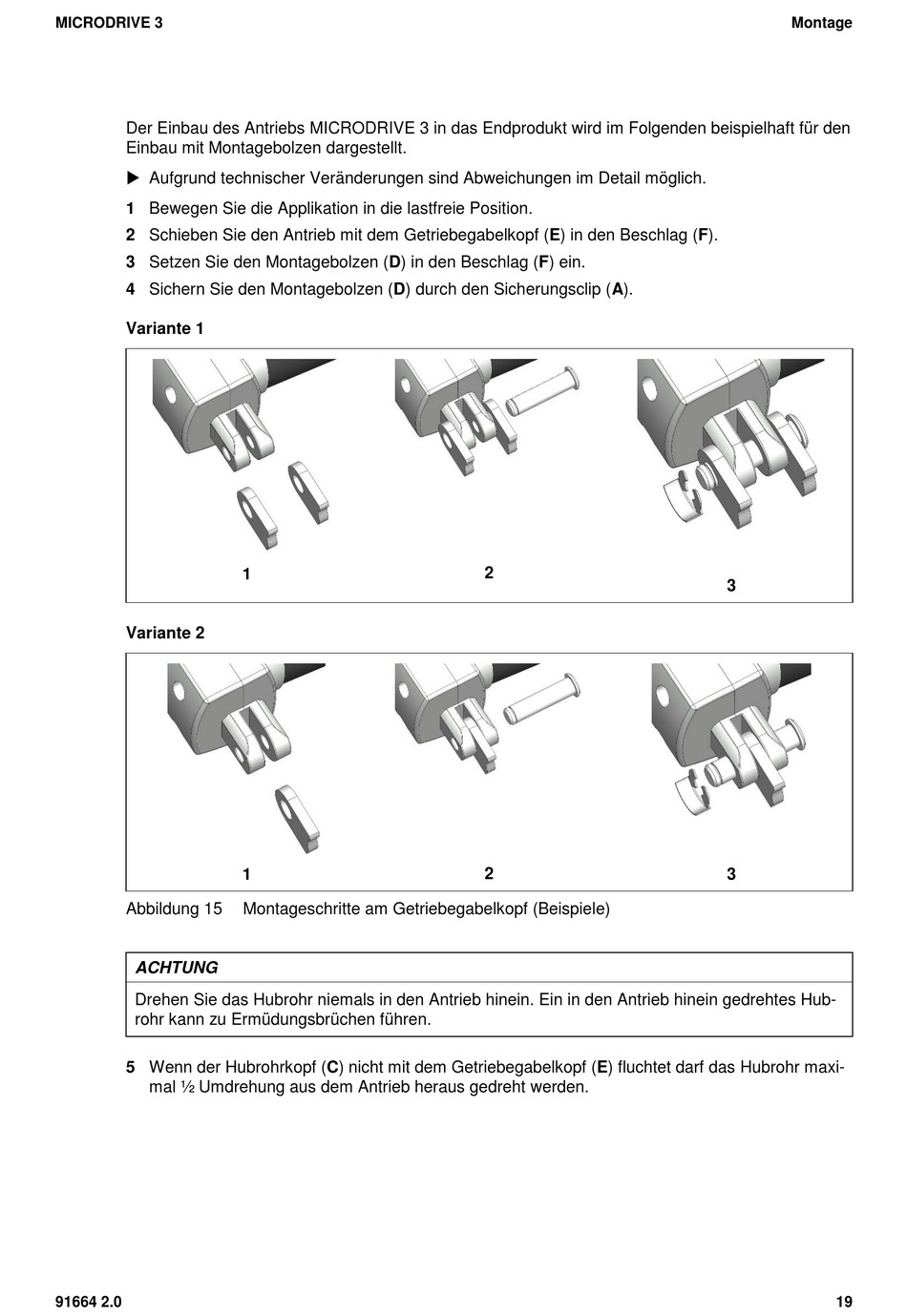

Montageschritte am Getriebegabelkopf (Beispiele)
