Gerätebeschreibung

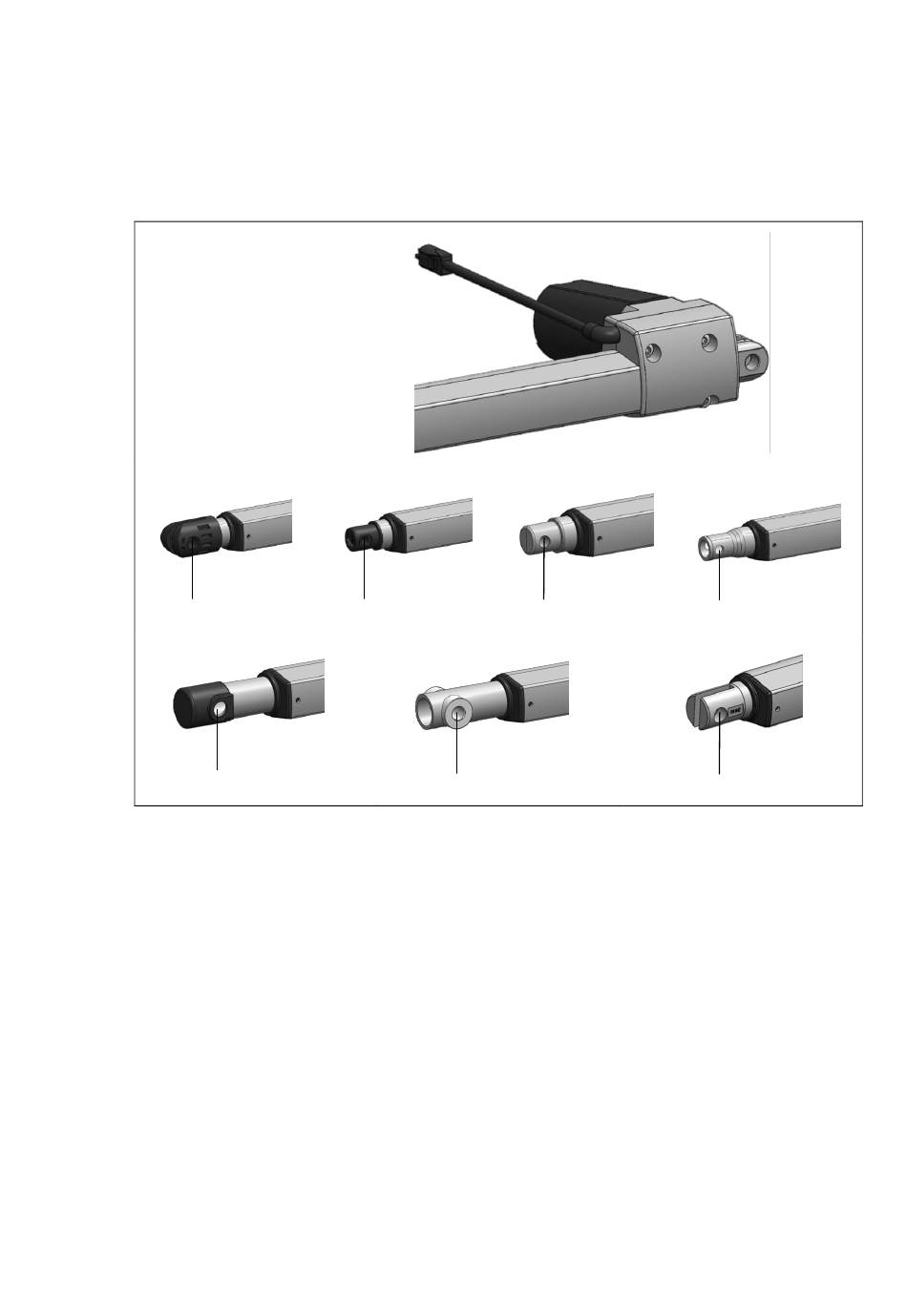

3.1.1 Hubrohrkopf-Varianten
A
E
Abbildung 3
A Hubrohrgabelkopf mit Schlitz / mit Bohrung
C Hubrohrkopf (Metall)
E Hubrohrkopf mit Bohrung
G Hubrohrgabelkopf mit Schlitz / mit Bohrung
(Metall)
10
B
Varianten des Hubrohrkopfes beim Antrieb MICRODRIVE 3
C
F
B Hubrohrkopf ohne Schlitz / mit Bohrung
D Hubrohr verjüngt
F Hubrohr mit Bohrung (optional Distanz-
buchse)
MICRODRIVE 3
