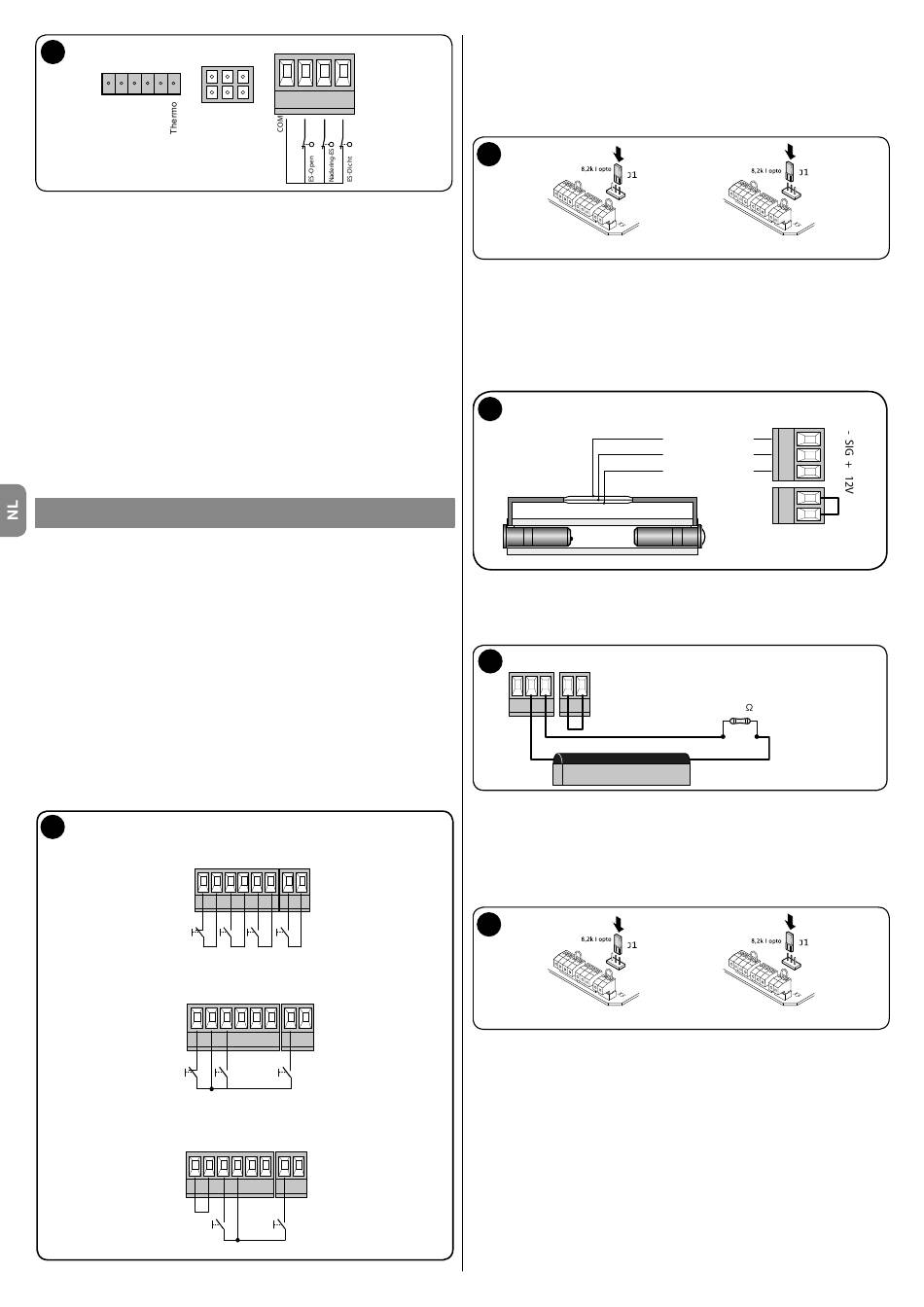

6
J34 J35 J29
A B + -
Eindschakelaars instellen - algemene info
Als een motorkabel zonder Mini-Fit-stekker (J5) wordt aangesloten, moet
het veiligheidscircuit (thermo) op klem X7 (J29) worden aangesloten. De
elektronische eindschakelaar (encoder) wordt dan op klemmen X7 (J34, J35)
aangesloten.
Bij de D-PRO Automatic is het mogelijk om bij het gebruik van mechanische
eindschakelaars op de aandrijving een tweede, aanvullende eindschakelaar
voor de richting OMHOOG aan te sluiten (J33/X6) en dan via een (optionele)
positieschakelaar op het behuizingdeksel D-PRO Automatic tussen twee
verschillende OMHOOG-standen te kiezen (bijv. zomer-/winteromschakeling).
Bij gebruik van een elektronische eindschakelaar wordt de aanvullende
OMHOOG-stand tijdens de programmering van de eindschakelaar ingesteld.
Voer de instellingen van de eindschakelaar in het dodemansbedrijf uit!
Bij gebruik van de Nice-kabel zijn de betreffende klemmen al voorgemonteerd.
Met de instelling van de werkingseindschakelaars worden de bovenste en
onderste uitschakelstand van de industriële deur bepaald.
Voor de instelling moet de aandrijving elektrisch zijn aangesloten.
BEDIENINGSELEMENTEN EN AANSLUITINGEN
Met de in het deksel aangebrachte druktoetsen wordt de industriële deur in
het zelfvergrendelings- resp. dodemansbedrijf OMHOOG of DICHT bewogen.
Als de industriële deur in het zelfvergrendelingsbedrijf werkt, kan de deur te
allen tijde via de druktoets STOP worden gestopt.
Voor de bediening van buitenaf kunnen extra bedieningselementen worden
aangesloten, zoals een drievoudige druktoets.
Een binnen resp. buiten gemonteerde trekschakelaar (plafondtrekschakelaar)
stuurt de industriële deur in de functie OMHOOG-STOP-DICHT.
Extern bedienkastje OMHOOG, STOP, DICHT aansluiten
Voor de bediening van buitenaf kan op de D-PRO Automatic een 3-delige
druktoets op klemmenblok X4 worden aangesloten. De beide druktoetsen voor
OMHOOG en DICHT dienen dan als sluiter te worden uitgevoerd.
Aangezien de druktoets STOP in het veiligheidscircuit is geschakeld, moet deze
als opener worden aangesloten.
Verwijder bij aansluiting van een STOP-druktoets op klemmenblok X4 de brug
op klem J15 en sluit de STOP-druktoets (opener) aan!
7
Aansluiting van de bedieningselementen
OPEN, STOP, DICHT en IMPULS
STOP
J15
X4
Aansluiting 3-voudige toets met 4-draadse kabel
STOP
J15
X4
Aansluiting van een sleutelschakelaar
STOP
J15
X4
4 – Nederlands
J27
J26
J5
X7
RS485
Encoder
OPEN Imp DICHT
J16 J17 J18
OPEN Imp DICHT
J16 J17 J18
OPEN Imp DICHT
J16 J17 J18
Een opto-elektronische onderloopbeveiliging aansluiten
Een opto-elektronisch onderloopbeveiliging is op een wijze opgebouwd
dat over de gehele lengte een lichtstraal wordt onderbroken, wanneer de
onderloopbeveiliging wordt aangeraakt. Teneinde de onderloopbeveiliging
over de volledige lengte te kunnen controleren moet hier aan het einde van de
onderloopbeveiliging een ontvanger worden aangesloten.
8
Pneumatische / 8,2 kOhm
Jumper J1 op opto aangesloten = gereed voor bedrijf voor optische lijst
Voor het geval de onderloopbeveiliging op de vloer dient te worden gedrukt,
wordt de omkeerfunctie geneutraliseerd door een vooreindschakelaar
(aanvullende eindschakelaar Voor-ES) op klem J27 van klemmen blok X7 aan
te sluiten (geldt alleen voor mechanische eindschakelaars).
Hiervoor wordt de vooreindschakelaar ca.5 cm boven de vloer ingesteld.
9
Onderloopbeveiligingslijst 8,2 kΩ aansluiten
Op de D-PRO Automatic is het rechtstreeks mogelijk om een elektrische resp.
pneumatische onderloopbeveiligingslijst aan te sluiten.
Waarschuwing!! Bij gebruik van een pneumatische
10
- SIG + 12V
onderloopbeveiliging in combinatie met industriële
deurdoos art.nr. NDA010 moet ook de min van de
X6
spiraalkabel op klem X6 worden aangesloten.
De analyselogica voor de onderloopbeveiliging is reeds geïntegreerd. Om
het volledige elektrische circuit van de onderloopbeveiligingslijst te kunnen
bewaken moet de onderloopbeveiliging met een weerstand (8,2 kΩ) worden
aangesloten.
Aansluiting op de onderloopbeveiliging gebeurt op klem J32 (S en +) van
klemmenblok X6.
11
Pneumatische / 8,2 kOhm
Jumper J1 op 8,2 k gestoken = gereed voor gebruik voor pneumatisch lijst
alsmede voor elektrische lijst met 8,2 kΩ.
Bij gebruik van een pneumatische onderloopbeveiliging moet parameter P105
op 1 worden ingesteld!
Fotocel aansluiten
Op de D-PRO Automatic is het rechtstreeks mogelijk om een fotocel (op
klemmenblok X5) aan te sluiten als doorrijdbeveiliging. Als de infrarode
straling van de fotocel in de DICHT-beweging van de industriële deur wordt
onderbroken, dan stopt de deur en keert om naar de bovenste eindpositie.
WAARSCHUWING: Bij een eenwegfotocel met slechts drie aansluitklempunten
zijn het schakelcontact en de pluszijde van de fotocelelektronica op klem J30/1
met het pluspotentiaal verbonden.
Verwijder bij aansluiting van de fotocel de brug van J31, klemmenblok X5!
Optische
X6
wit - GND/0V
groen - uitgang
bruin - 12V DC
8,2 k
Optische
