Grundplatine D-Pro Automatic - 2,2Kw - Nice D-Pro Automatic Installierungs-Und Gebrauchsanleitungen Und Hinweise

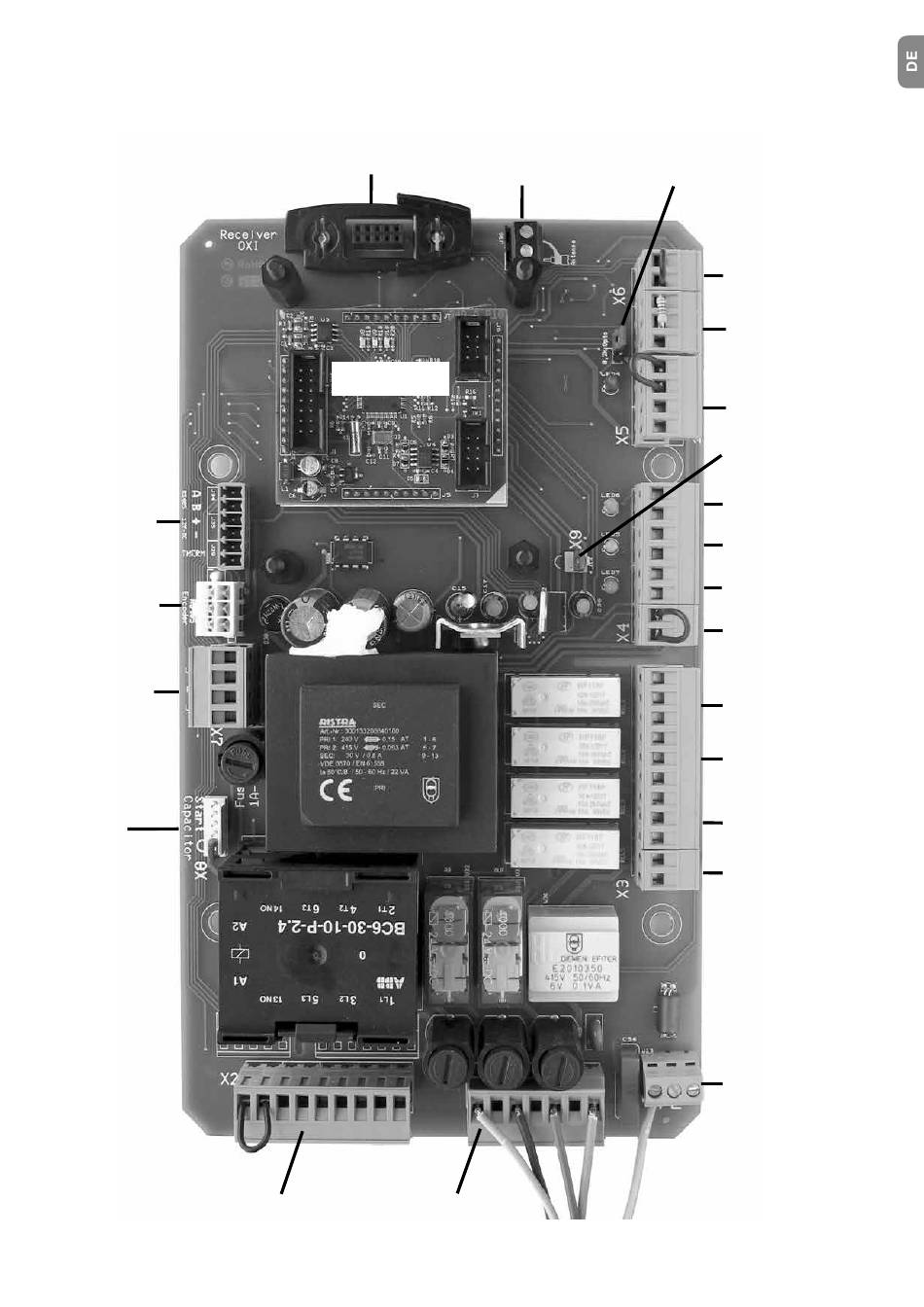

Grundplatine
D-PRO Automatic
Steckklemmen
digit.Endschalter
Stecker
TYKO Mini-Fit
digit. Endschalter
Steckklemmen
mechan.
Endschalter
Stecker für
Platine
Startkondensator
Anschlussklemmen
Motor
- 2,2kW
Steckplatz
OXI Empfänger
Controllerkarte
Anschlussklemmen
Netz
Anschluss für
Drahtantenne bzw. externe
Antenne Anschluss über
Koax-Kabel
Auswahl
UK - Leiste
Stecklemmen
Endschalter 1/2 AUF
Stecklemmen
Kontaktleiste
Stecklemmen Durchfahrt
Lichtschranke
Stecker
Schlüsselschalter
Steckklemmen
POT-FREI AB N.O.
Taster
POT-FREI IMPULS N.O.
Taster
POT-FREI AUF N.O.
Taster
POT-FREI STOP N.C.
Taster
Potentialfreier Kontakt
für Rotampel
Potentialfreier Kontakt
für Signalisierung
Endlage oben
Potentialfreier Kontakt
für Signalisierung
Endlage unten
Anschluß einer
elektromechanischen
Bremse 200V DC
Anschlussklemmen
PE
