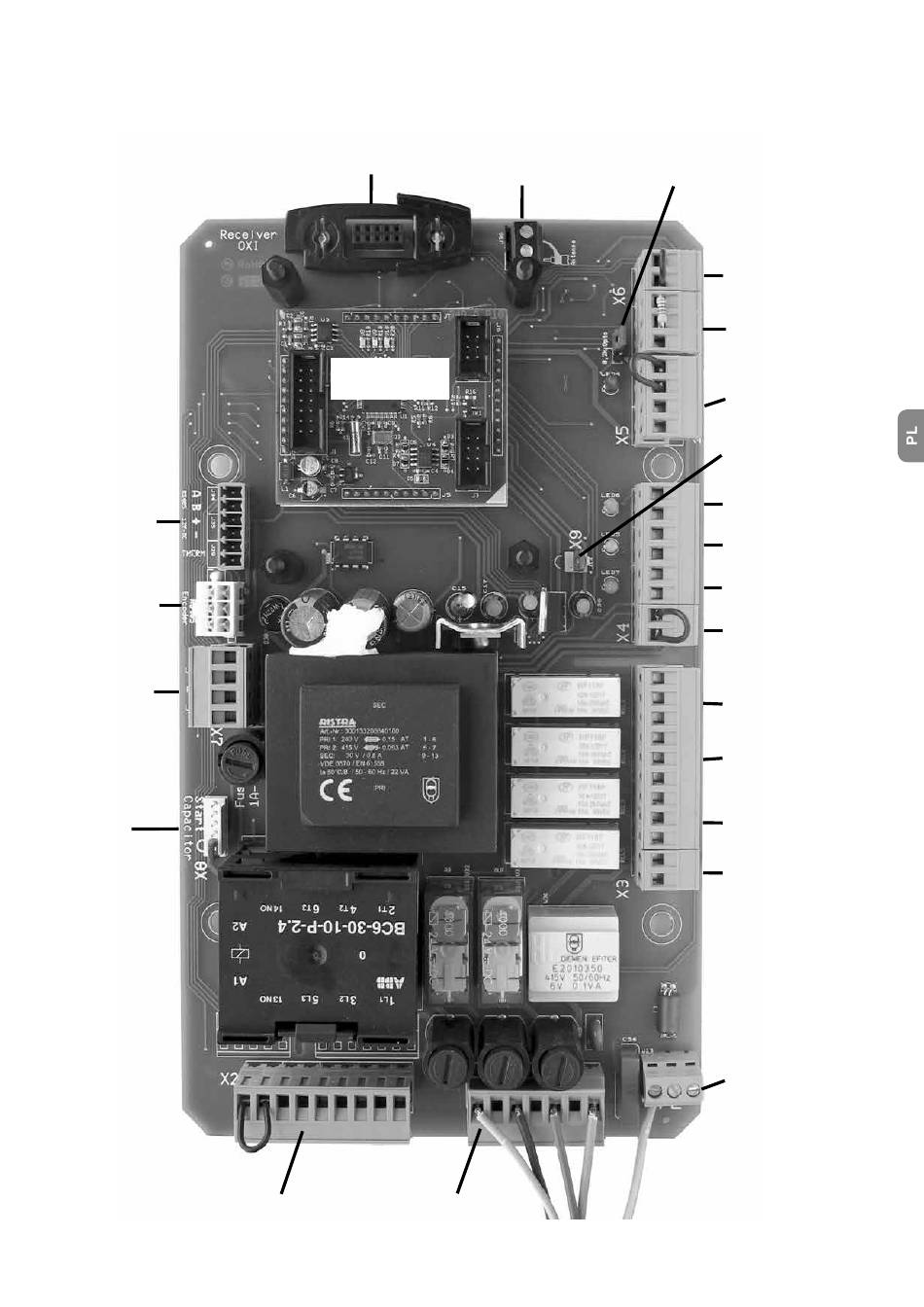

Płyta macierzysta
D-PRO Automatic
Zaciski wtykowe
ograniczników
cyfrowych
Złącze TYKO
Mini-Fit
ograniczników
cyfrowych
Zaciski wtykowe
ograniczników
mechanicznych
Złącze płyty
kondensatora
rozruchowego
Zaciski silnika
- 2,2kW
Slot odbiornika
OXI
Płyta
sterownika
Zaciski sieciowe
Podłączenie anteny
kablowej lub anteny
zewnętrznej
Podłączenie przy użyciu
kabla współosiowego
Wybór listwy
na krawędzi
dolnej
Zaciski
ogranicznika 1/2
OTWÓRZ
Zaciski listwy
bezpieczeństwa
Zaciski fotokomórki
Złącze wyłącznika
kluczykowego
Zaciski wtykowe
STYK NO BEZPOTENCJAŁOWY
ZAMKNIJ
Klawiatura
STYK NO BEZPOTENCJAŁOWY
IMPULS
Klawiatura
STYK NO BEZPOTENCJAŁOWY
OTWÓRZ
Klawiatura
STYK NC BEZPOTENCJAŁOWY
STOP
Klawiatura
Bezpotencjałowy styk
czerwonej lampy
Bezpotencjałowy styk
sygnalizacji położenia
końcowego górnego
Bezpotencjałowy styk
sygnalizacji położenia
końcowego dolnego
Podłączenie hamulca
elektromechanicznego
200V DC
Zaciski PE
Polski – 9
