MACH4
Material einlegen
6.3.2

Reflexsensor

Der Reflexsensor (1) kann Marken auf der Rückseite des Etikettenmaterials erkennen. Zur Anpassung
an die Lage dieser Reflexmarken ist der Sensor mit dem Schieber (2) quer zur Transportrichtung zu ver-
schieben:
⇒ Abstand der Reflexmarken von der Mitte des Materials ermitteln.
⇒ Schieber (2) mit spitzem Werkzeug in die gewünschte Stellung bringen.
Der Abstand des Sensors zur Mitte wird an der Skala (3) angezeigt.
A

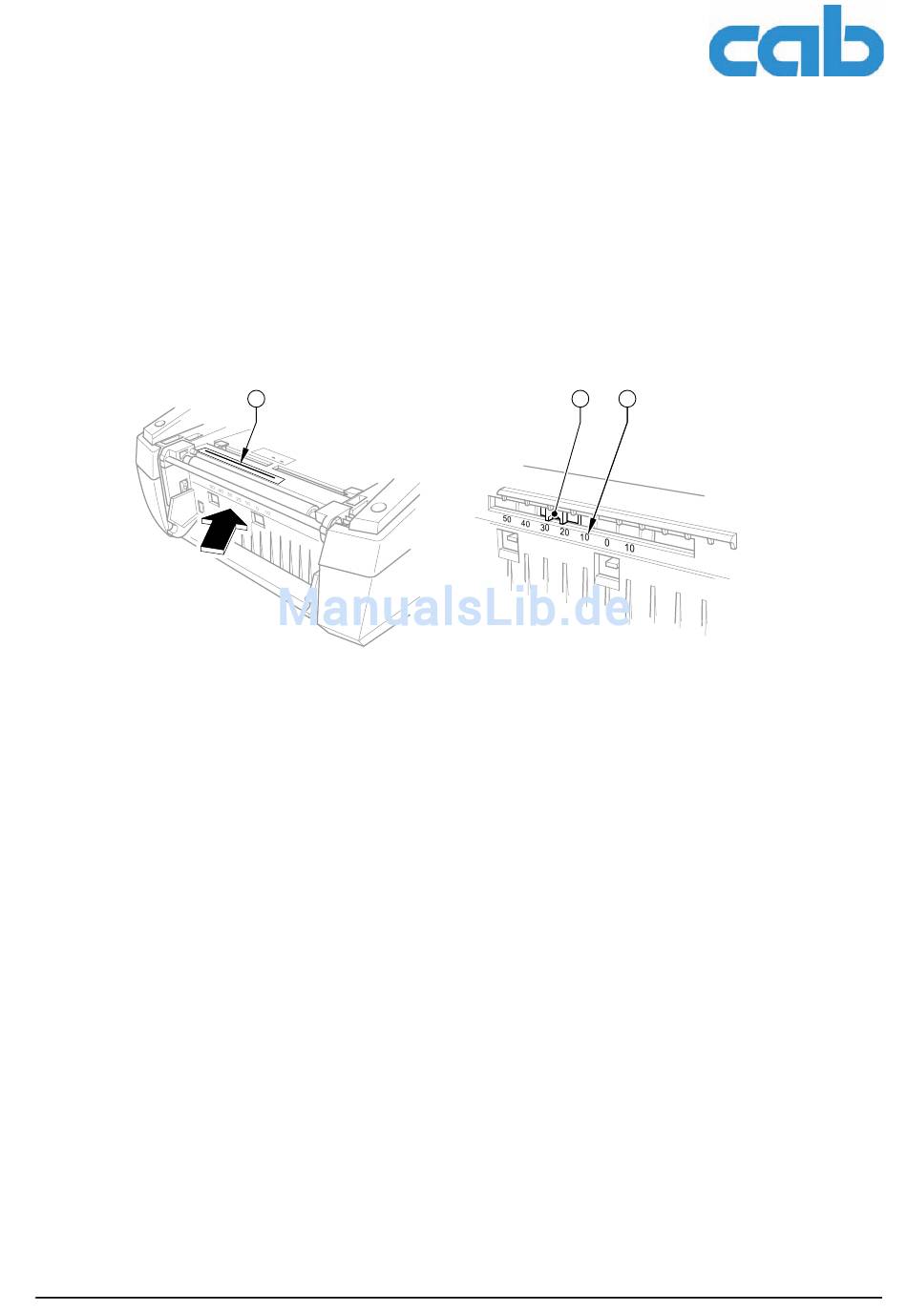

Abb. 9: Reflexsensor einstellen
Ausgabe 7/06
1
Bedienungsanleitung
2 3
Ansicht A
21
