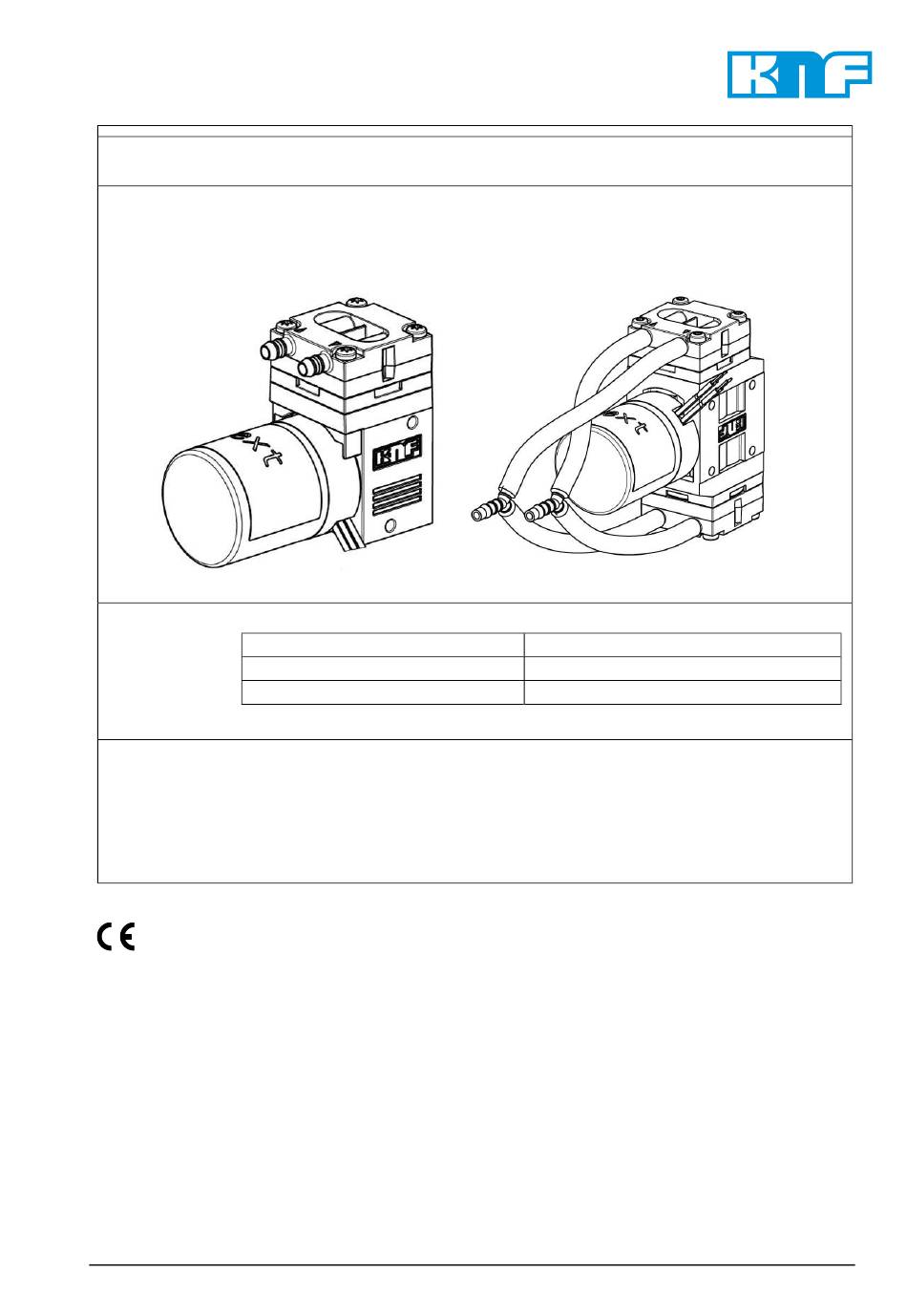

Betriebs- und Montageanleitung
Micro Membran Gasförderpumpen
Typenreihen:
NMP830K_DC HP
NMP830K_DC-B HP
NMP830K_DC-B4 HP
Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hoch-
wertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt
diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie
bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. Die Anleitung wurde für oben auf-
geführte Serienpumpen erstellt. Bei kundenspezifischen Projekten (Pumpentypen beginnend mit
„PJM" oder „PMM") können sich im Detail Abweichungen ergeben. Bitte beachten Sie deshalb für
Projektpumpen neben dieser Anleitung die vereinbarten technischen Spezifikationen.
Produktzentrum für
Micropumpen
KNF Micro AG
Zelglimatte 1b
CH-6260 Reiden
Schweiz
Tel.
+41(0) 62 787 88 88
www.knf.com
KNF Micro BA317001-316998 NMP830_HP-DE 0221
Original-Betriebs- und Montageanleitung
NMP830.1.2K_DC-B HP
NMP830.1.2K_DC-B4 HP
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Montage und Anschluss ......................................................... 10
6. Betrieb .................................................................................... 12
7. Instandhaltung ........................................................................ 14
8. Störungen beheben ................................................................ 15
9. Rücksendungen...................................................................... 16
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NMP830K DC HP
Inhaltszusammenfassung für KNF NMP830K DC HP
-
Seite 1: Inhaltsverzeichnis
NMP830K_DC-B4 HP NMP830.1.2K_DC-B4 HP Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hoch- wertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. -
Seite 2: Zu Diesem Dokument
Sonstige Hinweise und Symbole Hier steht eine auszuführende Tätigkeit (ein Schritt). Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 3: Verwendung
Membranpumpen NMP 830 HP Verwendung Verwendung 2.1. Bestimmungsgemässe Verwendung Die KNF-Pumpen sind zum Fördern, Evakuieren und Komprimie- ren von Gasen und Gas-Flüssigkeitsgemischen bestimmt. Verantwortung des Betreibers Betriebsparameter und Die Pumpen nur unter den in Kapitel 4, Technische Daten, be- Bedingungen schriebenen Betriebsparametern und Bedingungen einbauen und betreiben. -
Seite 4: Sicherheit
Daten (Kapitel 4) angegeben. Berücksichtigen Sie ggf. äußere Energiequellen (z. B. Strahlungs- quellen), die das Medium zusätzlich erhitzen können. Fragen Sie im Zweifelsfall den KNF-Kundendienst. Hinweise An der Pumpe angebrachte Hinweise wie Durchflussrichtungs- pfeile und Typenschild beachten und in lesbarem Zustand halten. - Seite 5 Teile, soweit vorhanden, vorgesehen werden. Die Pumpen entsprechen den grundlegenden Anforderungen der Richtlinie 2011/65/EU; 2015/863/EU (RoHS). Kundendienst und Reparaturen an den Pumpen nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. Ausnahme Service Intervall: siehe Kapitel 7.3. KNF Micro BA317001-316998 NMP830_HP-DE 0221...
-
Seite 6: Technische Daten
- 20°C bis + 70°C Tab. 2 Pumpenmaterialien der Medium berührenden Teile Typenbezeichnung NMP830KPDC-_ HP/NMP830.1.2KPDC-_HP Komponente Material Anschlussplatte Ventilplatte EPDM O-Ring EPDM Zwischenplatte Membran EPDM Tab. 3 1) nach DIN ISO 1629 und 1043.1 KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung... - Seite 7 Je nach Einsatzhöhe (m.ü.Meer), Umgebungstemperatur, Materialausführung des Pumpenkopfes und der verwendeten Anschlussschläuche können sich Abweichun- gen zu den aufgeführten Werten ergeben. gemessen mit Luft bei 20 °C / gegen atmosphärischen Druck bei 5V Kontrollspannung Nennbetrieb KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung...
- Seite 8 Je nach Einsatzhöhe (m.ü.Meer), Umgebungstemperatur, Materialausführung des Pumpenkopfes und der verwendeten Anschlussschläuche können sich Abweichun- gen zu den aufgeführten Werten ergeben. gemessen mit Luft bei 20 °C / gegen atmosphärischen Druck bei 5V Kontrollspannung Nennbetrieb KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung...
- Seite 9 Schwellenspannung (VDC) Frequenzausgang FG FG Impulse pro mech. Umdrehung [ppr] Ausgangspegel ´high` (Iout <0.1mA) 4.2 … 5.4 Ausgangspegel ´low` (Iout <0.1mA) < 0.5 Tab. 9 1) PWM-Signal auch möglich. Empfohlene PWM-Trägerfrequenzbereich 6-20kHz KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung...
-
Seite 10: Montage Und Anschluss
Motorenkabel anschliessen. Elektrische Daten siehe Kapitel 4. Auf die richtige Polung achten. Bei Gleichstrommotoren: rotes Motorenkabel: schwarzes Motorenkabel: Bei bürstenlosen Motoren auf die richtige Polung achten, falsch angeschlossene Motoren können beschädigt werden. KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 11: Pneumatischer Anschluss
Saug- und Druckleitung anschliessen. Wird im Druckbereich gearbeitet, die Übergänge zwischen Schlauch und Pumpenanschluss sichern, um ein Abspringen der Schläuche zu vermeiden. Schläuche und Übergänge auf korrekte und feste Verbindung prüfen. Dichtigkeit der Installation prüfen. KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 12: Betrieb
Drucküberschreitungen mit den damit verbundenen Gefahren lassen sich durch eine Bypass-Leitung mit Druckentlastungs- ventil zwischen Druck- und Saugseite der Pumpe vermeiden. Weitere Informationen erteilen die KNF-Fachberater (Telefon- nummer: siehe erste Seite). Bei Pumpenstillstand in den Leitungen normalen atmosphäri- Pumpenstillstand schen Druck herstellen. - Seite 13 Bei Betrieb über diesen Grenzen kann sich die Lebensdauer ver- ändern. Für weitere Informationen wenden Sie sich an die KNF- Fachberater. Kontaktdaten siehe www.knf.com Impulsbetrieb Bei kurzen Start-/Stop - Zyklen kann sich die Lebensdauer von Bürstenmotoren verändern.
-
Seite 14: Instandhaltung
2St. Ventilplatte 2St. Montage-Anleitung liegt dem Ersatzteil-Set bei. Beim Demontieren beachten, dass die Passscheiben unter dem Pleuelteller nicht ins Pumpengehäuse gelangen. Bei der Montage müssen die gleichen Passscheiben wieder verbaut werden. KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 15: Störungen Beheben
Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). Spanungsversorgung trennen und Pumpe entfernen Pumpe reinigen (siehe Abschnitt 7.2.1) Pumpe mit ausgefüllter Dekontaminierungserklärung (siehe Kapitel 9) und unter Angabe des geförderten Mediums an KNF senden. KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung... -
Seite 16: Rücksendungen
Fordern Sie ggf. eine Originalverpackung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Be- dingung, dass der Kunde eine Bescheinigung über das Förderme- dium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf knf.com/repairs. - Seite 17 Membranpumpen NMP 830 HP KNF weltweit Unsere lokalen KNF Partner finden Sie unter: www.knf.com KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung...
- Seite 18 Membranpumpen NMP830 HP KNF Micro BA317001-316998 NMP830_HP-DE 0221 Original-Betriebs- und Montageanleitung...
