Installation

4 Installation
4.1

Montering

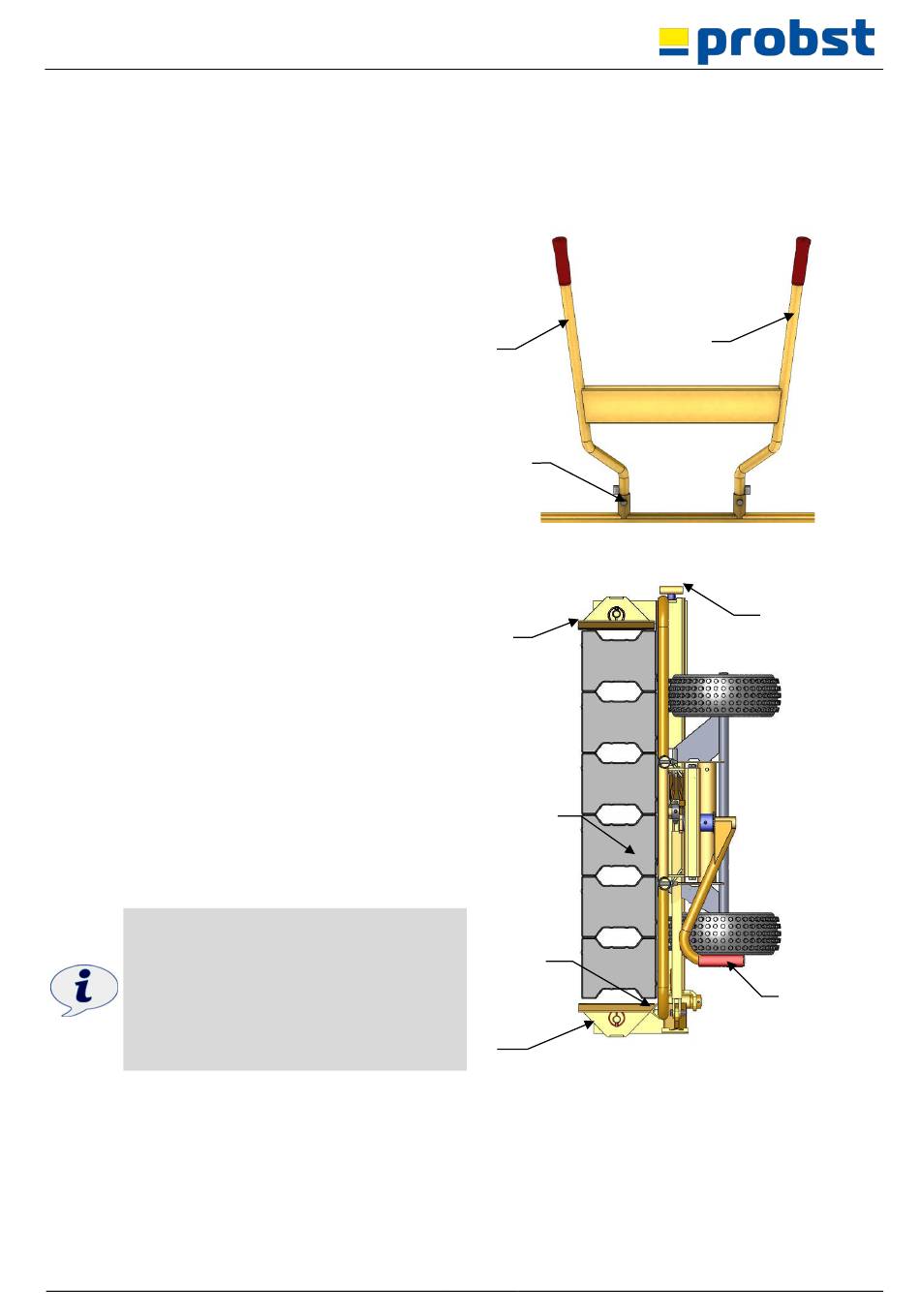

Markstenskärran VTK-V levereras förmonterad. Det är bara handtagen som behöver monteras:
•
För in handtagen (1) i rören (11) och fixera med de
medföljande skruvarna.
4.2 Inställning mot gripgods
•
Dra spännspaken (5) åt vänster (enligt bild)
➔ Vänster spännback (13) är i öppet läge.
•
Kör VTK-V mot gripgodset och kontrollera att
gripgodset ligger an mot anslaget (4).
•
Vrid inställningsskruven (10) medurs så att höger
spännback (12) ligger löst an mot gripgodset.
•
Vrid inställningsskruven (10) två eller tre varv moturs.
•
Vrid spännspaken (5) medurs till anslag.
➔ Vänster spännback (13) lägger an mot gripgodset och
spänns.
Om för mycket kraft krävs för att manövrera
spännspaken (5) eller om gripgodset inte spänns korrekt
måste inställningsförloppet göras om och
inställningsskruven (10) anpassas enligt motsvarande.
Om belastningen på spaken blir för stor
kan materialdeformering uppstå.
51100015
1
1
1
1
2
Gripgods
4
1
3
9 / 17
1
1
0
5
SE
