Asennus

4 Asennus
4.1

Kokoonpano

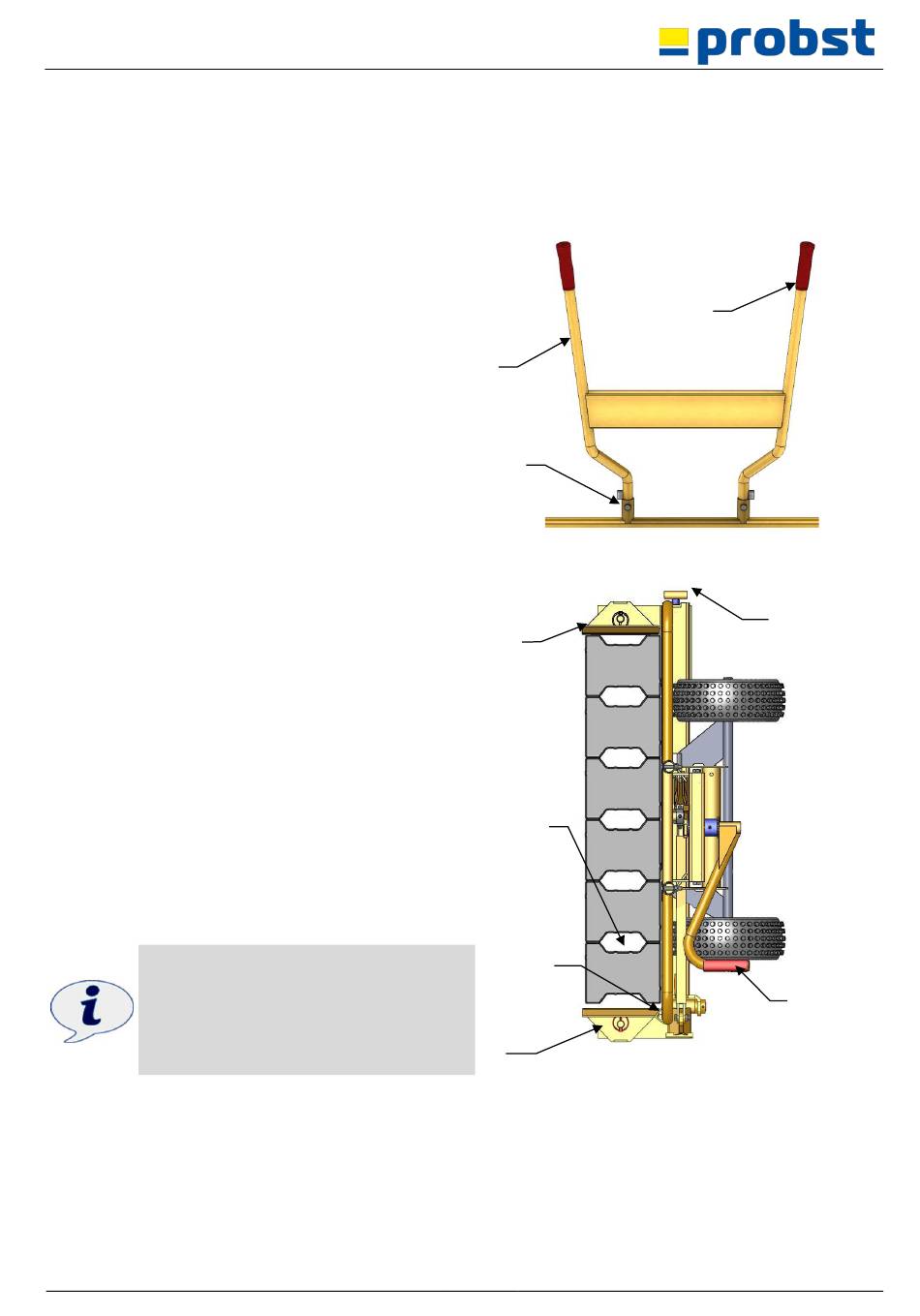

VTK-V-kivien kuljetusvaunu toimitetaan valmiiksi koottuna, ainoastaan ohjauskahvat on asennettava seuraavasti:
•
Aseta kahvat (1) jalustaputkiin (11) ja kiinnitä ne sitten
mukana toimitetuilla ruuveilla.
4.2 Tartuntamateriaalin säätö
•
Aseta kiristysvipu (5) vasemmalle (kuten piirretty).
➔ Vasen leuka (13) on auki-asennossa.
•
Siirrä VTK-V lähelle tarttuvaa esinettä ja varmista, että
tarttuva esine lepää pysäytintä vasten (4).
•
Käännä säätöruuvia (10) myötäpäivään, kunnes
oikeanpuoleinen leuka (12) asettuu löysästi tarttuvaa
materiaalia vasten.
•
Käännä säätöruuvia (10) takaisin kahdesta kolmeen
kierrosta vastapäivään.
•
Käännä kiristysvipua (5) myötäpäivään niin pitkälle
kuin se menee.
➔ Vasen leuka (13) lepää tarttuvaa esinettä vasten ja
kiristää.
Jos puristusvivun (5) käyttämiseen tarvitaan liikaa voimaa
tai jos tartuntamateriaali ei puristu kunnolla, säätö on
suoritettava uudelleen ja säätöruuvi (10) on säädettävä
vastaavasti.
Jos vipuun kohdistuva kuormitus on liian
suuri, materiaalin muodonmuutos voi
tapahtua.
51100015
1
1
1
1
2
Greifgu
t
4
1
3
9 / 17
1
1
0
5
FI
