Montage- en gebruiksaanwijzing

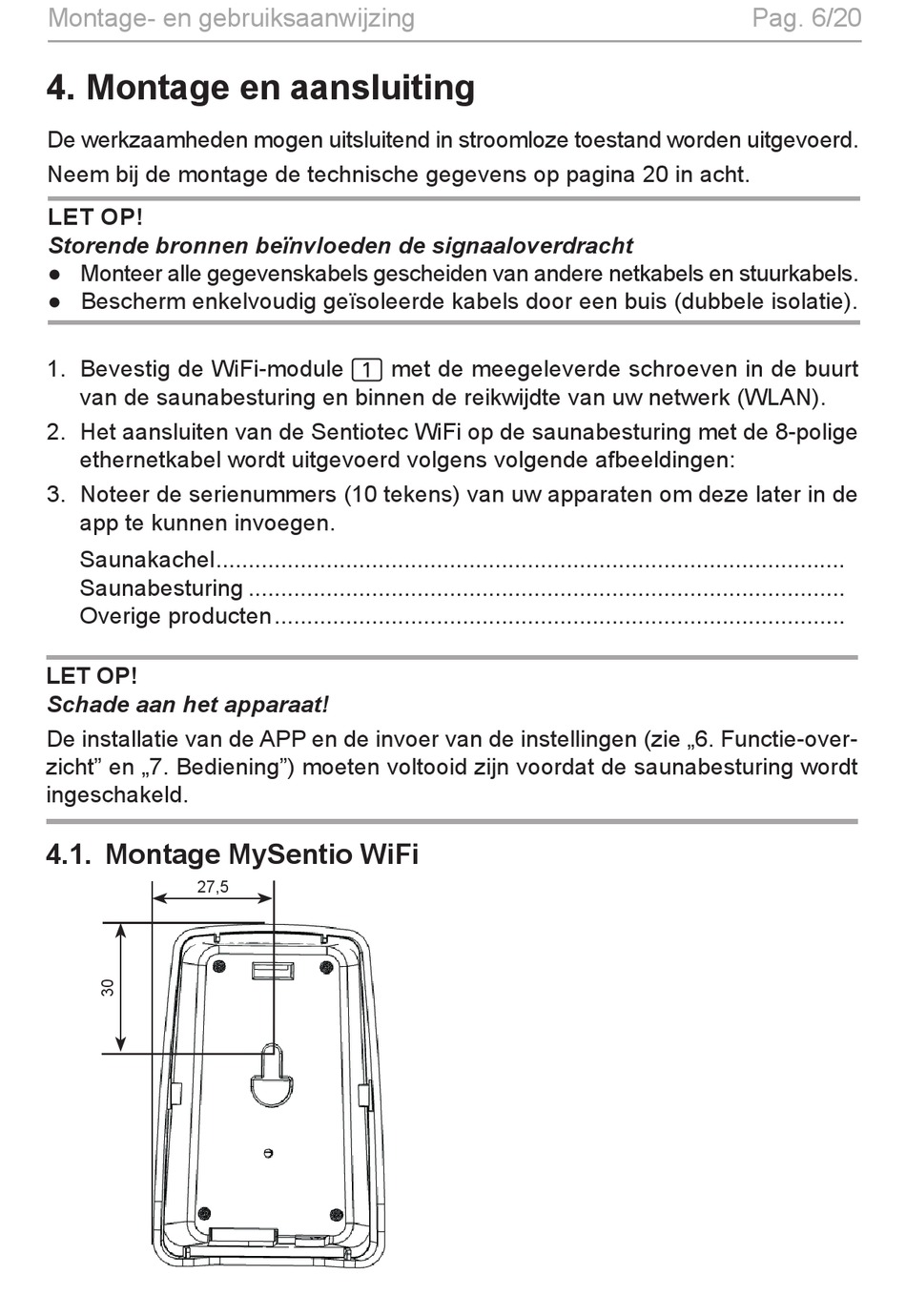

4. Montage en aansluiting

De werkzaamheden mogen uitsluitend in stroomloze toestand worden uitgevoerd.
Neem bij de montage de technische gegevens op pagina 20 in acht.
LET OP!
Storende bronnen beïnvloeden de signaaloverdracht
● Monteer alle gegevenskabels gescheiden van andere netkabels en stuurkabels.
● Bescherm enkelvoudig geïsoleerde kabels door een buis (dubbele isolatie).
1. Bevestig de WiFi-module 1 met de meegeleverde schroeven in de buurt
van de saunabesturing en binnen de reikwijdte van uw netwerk (WLAN).
2. Het aansluiten van de Sentiotec WiFi op de saunabesturing met de 8-polige
ethernetkabel wordt uitgevoerd volgens volgende afbeeldingen:
3. Noteer de serienummers (10 tekens) van uw apparaten om deze later in de
app te kunnen invoegen.
Saunakachel .................................................................................................
Saunabesturing ............................................................................................
Overige producten ........................................................................................
LET OP!
Schade aan het apparaat!
De installatie van de APP en de invoer van de instellingen (zie „6. Functie-over-
zicht" en „7. Bediening") moeten voltooid zijn voordat de saunabesturing wordt
ingeschakeld.

4.1. Montage MySentio WiFi

27,5
Pag. 6/20
