Instrukcja montażu i obsługi
4. Montaż i podłączenie
Prace można wykonywać wyłącznie po odłączeniu od napięcia.
Podczas montażu należy przestrzegać danych technicznych, zamieszczonych
na stronie 20.
UWAGA!
Źródła zakłóceń mogą mieć negatywny wpływ na transmisję sygnału
● Ułożyć wszystkie przewody transmisji danych w taki sposób, aby były oddzie-
lone od innych przewodów zasilających i sterujących.
● Zabezpiecz przewody z tylko jedną warstwą izolacji za pomocą rury (podwójna
izolacja).
1. Za pomocą dołączonych śrub moduł WiFi 1 należy zamontować w pobliżu
sterownika sauny i w zasięgu sieci roboczej (WLAN).
2. Podłączanie urządzenia Sentiotec WiFi do sterownika sauny za pomocą
8-pinowego kabla Ethernet należy wykonać zgodnie z poniższymi rysunkami:
3. Zanotuj numery seryjne (10 znaków) swoich urządzeń, aby możliwe było ich
późniejsze wpisanie do aplikacji.
Piec do sauny ...............................................................................................
Sterownik sauny ...........................................................................................
Inne produkty ................................................................................................
UWAGA!
Uszkodzenie urządzenia!
Przed włączeniem sterownika sauny konieczne jest zakończenie instalacji apli-
kacji oraz wprowadzenie ustawień (patrz „6. Przegląd funkcji" oraz „7. Obsługa").

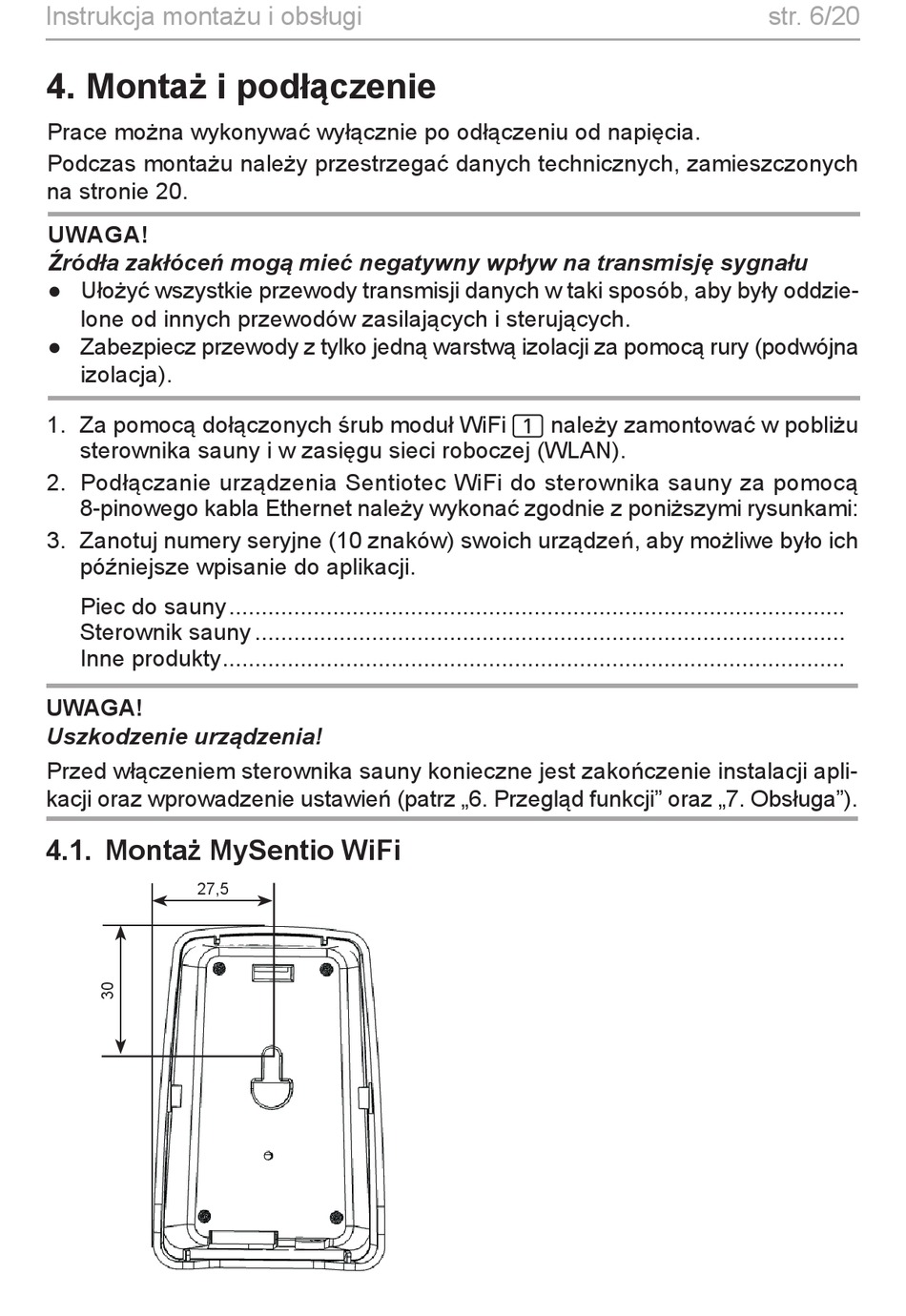

4.1. Montaż MySentio WiFi
27,5
str. 6/20
