3.2.3.1 Auf/Ab

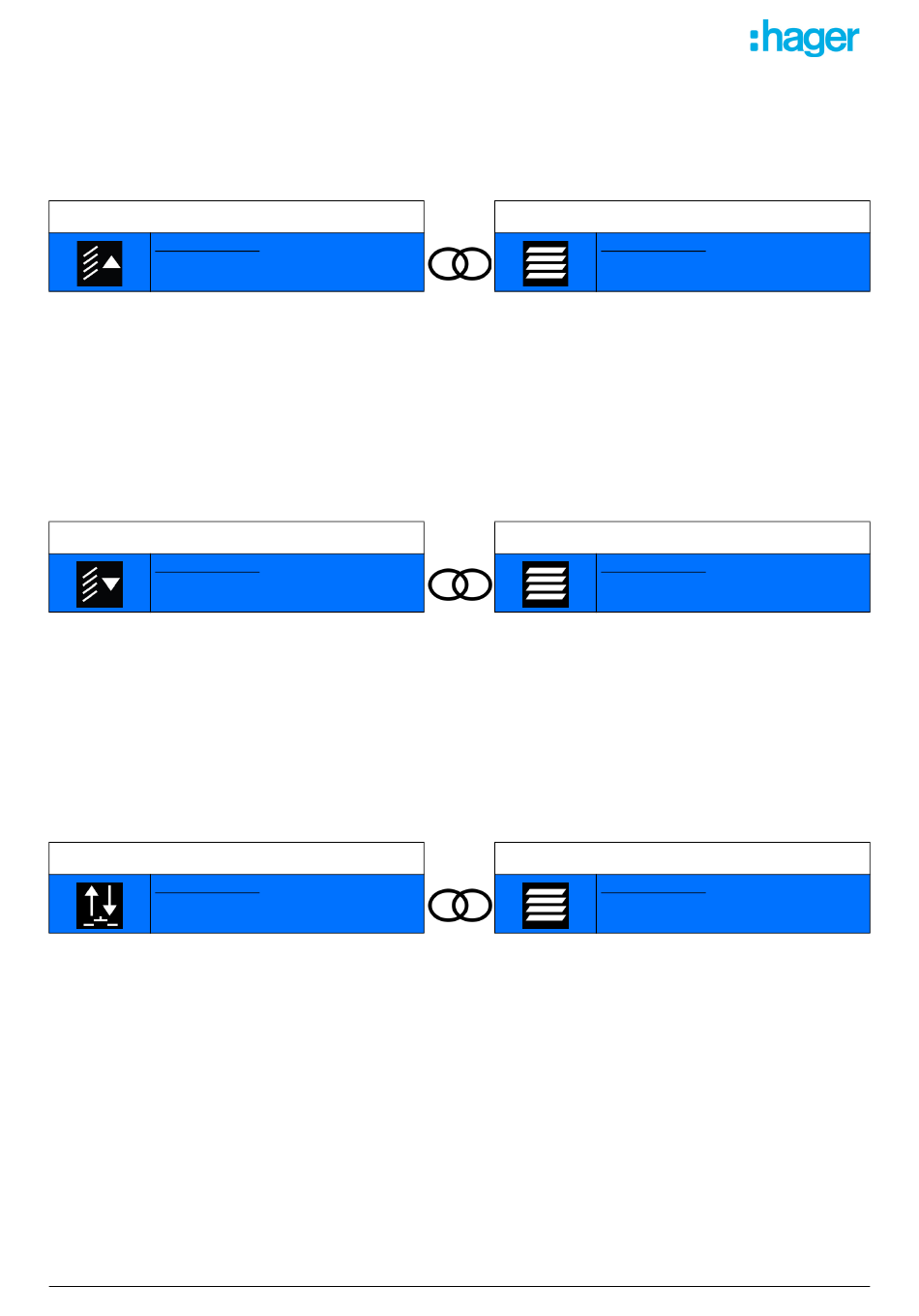

- Jalousie AUF: Ermöglicht, eine Jalousie zu heben oder anzuhalten, bzw. die Lamellen einer Jalousie zu
neigen.
Eingänge
TXA304 - 1 - 1
Haus
Die Aktivierung des Eingangs durch kurzes Drücken bewirkt das kurze Schließen des Ausgangskontakts Auf
(funktion ausrichtung der lamellen einer jalousie).
Die Aktivierung des Eingangs durch langes Drücken bewirkt das zeitverzögerte Schließen des Ausgangskontakts
Auf (funktion auf eines rollladens oder einer jalousie).
Hinweis: Wenn ein kurzes Schließen des Eingangskontakts während der Zeitschaltung erfolgt, öffnet sich der
Ausgangskontakt (stopp-funktion).
- Jalousie AB: Ermöglicht, eine Jalousie zu herunterzufahren oder anzuhalten, bzw. die Lamellen einer
Jalousie zu neigen.
Eingänge
TXA304 - 1 - 1
Haus
Die Aktivierung des Eingangs durch kurzes Drücken bewirkt das kurze Schließen des Ausgangskontakts Ab
(funktion ausrichtung der lamellen einer jalousie).
Die Aktivierung des Eingangs durch langes Drücken bewirkt das zeitverzögerte Schließen des Ausgangskontakts
Ab (funktion ab eines rollladens oder einer jalousie).
Hinweis: Wenn ein kurzes Schließen des Eingangskontakts während der Zeitschaltung erfolgt, öffnet sich der
Ausgangskontakt (stopp-funktion).
- Auf/ab Toggeln: Zum Hoch- oder Runterfahren oder Anhalten eines Rollladens oder einer Jalousie mithilfe
eines einzigen Tasters.
Eingänge
TXA304 - 1 - 1
Haus
Durch mehrfachen Druck auf den Taster kann die Funktion gemäß folgender Sequenz geändert werden:
1. Drücken: Ab (Verzögertes Schließen des Ausgangs AB)
2. Drücken: Stopp (Öffnen der Ausgangskontakte)
3. Drücken: Auf (Verzögertes Schließen des Ausgangs AUF)
4. Drücken: Stopp (Öffnen der Ausgangskontakte)
Die Betriebsarten und die Dauer der Verzögerung können auf Ebene des Ausgangseräts Rollladen parametriert
werden.
Hinweis: Die Steuerung der Lamellenposition ist nicht möglich.
