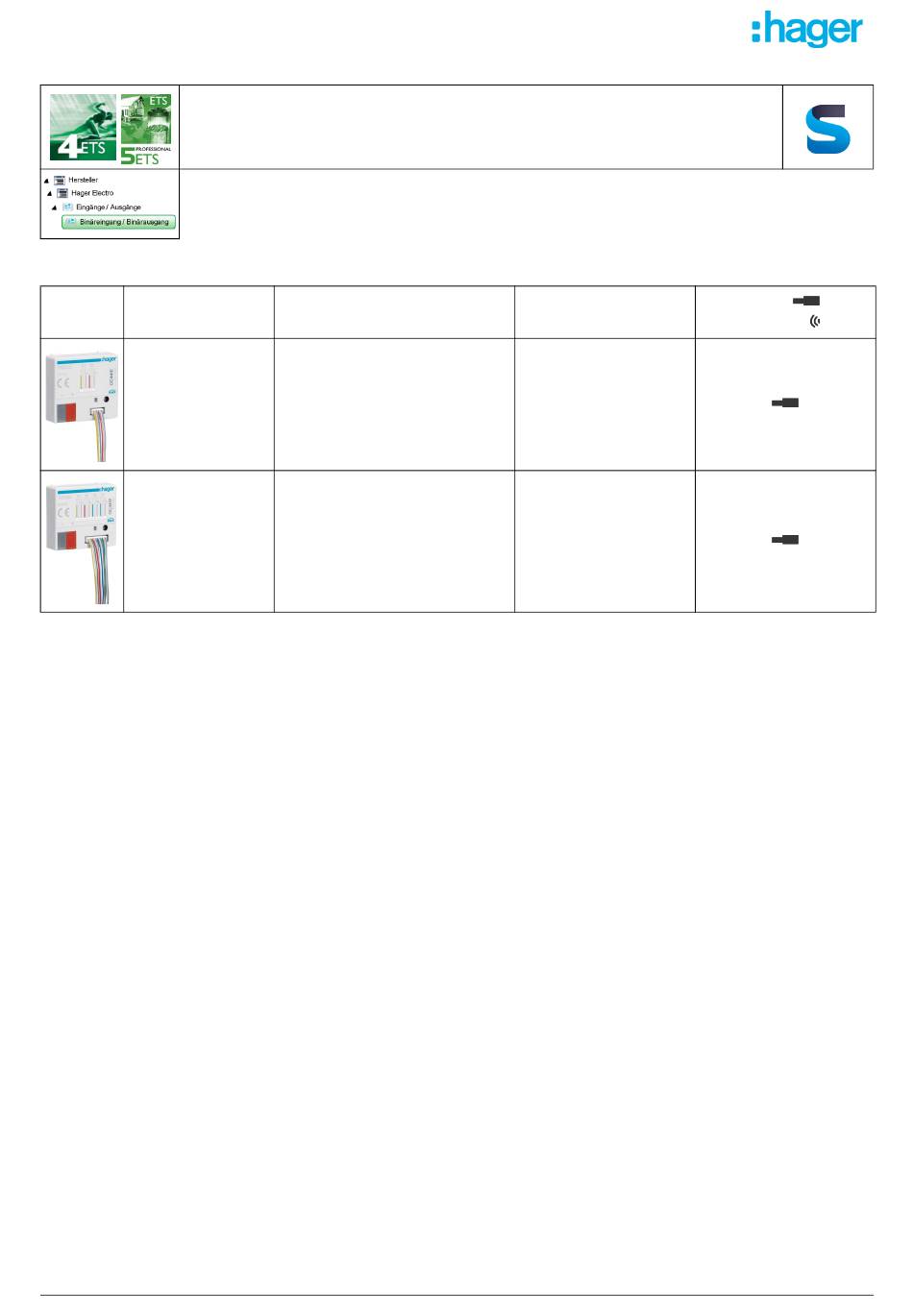

5
A faire
Bestellnummer
TXB322
TXB344
TXB322 - TXB344
Applikationsbeschreibung
2-4 Eingänge / 2-4 Ausgänge LED (Zustandsanzeige)
Elektrische / mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts

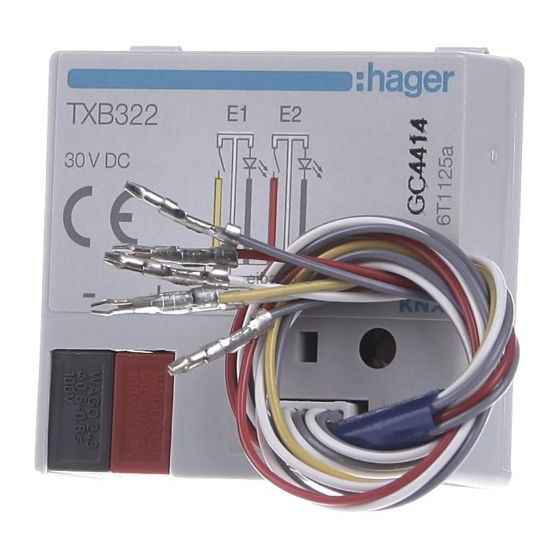

Produktbezeichnung
UP-Module: 2 Eingänge /
2 Ausgänge LED
(Zustandsanzeige)
UP-Module: 4 Eingänge /
4 Ausgänge LED
(Zustandsanzeige)
Ref.
Anwendungssoftware
SXB322
SXB344
1
TP-Produkt
Funkprodukt
6LE005031A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hager TXB322
Inhaltszusammenfassung für hager TXB322
- Seite 1 A faire Elektrische / mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts Ref. TP-Produkt Bestellnummer Produktbezeichnung Anwendungssoftware Funkprodukt UP-Module: 2 Eingänge / TXB322 2 Ausgänge LED SXB322 (Zustandsanzeige) UP-Module: 4 Eingänge / TXB344 4 Ausgänge LED SXB344 (Zustandsanzeige) TXB322 - TXB344 6LE005031A...
-
Seite 2: Inhaltsverzeichnis
2.2.11 2-Kanal Modus EIN / AUS ......................32 2.2.12 2-Kanal Modus Wert ........................33 2.3 Objektliste .............................. 35 2.3.1 Dauerhafte Kommunikationsobjekte ....................35 2.3.2 Kommunikationsobjekte je Eingang....................35 3. Anhang................................ 36 3.1 Spezifikationen............................36 3.2 Kenndaten.............................. 36 TXB322 - TXB344 6LE005031A... -
Seite 3: Allgemeiner Überblick
1. Allgemeiner Überblick 1.1 Installation des Produkts 1.1.1 Allgemeines Schema Last Dimmer KNX TXB 322 TXB 344 EIN / AUS - Rollladen / Jalousien Rollladen / Jalousien Heizung TCP/IP Local Server Touch-screen Touchpad Smartphone TXB322 - TXB344 6LE005031A... -
Seite 4: Beschreibung Des Geräts
1.1.2 Beschreibung des Geräts ■ UP-Produkte (TXB322 - TXB344) 1.1.3 Physikalische Adressierung Zur physikalischen Adressierung bzw. um zu überprüfen, ob der Bus anliegt, Taster S1 / Addr kürzer als 2 s drücken. Programmier LED Addr EIN = Bus liegt an und das Gerät ist im Programmiermodus Das Gerät bleibt im Programmiermodus bis die physikalische Adresse über ETS gesendet wurde. -
Seite 5: Funktion Des Produkts
Die einstellbare Ausschaltvorwarnung signalisiert das Ende der Verzögerung durch eine 1s dauernde Umkehrung des Ausgangszustandes. ■ Zwangssteuerung Die Funktion Zwangssteuerung dient zur Zwangssteuerung von Ausgängen. Die Wirkung der Zwangssteuerung hängt vom Ausgangstyp ab: Beleuchtung EIN / AUS, Rollladen / Jalousie AB / AUF, Heizung. TXB322 - TXB344 6LE005031A... - Seite 6 Die vom entsprechenden Eingang gesteuerten Kreislauf. • Jeden anderen Kreislauf der Installation. Kommunikationsobjekte: Blockierung Zustandsanzeige (LED) EIN / AUS Zeitschalter Dimmen AUF / AB Zustandsanzeige X Eingänge Lamellenwinkel / Stopp Alarm Priorität 1 Alarm Priorität 2 Auswahl Betriebsart Wert Szene Zwangssteuerung TXB322 - TXB344 6LE005031A...
-
Seite 7: Konfiguration Und Parametereinstellungen Der Eingänge
8 s, 9 s, 10 s, 30 s, 1 min, 2 min, Schliesszeit des Kontaktes, um als 2 Kanal Tastenfunktion 2-Kanal 5 min, 10 min, Modus EIN / AUS und 2 Kanal Modus Wert Modus. erkannt zu werden. Grundeinstellung: 5 s TXB322 - TXB344 6LE005031A... -
Seite 8: Verhalten Bei Bus-Unterbrechung
Für die anderen Kanalfunktionnen wird der Befehl nicht an den Bus gesendet. Hinweis: Hinsichtlich der Funktion der Zwangssteuerung gilt: Wenn vor der Unterbrechung keine Zwangssteuerung bestand und bei Busspannungswiederkehr weiterhin keine Zwangssteuerung besteht, wird der Datenblock Ende der Zwangssteuerung nicht erneut gesendet. TXB322 - TXB344 6LE005031A... -
Seite 9: Parametereinstellung
Ein EIN-Befehl auf dem Objekt Einschaltwischer bei unseren TXA Produkten schaltet den Ausgang für die eingestellte Zeit ein. Ein Aus-Befehl auf dem Objekt Einschaltwischer schaltet den Ausgang ab. Folgt ein EIN- Befehl obwohl der Ausgang noch eingeschaltet ist, so wird die Einschaltzeit erneut gestartet (retriggert). TXB322 - TXB344 6LE005031A... - Seite 10 Bild 3 Funktion Taster Taster (UM) Objekt EIN / AUS Eingang verbunden Einschaltwischer Objekt Einschaltwischer Befehl beim Schließen / Öffnen des Eingangskontakts : - Taster UM / - - Einschaltwischer / - - / -Taster UM Zustandsanzeige TXB322 - TXB344 6LE005031A...
-
Seite 11: Ein / Aus
Diese Funktion dient zum Steuern von Licht- oder anderen Lastkreisen. Der Befehl EIN oder AUS wird über das Objekt EIN / AUS auf den Bus gesendet. Welcher Befehl gesendet wird (EIN oder AUS) kann in den Parametern eingestellt werden. ➜ Parametereinstellungen Bild 4 TXB322 - TXB344 6LE005031A... - Seite 12 20 s, 30 s, 1 min, 2 min, 3 min, 4 min, Dieser Parameter definiert die Zykluszeit periodisches 5 min, 10 min, 15 min, 30 min, 1 h, Wiederholungszeit des zyklischen Senden * 2 h, 3 h, 6 h, 12 h, 24 h. Sendens. Grundeinstellung: 30 min TXB322 - TXB344 6LE005031A...
- Seite 13 LED Funktion Über das Kommunikationsobjekt Ausgang Zustand über Objekt gesteuert x – Statusanzeige Grundeinstellung: Zustand über Objekt gesteuert * Dieser Parameter ist nur sichtbar, wenn der Parameter Periodisches Senden einen anderen Wert hat als: Nicht benutzt. TXB322 - TXB344 6LE005031A...
-
Seite 14: Dimmen
Beim 1 Tasten dimmen erfolgt das EIN – AUS schalten bzw. Hoch - Abdimmen mit einer Taste. Bild 5 Eingang 1 EIN / AUS Abdimmen (AUS) Hochdimmen (EIN) Dimmen Stop Stopp Zustandsanzeige EIN / 100% Ausgang Apl: Langer Tastendruck TXB322 - TXB344 6LE005031A... - Seite 15 Abdimmen mit einer zweiten Taste. ➜ Parametereinstellungen Bild 6 Beispiel : Eingang 1: Hochdimmen (EIN) Eingang 2: Abdimmen (AUS) Eingang 1 Eingang 2 EIN / AUS Hochdimmen (EIN) Abdimmen (AUS) Dimmen Stopp Stopp 100% Ausgang Apl: Langer Tastendruck TXB322 - TXB344 6LE005031A...
-
Seite 16: Rollladen / Jalousien
Funktionsart: 1 Tastensteuerung (AUF - AB) Diese Funktion dient zum Steuern von Rollläden / Jalousien mit einer Taste (Eingang). Funktionswechsel nach jeder Betätigung (AB, STOPP, AUF, STOPP). Das Verstellen der Lamellen ist hier nicht möglich. ➜ Parametereinstellungen Bild 7 TXB322 - TXB344 6LE005031A... - Seite 17 Beim Drücken des Tasters sendet der Eingang über das Objekt AUF / AB einen Fahrbefehl auf den Bus. Wird der Taster wieder losgelassen, sendet der Eingang über das Objekt Lamellenwinkel / Stopp einen Stoppbefehl auf den Bus. ➜ Parametereinstellungen Bild 9 TXB322 - TXB344 6LE005031A...
- Seite 18 Die Automatikfunktion sendet das Objekt AUF / AB. Die Funktionsweise des Eingangskontakts kann je nach Öffnung oder Schließung des Kontakts konfiguriert werden (AUF, AB). 6 verschiedene Kombinationen stehen zur Verfügung: Funktion beim Drücken der Taste Funktion beim Loslassen der Taste TXB322 - TXB344 6LE005031A...
- Seite 19 10 min, 15 min, 30 min, 1 h, 2 h, 3 h, 6 h, 12 h, Zykluszeit periodisches Wiederholungszeit des zyklischen 24 h. Senden * Sendens. Grundeinstellung: 30 min Die Blockierungsfunktion dient Nicht benutzt, Benutzt zur Verriegelung der Tasten. Blockierung Während der Verriegelung Grundeinstellung: Nicht benutzt werden keine Befehle gesendet. TXB322 - TXB344 6LE005031A...
- Seite 20 Zustand über Objekt gesteuert Ausgang x – Statusanzeige Grundeinstellung: Zustand über Objekt gesteuert * Dieser Parameter ist nur sichtbar wenn der Parameter Funktionsart folgenden Wert hat: Schaltkontakt und der Parameter Periodisches Senden einen anderen Wert hat als: Nicht benutzt. TXB322 - TXB344 6LE005031A...
-
Seite 21: Alarm Priorität 1, Alarm Priorität 2
Steuerung des LED-Ausgangs festgelegt werden. Der LED-Ausgang wird gesteuert: Über den entsprechenden Zustand des angesteuerten Ausganges LED Funktion Eingang (intern) Über das Kommunikationsobjekt Zustand über Objekt gesteuert Ausgang x – Statusanzeige Grundeinstellung: Zustand über Objekt gesteuert TXB322 - TXB344 6LE005031A... -
Seite 22: Auswahl Betriebsart Für Temperaturregler
14 verschiedene Kombinationen stehen zur Verfügung: Schwellwert beim Drücken der Schwellwert beim Loslassen der Taste Taste Komfort Nachtabsenkung Komfort Nachtabsenkung Frostschutz Auto Standby Komfort Standby Nachtabsenkung Komfort Frostschutz Komfort Nachtabsenkung Auto Frostschutz Standby Standby Komfort Frostschutz ➜ Parametereinstellungen Bild 12 TXB322 - TXB344 6LE005031A... - Seite 23 LED Funktion Eingang (intern) Über das Kommunikationsobjekt Zustand über Objekt gesteuert Ausgang x – Statusanzeige Grundeinstellung: Zustand über Objekt gesteuert * Dieser Parameter ist nur sichtbar, wenn der Parameter Periodisches Senden folgenden Wert hat: Nicht benutzt. TXB322 - TXB344 6LE005031A...
-
Seite 24: Wert
Wert-Typ und die Einheit die auf den Bus gesendet werden. Grundeinstellung: Dimmwert Steigende Flanke (Schliesser), Dieser Parameter definiert die Fallende Flanke (Öffner), Aktive Flanke Flanke, die den Befehl auf den Bus sendet. Grundeinstellung: Steigende Flanke (Schliesser) TXB322 - TXB344 6LE005031A... -
Seite 25: Szene
Diese Funktion dient zum Abrufen und Speichern von Szenen unterschiedlicher Ausgangstypen (Panikschaltung, Fernsehen, usw.). Über das Objekt Szene wird die Szenennummer und das Abrufen bzw. Speichern einer Szene auf den Bus gesendet. Szenenaktivierung durch Taster (Impuls) ➜ Parametereinstellungen Bild 14 TXB322 - TXB344 6LE005031A... - Seite 26 Eingang (intern) Über das Kommunikationsobjekt Zustand über Objekt gesteuert Ausgang x – Statusanzeige Grundeinstellung: Zustand über Objekt gesteuert * Dieser Parameter ist nur sichtbar, wenn der Parameter Szenenspeicherung durch extra langen Tastendruck folgenden Wert hat: Benutzt. TXB322 - TXB344 6LE005031A...
- Seite 27 Die Ausgänge (Licht, Rollläden, ...) mit Hilfe der üblichen lokalen Bediengeräte (Taster, Fernbedienung, ...) in den gewünschten Zustand versetzen. • Den Zustand der Ausgänge speichern durch einen langen Druck von mehr als 5 auf den Sender der die Szene auslöst. Die Speicherung wird durch die vorübergehende Aktivierung der Ausgänge angezeigt. TXB322 - TXB344 6LE005031A...
- Seite 28 1 min, 2 min, 3 min, 4 min, 5 min, 10 min, Zykluszeit periodisches Wiederholungszeit des zyklischen 15 min, 30 min, 1 h, 2 h, 3 h, 6 h, 12 h, 24 h. Senden * Sendens. Grundeinstellung: 30 min TXB322 - TXB344 6LE005031A...
-
Seite 29: Zeitschalter
Besonderheit TXA Produkte: Werden innerhalb der erten 10 s weitere EIN-Befehle auf das Objekt Zeitschalter gesendet, so berechnet sich die Einschaltdauer des Ausgangs wie folgt. Einschaltdauer = (1 + Anzahl weitere Betätigungen ) * eingestellte Zeit. TXB322 - TXB344 6LE005031A... -
Seite 30: Zwangssteuerung
Anwendung ab (Beleuchtung, Rollladen, Grundeinstellung: EIN / AB / Komfort Jalousien, Heizung). Steigende Flanke (Schliesser), Dieser Parameter definiert die Fallende Flanke (Öffner), Aktive Flanke Flanke, die den Befehl auf den Bus sendet. Grundeinstellung: Steigende Flanke (Schliesser) TXB322 - TXB344 6LE005031A... - Seite 31 Eingang (intern) Über das Kommunikationsobjekt Zustand über Objekt gesteuert Ausgang x – Statusanzeige Grundeinstellung: Zustand über Objekt gesteuert * Dieser Parameter ist nur sichtbar, wenn der Parameter Periodisches Senden einen anderen Wert hat als: Nicht benutzt. TXB322 - TXB344 6LE005031A...
-
Seite 32: 2-Kanal Modus Ein / Aus
Steuerung des LED-Ausgangs festgelegt werden. Der LED-Ausgang wird gesteuert: Über den entsprechenden Zustand des angesteuerten Ausganges LED Funktion Eingang (intern) Über das Kommunikationsobjekt Zustand über Objekt gesteuert Ausgang x – Statusanzeige Grundeinstellung: Zustand über Objekt gesteuert TXB322 - TXB344 6LE005031A... -
Seite 33: 2-Kanal Modus Wert
2-Kanal Modus Wert Dieser Parameter definiert den Nicht benutzt, Wert in %, Temperatur, Wert-Typ Kanal A Wert-Typ und die Einheit die auf Helligkeitswert, Dimmwert, Wert (Kurzer Tastendruck) den Bus gesendet werden für Kanal A. Grundeinstellung: Wert in % TXB322 - TXB344 6LE005031A... - Seite 34 Steuerung des LED-Ausgangs festgelegt werden. Der LED-Ausgang wird gesteuert: Über den entsprechenden Zustand des angesteuerten Ausganges LED Funktion Eingang (intern) Über das Kommunikationsobjekt Zustand über Objekt gesteuert Ausgang x – Statusanzeige Grundeinstellung: Zustand über Objekt gesteuert TXB322 - TXB344 6LE005031A...
-
Seite 35: Objektliste
1 Bit Ü Zweikanal-Modus Eingang 1 Kanalfunktion A 1 Bit Ü Wert Eingang 1 Kanalfunktion B 1 Bit Ü Hinweis: Für Geräte mit zusätzlichen Eingängen ist die Bezeichnung der Objekte identisch. Nur die Objektnummer unterscheidet sich. TXB322 - TXB344 6LE005031A... -
Seite 36: Anhang
3. Anhang 3.1 Spezifikationen ■ TXB322 - TXB344 3.2 Kenndaten Produkt TXB322 TXB344 Max. Anzahl der Gruppenadressen Max. Anzahl der Zuordnungen 255 30 pro Eingang, 30 pro Eingang, Parameter 11 allgemeine, 11 allgemeine, 71 gesamt 131 gesamt Objekte TXB322 - TXB344... - Seite 37 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal D-66440 Blieskastel http://www.hagergroup.de Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager AG Sedelstrasse 2 6021 Emmenbrücke http://www.hager.ch Tel.: +41 (0)41 269 90 00...
