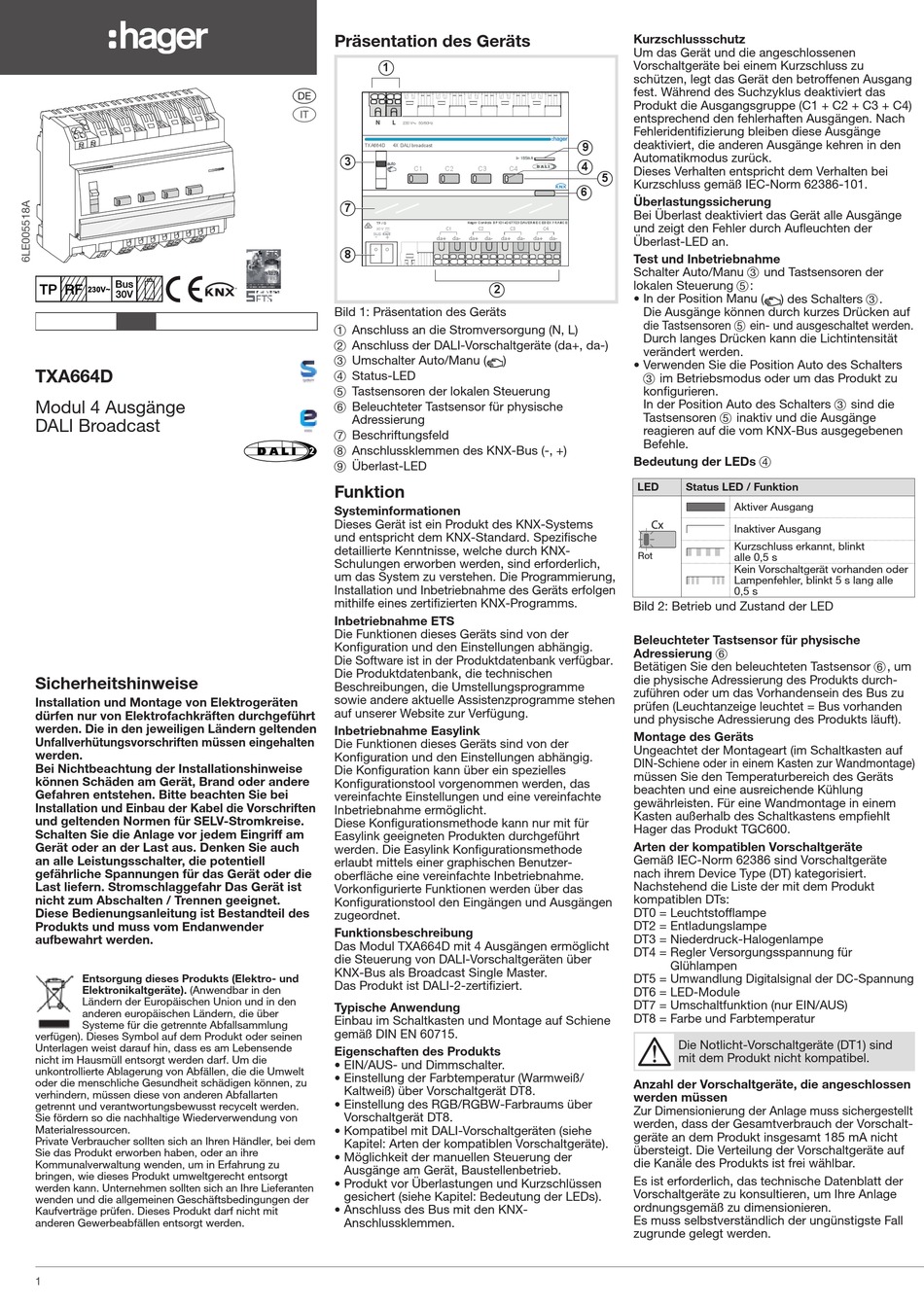

hager TXA664D Bedienungsanleitung

230V~
TXA664D
Modul 4 Ausgänge
DALI Broadcast
Sicherheitshinweise
Installation und Montage von Elektrogeräten
dürfen nur von Elektrofachkräften durchgeführt
werden. Die in den jeweiligen Ländern geltenden
Unfallverhütungsvorschriften müssen eingehalten
werden.
Bei Nichtbeachtung der Installationshinweise
können Schäden am Gerät, Brand oder andere
Gefahren entstehen. Bitte beachten Sie bei
Installation und Einbau der Kabel die Vorschriften
und geltenden Normen für SELV-Stromkreise.
Schalten Sie die Anlage vor jedem Eingriff am
Gerät oder an der Last aus. Denken Sie auch
an alle Leistungsschalter, die potentiell
gefährliche Spannungen für das Gerät oder die
Last liefern. Stromschlaggefahr Das Gerät ist
nicht zum Abschalten / Trennen geeignet.
Diese Bedienungsanleitung ist Bestandteil des
Produkts und muss vom Endanwender
aufbewahrt werden.
Entsorgung dieses Produkts (Elektro- und
Elektronikaltgeräte). (Anwendbar in den
Ländern der Europäischen Union und in den
anderen europäischen Ländern, die über
Systeme für die getrennte Abfallsammlung
verfügen). Dieses Symbol auf dem Produkt oder seinen
Unterlagen weist darauf hin, dass es am Lebensende
nicht im Hausmüll entsorgt werden darf. Um die
unkontrollierte Ablagerung von Abfällen, die die Umwelt
oder die menschliche Gesundheit schädigen können, zu
verhindern, müssen diese von anderen Abfallarten
getrennt und verantwortungsbewusst recycelt werden.
Sie fördern so die nachhaltige Wiederverwendung von
Materialressourcen.
Private Verbraucher sollten sich an Ihren Händler, bei dem
Sie das Produkt erworben haben, oder an ihre
Kommunalverwaltung wenden, um in Erfahrung zu
bringen, wie dieses Produkt umweltgerecht entsorgt
werden kann. Unternehmen sollten sich an Ihre Lieferanten
wenden und die allgemeinen Geschäftsbedingungen der
Kaufverträge prüfen. Dieses Produkt darf nicht mit
anderen Gewerbeabfällen entsorgt werden.
1
Präsentation des Geräts
1
e
y
N L
TXA664D 4X DALI broadcast
3
C1 C2
7
TP / S
C1
da+ da-
8
Bild 1: Präsentation des Geräts
1 Anschluss an die Stromversorgung (N, L)
2 Anschluss der DALI-Vorschaltgeräte (da+, da-)
3 Umschalter Auto/Manu (
4 Status-LED
5 Tastsensoren der lokalen Steuerung
6 Beleuchteter Tastsensor für physische
Adressierung
7 Beschriftungsfeld
8 Anschlussklemmen des KNX-Bus (-, +)
2
9 Überlast-LED
Funktion
Systeminformationen
Dieses Gerät ist ein Produkt des KNX-Systems
und entspricht dem KNX-Standard. Spezifische
detaillierte Kenntnisse, welche durch KNX-
Schulungen erworben werden, sind erforderlich,
um das System zu verstehen. Die Programmierung,
Installation und Inbetriebnahme des Geräts erfolgen
mithilfe eines zertifizierten KNX-Programms.
Inbetriebnahme ETS
Die Funktionen dieses Geräts sind von der
Konfiguration und den Einstellungen abhängig.
Die Software ist in der Produktdatenbank verfügbar.
Die Produktdatenbank, die technischen
Beschreibungen, die Umstellungsprogramme
sowie andere aktuelle Assistenzprogramme stehen
auf unserer Website zur Verfügung.
Inbetriebnahme Easylink
Die Funktionen dieses Geräts sind von der
Konfiguration und den Einstellungen abhängig.
Die Konfiguration kann über ein spezielles
Konfigurationstool vorgenommen werden, das
vereinfachte Einstellungen und eine vereinfachte
Inbetriebnahme ermöglicht.
Diese Konfigurationsmethode kann nur mit für
Easylink geeigneten Produkten durchgeführt
werden. Die Easylink Konfigurationsmethode
erlaubt mittels einer graphischen Benutzer-
oberfläche eine vereinfachte Inbetriebnahme.
Vorkonfigurierte Funktionen werden über das
Konfigurationstool den Eingängen und Ausgängen
zugeordnet.
Funktionsbeschreibung
Das Modul TXA664D mit 4 Ausgängen ermöglicht
die Steuerung von DALI-Vorschaltgeräten über
KNX-Bus als Broadcast Single Master.
Das Produkt ist DALI-2-zertifiziert.
Typische Anwendung
Einbau im Schaltkasten und Montage auf Schiene
gemäß DIN EN 60715.
Eigenschaften des Produkts
• EIN/AUS- und Dimmschalter.
• Einstellung der Farbtemperatur (Warmweiß/
Kaltweiß) über Vorschaltgerät DT8.
• Einstellung des RGB/RGBW-Farbraums über
Vorschaltgerät DT8.
• Kompatibel mit DALI-Vorschaltgeräten (siehe
Kapitel: Arten der kompatiblen Vorschaltgeräte).
• Möglichkeit der manuellen Steuerung der
Ausgänge am Gerät, Baustellenbetrieb.
• Produkt vor Überlastungen und Kurzschlüssen
gesichert (siehe Kapitel: Bedeutung der LEDs).
• Anschluss des Bus mit den KNX-
Anschlussklemmen.
Kurzschlussschutz
Um das Gerät und die angeschlossenen
Vorschaltgeräte bei einem Kurzschluss zu
schützen, legt das Gerät den betroffenen Ausgang
fest. Während des Suchzyklus deaktiviert das
Produkt die Ausgangsgruppe (C1 + C2 + C3 + C4)
entsprechend den fehlerhaften Ausgängen. Nach
Fehleridentifizierung bleiben diese Ausgänge
deaktiviert, die anderen Ausgänge kehren in den
9
Automatikmodus zurück.
I> 185mA
4
Dieses Verhalten entspricht dem Verhalten bei
C3 C4
5
Kurzschluss gemäß IEC-Norm 62386-101.
6
Überlastungssicherung
Bei Überlast deaktiviert das Gerät alle Ausgänge
Hager Controls BP10140 67703 SAVERNE CEDEX FRANCE
und zeigt den Fehler durch Aufleuchten der
C2 C3 C4
Überlast-LED an.
da+ da- da+ da- da+ da-
Test und Inbetriebnahme
Schalter Auto/Manu 3 und Tastsensoren der
lokalen Steuerung 5:
2
• In der Position Manu (
)
• Verwenden Sie die Position Auto des Schalters
Bedeutung der LEDs 4
LED
Rot
Bild 2: Betrieb und Zustand der LED
Beleuchteter Tastsensor für physische
Adressierung 6
Betätigen Sie den beleuchteten Tastsensor 6, um
die physische Adressierung des Produkts durch-
zuführen oder um das Vorhandensein des Bus zu
prüfen (Leuchtanzeige leuchtet = Bus vorhanden
und physische Adressierung des Produkts läuft).
Montage des Geräts
Ungeachtet der Montageart (im Schaltkasten auf
DIN-Schiene oder in einem Kasten zur Wandmontage)
müssen Sie den Temperaturbereich des Geräts
beachten und eine ausreichende Kühlung
gewährleisten. Für eine Wandmontage in einem
Kasten außerhalb des Schaltkastens empfiehlt
Hager das Produkt TGC600.
Arten der kompatiblen Vorschaltgeräte
Gemäß IEC-Norm 62386 sind Vorschaltgeräte
nach ihrem Device Type (DT) kategorisiert.
Nachstehend die Liste der mit dem Produkt
kompatiblen DTs:
DT0 = Leuchtstofflampe
DT2 = Entladungslampe
DT3 = Niederdruck-Halogenlampe
DT4 = Regler Versorgungsspannung für
DT5 = Umwandlung Digitalsignal der DC-Spannung
DT6 = LED-Module
DT7 = Umschaltfunktion (nur EIN/AUS)
DT8 = Farbe und Farbtemperatur
Anzahl der Vorschaltgeräte, die angeschlossen
werden müssen
Zur Dimensionierung der Anlage muss sichergestellt
werden, dass der Gesamtverbrauch der Vorschalt-
geräte an dem Produkt insgesamt 185 mA nicht
übersteigt. Die Verteilung der Vorschaltgeräte auf
die Kanäle des Produkts ist frei wählbar.
Es ist erforderlich, das technische Datenblatt der
Vorschaltgeräte zu konsultieren, um Ihre Anlage
ordnungsgemäß zu dimensionieren.
Es muss selbstverständlich der ungünstigste Fall
zugrunde gelegt werden.
) des Schalters 3.
Die Ausgänge können durch kurzes Drücken auf
die Tastsensoren 5 ein- und ausgeschaltet werden.
Durch langes Drücken kann die Lichtintensität
verändert werden.
3 im Betriebsmodus oder um das Produkt zu
konfigurieren.
In der Position Auto des Schalters 3 sind die
Tastsensoren 5 inaktiv und die Ausgänge
reagieren auf die vom KNX-Bus ausgegebenen
Befehle.
Status LED / Funktion
Aktiver Ausgang
Inaktiver Ausgang
Kurzschluss erkannt, blinkt
alle 0,5 s
Kein Vorschaltgerät vorhanden oder
Lampenfehler, blinkt 5 s lang alle
0,5 s
Glühlampen
Die Notlicht-Vorschaltgeräte (DT1) sind
mit dem Produkt nicht kompatibel.
