hager TXA304 Applikationsbeschreibung
Modul 2-4-10 eingänge
Vorschau ausblenden
Andere Handbücher für TXA304:
- Bedienungsanleitung (4 Seiten) ,
- Applikationsbeschreibung (40 Seiten)
Werbung
Quicklinks
5
A faire
Bestellnummer
TXA304
TXA310
TXB302
TXB304

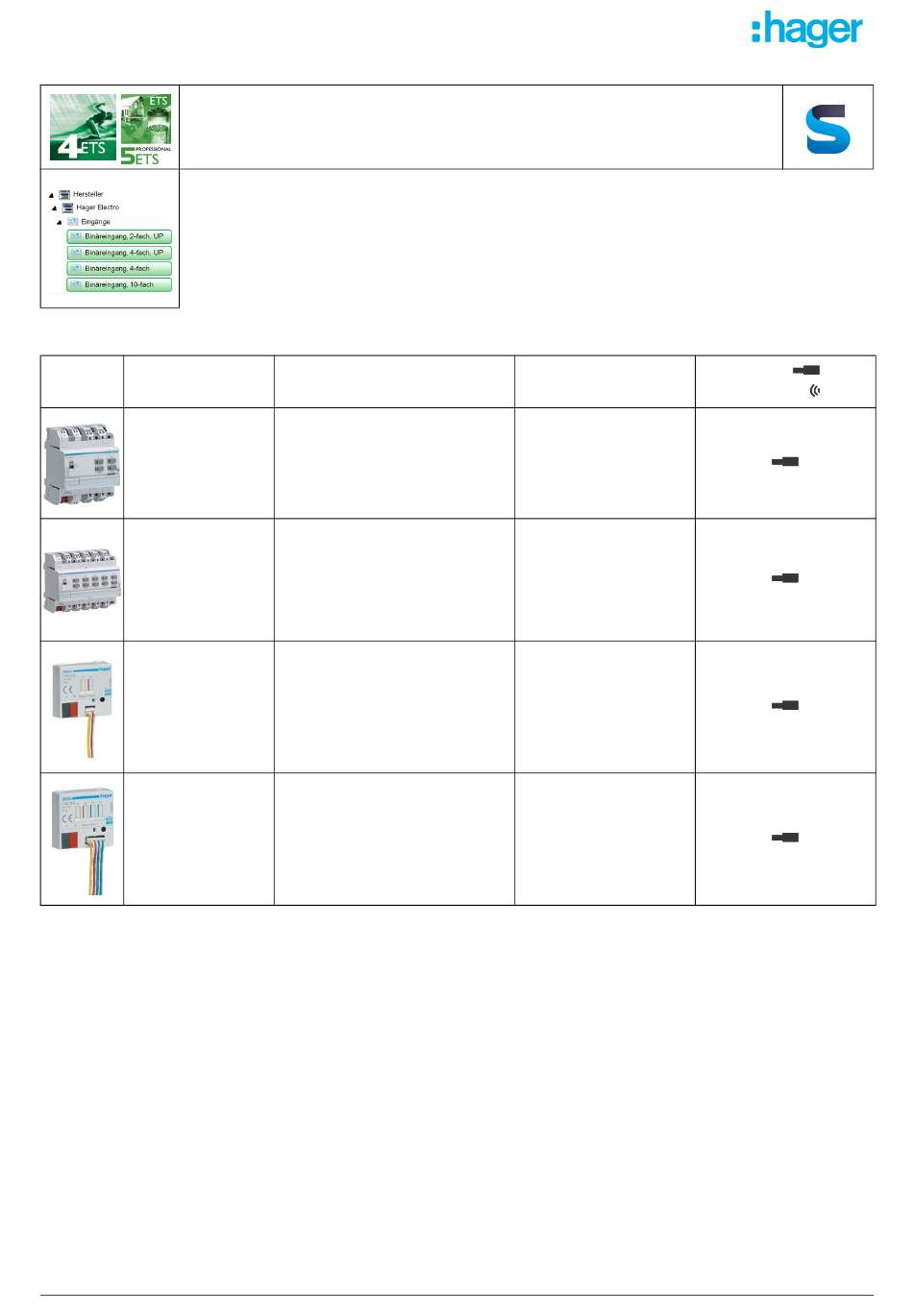

TXA304 - TXA310 - TXB302 - TXB304
Applikationsbeschreibung
Elektrische / mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts
Produktbezeichnung

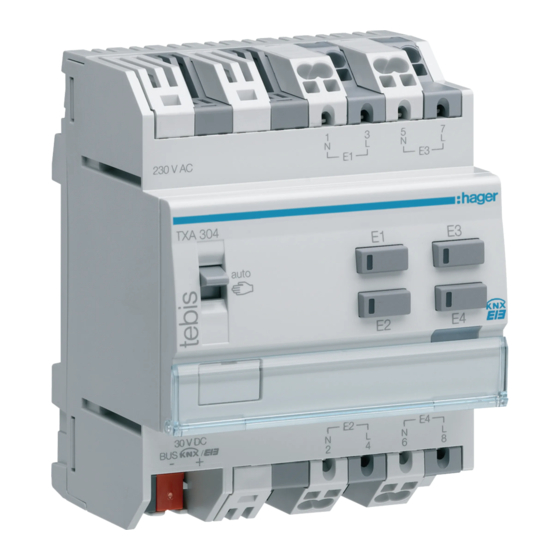

Binäreingang 4-fach 230 V
Binäreingang 10-fach 230 V
Binäreingang, 2-fach, UP
Binäreingang, 4-fach, UP
Ref.
Anwendungssoftware
STXA304
STXA310
STXB302
STXB304
1
Modul 2-4-10 Eingänge
TP-Produkt
Funkprodukt
6LE005017A
Werbung
Verwandte Anleitungen für hager TXA304
Inhaltszusammenfassung für hager TXA304
- Seite 1 Elektrische / mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts Ref. TP-Produkt Bestellnummer Produktbezeichnung Anwendungssoftware Funkprodukt TXA304 Binäreingang 4-fach 230 V STXA304 TXA310 Binäreingang 10-fach 230 V STXA310 TXB302 Binäreingang, 2-fach, UP STXB302 TXB304 Binäreingang, 4-fach, UP STXB304 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 2 1.2 Funktion des Produkts ..........................6 2. Konfiguration und Parametereinstellungen der Eingänge................8 2.1 Parameter ..............................8 2.1.1 Allgemeine Parameter ........................8 2.1.2 Netzausfallüberwachung (Betrifft nur TXA304 und TXA310)............10 2.1.3 Verhalten bei Bus-Unterbrechung....................10 2.2 Parametereinstellung ..........................11 2.2.1 Taster UM ............................11 2.2.2 EIN / AUS............................
- Seite 3 1.1 Installation des Produkts 1.1.1 Allgemeines Schema Last TXA 304 Dimmer KNX TXA 310 EIN / AUS - Rollladen / Jalousien TXB 302 TXB 304 Rollladen / Jalousien Heizung TCP/IP Local Server Touch-screen Touchpad Smartphone TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 4 1.1.2 Beschreibung des Geräts ■ Modulare Produkte (TXA304 - TXA310) ■ UP-Produkte (TXB302 - TXB304) TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 5 Das Gerät bleibt im Programmiermodus bis die physikalische Adresse über ETS gesendet wurde. Eine erneute Betätigung dient zum Verlassen des Programmiermodus. 1.1.4 Applikation Applikation Bestellnummer TL340C TXA304 TL310A TXA310 TL302B TXB302 TL304B TXB304 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 6 Umkehrung des Ausgangszustandes. ■ Zwangssteuerung Die Funktion Zwangssteuerung dient zur Zwangssteuerung von Ausgängen. Die Wirkung der Zwangssteuerung hängt vom Ausgangstyp ab: Beleuchtung EIN / AUS, Rollladen / Jalousie AB / AUF, Heizung. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 7 Blockierung muss beendet werden, damit der Eingangszustand wieder auf den Bus gesendet wird. ■ Netzausfallüberwachung (Betrifft nur TXA304 und TXA310) Die Netzausfallüberwachung dient zur Vermeidung von Fehlinterpretationen des Eingangszustandes durch Netzausfall. Beim TXA304 / 310 dient der Eingang 1 als Spannungsreferenz für die Netzausfallüberwachung. Kommunikationsobjekte: Blockierung Betriebszustand EIN / AUS...
- Seite 8 400 ms, 500 ms, 600 ms, 700 ms, Dieser Parameter definiert die minimale Langer Tastendruck Dimmen, 800 ms, 900 ms, 1 s Schliesszeit des Kontaktes, um als Dimm- Rollladen / Jalousien. oder Fahrbefehl erkannt zu werden. Grundeinstellung: 500 ms TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 9 * Wenn die Schalterposition nicht mit der Parametereinstellung des Gerätes übereinstimmt, blinken die Kontrollleuchten der Eingänge. ** Dieser Parameter ist nur sichtbar, wenn der Parameter Aktivierung der lokalen Handbedienung folgenden Wert hat. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 10 2.1.2 Netzausfallüberwachung (Betrifft nur TXA304 und TXA310) Die Netzausfallüberwachung dient dazu, Zustandsänderungen durch Spannungsausfall an einem oder mehreren Eingängen zu erkennen, die an der gleichen Phase angeschlossen sind wie der Eingang 1. Dieser dient als Spannungsreferenz für die parametrierten Eingänge.
- Seite 11 Ein EIN-Befehl auf dem Objekt Einschaltwischer bei unseren TXA Produkten schaltet den Ausgang für die eingestellte Zeit ein. Ein Aus-Befehl auf dem Objekt Einschaltwischer schaltet den Ausgang ab. Folgt ein EIN- Befehl obwohl der Ausgang noch eingeschaltet ist, so wird die Einschaltzeit erneut gestartet (retriggert). TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 12 Taster (UM) Objekt EIN / AUS Eingang verbunden Einschaltwischer Objekt Einschaltwischer Befehl beim Schließen / Öffnen des Eingangskontakts : - Taster UM / - - Einschaltwischer / - - / -Taster UM Zustandsanzeige TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 13 - Wenn Kontakt geschlossen - Wenn Kontakt geöffnet - Wenn Kontakt geschlossen und geöffnet - Zykluszeit Periodisches Senden - Dauer (1 Sek bis 24 h) - Blockierung : - Nicht benutzt - Benutzt TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 14 Verriegelung der Tasten. Während der Blockierung Verriegelung werden keine Befehle Grundeinstellung: Nicht benutzt gesendet. * Dieser Parameter ist nur sichtbar, wenn der Parameter Periodisches Senden einen anderen Wert hat als: Nicht benutzt. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 15 Beim 1 Tasten dimmen erfolgt das EIN – AUS schalten bzw. Hoch - Abdimmen mit einer Taste. Bild 5 Eingang 1 EIN / AUS Abdimmen (AUS) Hochdimmen (EIN) Dimmen Stop Stopp Zustandsanzeige EIN / 100% Ausgang Apl: Langer Tastendruck TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 16 Parametereinstellungen Bild 6 Beispiel : Eingang 1: Hochdimmen (EIN) Eingang 2: Abdimmen (AUS) Eingang 1 Eingang 2 EIN / AUS Hochdimmen (EIN) Abdimmen (AUS) Dimmen Stopp Stopp 100% Ausgang Apl: Langer Tastendruck TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 17 Diese Funktion dient zum Steuern von Rollläden / Jalousien mit einer Taste (Eingang). Funktionswechsel nach jeder Betätigung (AB, STOPP, AUF, STOPP). Das Verstellen der Lamellen ist hier nicht möglich. ➜ Parametereinstellungen Bild 7 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 18 Beim Drücken des Tasters sendet der Eingang über das Objekt AUF / AB einen Fahrbefehl auf den Bus. Wird der Taster wieder losgelassen, sendet der Eingang über das Objekt Lamellenwinkel / Stopp einen Stoppbefehl auf den Bus. ➜ Parametereinstellungen Bild 9 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 19 Die Funktionsweise des Eingangskontakts kann je nach Öffnung oder Schließung des Kontakts konfiguriert werden (AUF, AB). 6 verschiedene Kombinationen stehen zur Verfügung: Funktion beim Drücken der Taste Funktion beim Loslassen der Taste ➜ Parametereinstellungen Bild 10 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 20 Grundeinstellung: Nicht benutzt werden keine Befehle gesendet. * Dieser Parameter ist nur sichtbar wenn der Parameter Funktionsart folgenden Wert hat: Schaltkontakt und der Parameter Periodisches Senden einen anderen Wert hat als: Nicht benutzt. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 21 Download der Eingangszustand Grundeinstellung: Nicht benutzt auf den Bus gesendet wird. Die Blockierungsfunktion dient Nicht benutzt, Benutzt zur Verriegelung der Tasten. Blockierung Während der Verriegelung Grundeinstellung: Nicht benutzt werden keine Befehle gesendet. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 22 Schwellwert beim Drücken der Schwellwert beim Loslassen der Taste Taste Komfort Nachtabsenkung Komfort Nachtabsenkung Frostschutz Auto Standby Komfort Standby Nachtabsenkung Komfort Frostschutz Komfort Nachtabsenkung Auto Frostschutz Standby Standby Komfort Frostschutz ➜ Parametereinstellungen Bild 12 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 23 Nicht benutzt, Benutzt zur Verriegelung der Tasten. Blockierung Während der Verriegelung Grundeinstellung: Nicht benutzt werden keine Befehle gesendet. * Dieser Parameter ist nur sichtbar, wenn der Parameter Periodisches Senden folgenden Wert hat: Nicht benutzt. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 24 Wert-Typ und die Einheit die auf den Bus gesendet werden. Grundeinstellung: Dimmwert Steigende Flanke (Schliesser), Dieser Parameter definiert die Fallende Flanke (Öffner), Aktive Flanke Flanke, die den Befehl auf den Bus sendet. Grundeinstellung: Steigende Flanke (Schliesser) TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 25 Diese Funktion dient zum Abrufen und Speichern von Szenen unterschiedlicher Ausgangstypen (Panikschaltung, Fernsehen, usw.). Über das Objekt Szene wird die Szenennummer und das Abrufen bzw. Speichern einer Szene auf den Bus gesendet. Szenenaktivierung durch Taster (Impuls) ➜ Parametereinstellungen Bild 14 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 26 Verriegelung der Tasten. Blockierung Während der Verriegelung Grundeinstellung: Nicht benutzt werden keine Befehle gesendet. * Dieser Parameter ist nur sichtbar, wenn der Parameter Szenenspeicherung durch extra langen Tastendruck folgenden Wert hat: Benutzt. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 27 Zustand versetzen. • Den Zustand der Ausgänge speichern durch einen langen Druck von mehr als 5 auf den Sender der die Szene auslöst. Die Speicherung wird durch die vorübergehende Aktivierung der Ausgänge angezeigt. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 28 1 min, 2 min, 3 min, 4 min, 5 min, 10 min, Zykluszeit periodisches Wiederholungszeit des zyklischen 15 min, 30 min, 1 h, 2 h, 3 h, 6 h, 12 h, 24 h. Senden * Sendens. Grundeinstellung: 30 min TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 29 Werden innerhalb der erten 10 s weitere EIN-Befehle auf das Objekt Zeitschalter gesendet, so berechnet sich die Einschaltdauer des Ausgangs wie folgt. Einschaltdauer = (1 + Anzahl weitere Betätigungen ) * eingestellte Zeit. ➜ Parametereinstellungen Bild 16 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 30 Verriegelung der Tasten. Blockierung Während der Verriegelung Grundeinstellung: Nicht benutzt werden keine Befehle gesendet. * Dieser Parameter ist nur sichtbar, wenn der Parameter Periodisches Senden einen anderen Wert hat als: Nicht benutzt. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 31 Funktion für Kanal *1 (Langer (Langer Tastendruck) Tastendruck). Grundeinstellung: Taster UM Die Blockierungsfunktion dient Nicht benutzt, Benutzt zur Verriegelung der Tasten. Blockierung Während der Verriegelung Grundeinstellung: Nicht benutzt werden keine Befehle gesendet. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 32 Der Parameter definiert den Wert, Wert Grundeinstellung: 300 Lux der auf den Bus gesendet wird. -Dimmwert, 0% bis 100% in 1% Schritten Grundeinstellung: 0% -Wert, 0 bis 65535 in 1 Schritten Grundeinstellung: 1 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 33 Grundeinstellung: 0% -Wert, 0 bis 65535 in 1 Schritten Grundeinstellung: 1 Die Blockierungsfunktion dient Nicht benutzt, Benutzt zur Verriegelung der Tasten. Blockierung Während der Verriegelung Grundeinstellung: Nicht benutzt werden keine Befehle gesendet. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 34 Eingang 1 Kanalfunktion A 1 Bit Ü Wert Eingang 1 Kanalfunktion B 1 Bit Ü Hinweis: Für Geräte mit zusätzlichen Eingängen ist die Bezeichnung der Objekte identisch. Nur die Objektnummer unterscheidet sich. TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 35 3. Anhang 3.1 Spezifikationen 3.1.1 TXA304 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 36 3.1.2 TXA310 3.1.3 TXB302 - TXB304 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 37 23 je Eingang, plus 26 pro Eingang, 26 pro Eingang, 11 allgemeine 11 allgemeine Parameter 10 allgemeine, 10 allgemeine, Parameter, Parameter, 114 gesamt 166 gesamt insgesamt also 103 insgesamt also 241 Objekte TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
- Seite 38 Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager AG Sedelstrasse 2 6021 Emmenbrücke http://www.hager.ch Tel.: +41 (0)41 269 90 00 TXA304 - TXA310 - TXB302 - TXB304 6LE005017A...
