hager TXA304 Applikationsbeschreibung
Modul 2-4-6-10 eingänge
Vorschau ausblenden
Andere Handbücher für TXA304:
- Bedienungsanleitung (4 Seiten) ,
- Applikationsbeschreibung (38 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

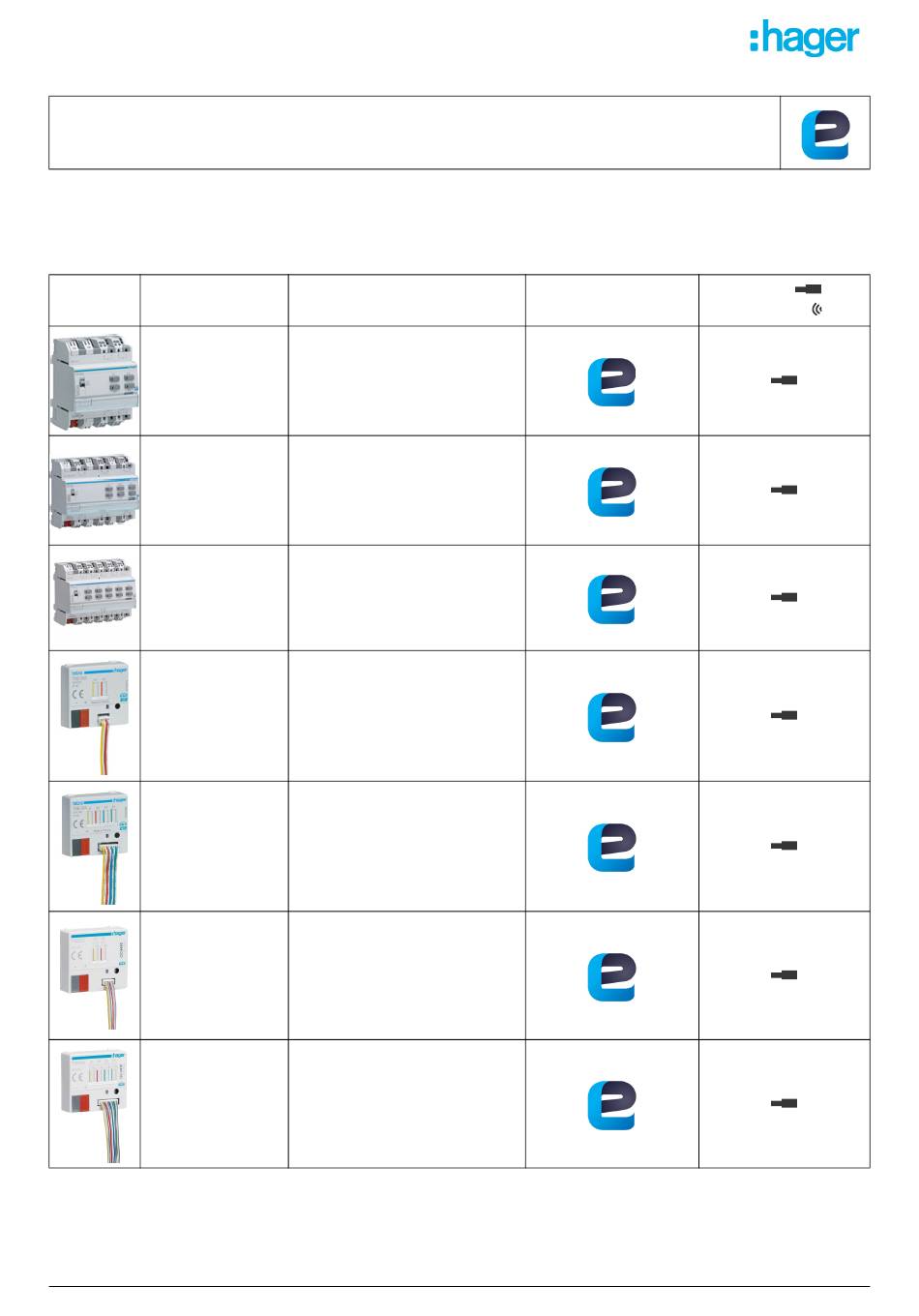

Bestellnummer
TXA304
TXA306
TXA310
TXB302
TXB304
TXB322
TXB344
TXA304 - TXA306 - TXA310
TXB302 - TXB304 -TXB322 - TXB344
Applikationsbeschreibung
Elektrische/mechanische Daten: Siehe Bedienungsanleitung des Produkts
Produkt-bezeichnung

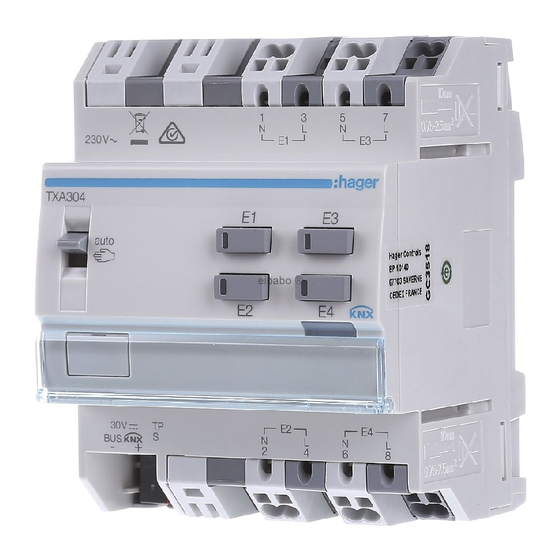

Modul 4 Eingänge modular
230 V
Modul 6 Eingänge modular
verschiedene Spannungen
Modul 10 Eingänge modular
230 V
2 Eingänge zum Einbauen
4 Eingänge zum Einbauen
2 Eingänge zum Einbauen + 2-
fach Ausgang LED
4 Eingänge zum Einbauen + 4-
fach Ausgang LED
Applikations-
programm
1
Modul 2-4-6-10 Eingänge
TP-Produkt
Funkprodukt
6LE005038A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hager TXA304
Inhaltszusammenfassung für hager TXA304
- Seite 1 2 Eingänge zum Einbauen TXB304 4 Eingänge zum Einbauen 2 Eingänge zum Einbauen + 2- TXB322 fach Ausgang LED 4 Eingänge zum Einbauen + 4- TXB344 fach Ausgang LED TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344...
-
Seite 2: Inhaltsverzeichnis
3.3 Konfiguration der Verknüpfungen für die Statusanzeige eines LED-Ausgangs........34 4. Anhang................................ 37 4.1 Spezifikationen............................37 4.1.1 TXA304 ............................37 4.1.2 TXA306 ............................38 4.1.3 TXA310 ............................38 4.1.4 TXB302-TXB304..........................39 4.1.5 TXB322-TXB344..........................39 4.2 Kenndaten.............................. 39 TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 3: Allgemeines
Dieses Gerät kann auch mithilfe des Konfigurationstools TXA100 parametriert werden. Es setzt sich aus einem TJA665-Konfigurationsserver zusammen. Es ist zwingend notwendig, eine Aktualisierung der Softwareversion des Konfigurationsservers durchzuführen. (Bitte in der Bedienungsanleitung TXA100 nachlesen). TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 4: Allgemein Beschreibung
2. Allgemein Beschreibung 2.1 Installation des Geräts 2.1.1 Übersichtsdarstellung 2.1.1.1 Modulare Produkte Last TXA304 Dimmer TXA306 Schalten - Rollladen/ Jalousie TXA310 Rollladen/Jalousie Heizung TCP/IP Local Server Touchscreen Touchpad Smartphone TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 5: Eingebaute Produkte
2.1.1.2 Eingebaute Produkte Last TXB302 / TXB322 Dimmer Schalten Rollladen/ Jalousie TXB304 / TXB344 Rollladen/Jalousie Heizung TCP/IP Local Server Touchscreen Touchpad Smartphone TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 6: Beschreibung
2.1.2 Beschreibung 2.1.2.1 Modulare Produkte TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 7: Physikalische Adressierung
Der Programmiermodus ist aktiviert bis die physikalische Adresse von der ETS übertragen wird. Durch erneutes Betätigen des Tasters wird der Programmiermodus verlassen. Die physikalische Adressierung kann im Automatik- oder Handbetrieb erfolgen. TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 8: Funktionsmodule Der Applikation
Die LED-Ausgänge (Statusanzeige) erlauben die Steuerung des Einschaltens der herkömmlichen LED-Anzeigen. Mit dieser Funktion kann für jeden LED-Ausgang der angezeigte Kreislauf ausgewählt werden: • Der vom entsprechenden Eingang gesteuerte Kreislauf, • Jeder andere Kreislauf der Installation. TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 9: Programmierung Durch Easy Tool
3. Programmierung durch Easy Tool 3.1 Einführung in das Gerät ■ TXA304: Modul 4 Eingänge modular 230 V Übersicht Gerät: Übersicht der Kanäle: 4 Eingänge 0 ausgang TXA304 - 1 - 1 Haus TXA304 - 1 - 2 Haus TXA304 - 1 - 3... - Seite 10 TXA306 - 1 - 4 Haus TXA306 - 1 - 5 Haus TXA306 - 1 - 6 Haus ■ TXA310: Modul 10 Eingänge modular 230 V Übersicht Gerät: TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344...
- Seite 11 ■ TXB302: Modul 2 Eingänge zum Einbauen Übersicht Gerät: Übersicht der Kanäle: 2 Eingänge 0 ausgang TXB302 - 1 - 1 Haus TXB302 - 1 - 2 Haus TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344...
- Seite 12 TXB322 - 1 - 1 TXB322 - 1 - 1 Haus Haus - Gemeinsame Funktionen TXB322 - 1 - 2 TXB322 - 1 - 2 Haus Haus - Gemeinsame Funktionen TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344...
- Seite 13 TXB344 - 1 - 4 Haus Haus - Gemeinsame Funktionen ■ Verfügbare Funktionen: Eingang Beleuchtung Zwangssteuerung Ein Zwangssteuerung Aus Schalten ON allgemein Um (Toggeln) OFF allgemein Zeitschalter ON/OFF allgemein Szene TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344...
- Seite 14 Schalter AUF Ab allgemein Schalter AB Auf/Ab allgemein Szene Heizung/Kühlung Komfort Betrieb Komfort-/Standby-Betrieb Sparbetrieb Schutzbetrieb/Auto Standby-Betrieb Zwangssteuerung Komfort Schutzbetrieb Zwangssteuerung Schutz Auto Komfort zeitgesteuert Betrieb Komfort/Eco Stopp Heizung-Kühlung Szene TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344...
-
Seite 15: Betriebsart Der Eingänge
Hinweis: Für die Funktion Szene siehe: Szene. Ein: Ermöglicht, die Beleuchtungsanlage anzuschalten. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Beleuchtung Die Aktivierung des Eingangs durch kurzes Drücken bewirkt das Einschalten des Lichts. - Seite 16 Schalten: Ermöglicht, die Beleuchtungsanlage an- oder auszuschalten (Schalter). Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Beleuchtung Das Schließen des Eingangskontakts bewirkt das Einschalten des Lichts. Das Öffnen des Eingangskontakts bewirkt das Ausschalten des Lichts.
- Seite 17 Statusanzeige Schalten Ausgang Um (Toggeln): Ermöglicht, den Status der Beleuchtungsanlage zu invertieren. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Beleuchtung Die Aktivierung des Eingangs durch kurzes Drücken bewirkt das Umschalten zwischen Einschalten und Ausschalten.
- Seite 18 Mit einem kurzen Druck auf den Taster wird der Zeitschalter wieder gestartet. Die Zeitschaltung kann vor Ablauf der Verzögerungszeit durch ein langes Drücken unterbrochen werden. Kurzzeit Langzeit Eingang Zeitschalter Anfang Ende TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344...
- Seite 19 Mit der Zeitschalter-Funktion kann ein Beleuchtungskreis für eine einstellbare Dauer eingeschaltet werden. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Beleuchtung Die Aktivierung des Eingangs durch kurzes Drücken <1 s bewirkt das zeitverzögerte Einschalten des Lichts.
-
Seite 20: Zwangssteuerung
Zwangssteuerungsende oder Alarmende werden berücksichtigt. Zwangssteuerung Ein: Ermöglicht, die Beleuchtungsanlage zwangsweise zu steuern und angeschaltet zu lassen. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Beleuchtung Die Aktivierung des Eingangs bewirkt die Zwangssteuerung des Ausgangs bei EIN. - Seite 21 Beleuchtungskreise höher ist als 20. ON allgemein: Zum Einschalten der Gesamtheit eines Beleuchtungskreises. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Beleuchtung Die Aktivierung des Eingangs durch kurzes Drücken bewirkt das Einschalten des Lichts. Aufeinanderfolgende Aktivierungen behalten das Licht bei.
-
Seite 22: Relatives Dimmen
Hinweis: Für die Funktion Szene siehe: Szene. Dimmen heller/ON: Ermöglicht, den Ausgangswert zu steigern. Eingänge Ausgänge TXA304 - 1 - 1 TXA663 - 1 - 1 Haus Haus - Dimmen Die Aktivierung des Eingangs durch kurzes Drücken bewirkt das Einschalten des Lichts auf der zuletzt gespeicherten Stufe. -
Seite 23: Rollladen/Jalousie
Jalousie AB Zwangssteuerung Ab Auf/ab Toggeln Windalarm Auf/Ab Regenalarm Ab/Auf Auf allgemein Schalter AUF Ab allgemein Schalter AB Auf/Ab allgemein Szene Hinweis: Für die Funktion Szene siehe: Szene. TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... - Seite 24 Jalousie AUF: Ermöglicht, eine Jalousie zu heben oder anzuhalten, bzw. die Lamellen einer Jalousie zu neigen. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Rollladen Die Aktivierung des Eingangs durch kurzes Drücken bewirkt das kurze Schließen des Ausgangskontakts Auf (funktion ausrichtung der lamellen einer jalousie).
- Seite 25 Auf/Ab: Ermöglicht, einen Rollladen oder eine Jalousie mithilfe eines Schalters hoch- oder herunterzufahren. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Rollladen Schließen des Eingangskontakts: verzögertes schließen des ausgangskontakts auf. Öffnen des Eingangskontakts: verzögertes schließen des ausgangskontakts ab.
- Seite 26 Zwangssteuerungsende oder Alarmende werden berücksichtigt. Zwangssteuerung Auf: Ermöglicht die Zwangssteuerung AUF eines Rollladens oder einer Jalousie. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Rollladen Schließen des Eingangskontakts: aktivierung der zwangssteuerung und verzögertes schließen des ausgangskontakts auf.
-
Seite 27: Auf/Ab Allgemein
Regenalarm: Ermöglicht, den Rollladen oder die Jalousie in eine festgelegte Position zu versetzen, sobald der Alarm aktiviert ist. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Rollladen Schließen des Eingangskontakts: aktivierung des regenalarms. -
Seite 28: Heizung/Kühlung
Ab allgemein: Ermöglicht, eine Reihe von Rollläden und Jalousien herunterzufahren oder anzuhalten. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Rollladen Die Aktivierung des Eingangs durch langes Drücken bewirkt das zeitverzögerte Schließen des Ausgangskontakts Ab (Funktion Ab eines Rollladens oder einer Jalousie). -
Seite 29: Betriebsmodusumschaltung
Die Steuerung der Heizung erfolgt in Bezug auf einen Heizungssollwert. Komfort Betrieb: Ermöglicht die Aktivierung des Komfortbetriebs für die Heizung. Eingänge Ausgänge TXA304 - 1 - 1 TXA230 - 1 - 1 Haus Haus - Heizung/Kühlung Das Schließen des Eingangskontakts bewirkt die Aktivierung des Komfortbetriebs. - Seite 30 Betrieb Komfort/Eco: Ermöglicht das Umschalten zwischen Komfort-Betrieb und Eco-Betrieb für die Heizung. Eingänge Ausgänge TXA304 - 1 - 1 TXA230 - 1 - 1 Haus Haus - Heizung/Kühlung Das Schließen des Eingangskontakts bewirkt die Aktivierung des Komfortbetriebs. Das Öffnen des Eingangskontakts bewirkt die Aktivierung des Eco-Betriebs.
-
Seite 31: Komfort Zeitgesteuert
Zwangssteuerungsende oder Alarmende werden berücksichtigt. Zwangssteuerung Komfort: Ermöglicht die Aktivierung und Beibehaltung des Komfortbetriebs. Eingänge Ausgänge TXA304 - 1 - 1 WKT660 - 1 - 9 Haus Haus - Heizung/Kühlung Das Schließen des Eingangskontakts bewirkt die Aktivierung und Beibehaltung des Komfortbetriebs. -
Seite 32: Stopp Heizung-Kühlung
Um diese Funktion zu parametrieren, erfolgt die Verknüpfung zwischen 2 Eingängen: Eingänge TXA304 - 1 - 1 Haus WYT62x - 1 - 5 Haus Die Aktivierung des Eingangs durch ein kurzes Drücken bewirkt die Aktivierung des Komfort-Betriebs für eine bestimmte Dauer. Wenn die Verzögerung läuft, bewirkt eine Aktivierung des Eingangs durch langes Drücken die Rückkehr zum Betrieb, der normalerweise aktiv ist. - Seite 33 (Szenario verlassen, Atmosphäre Lesen usw.). Szene: Die Szene wird durch das Drücken eines Tasters aktiviert. Eingänge Ausgänge TXA304 - 1 - 1 TXA604 - 1 - 1 Haus Haus - Beleuchtung Die Aktivierung des Eingangs bewirkt die Aktivierung der Szene.
-
Seite 34: Konfiguration Der Verknüpfungen Für Die Statusanzeige Eines Led-Ausgangs
Eingängen und den LED-Ausgängen. Ein: Zum Einschalten der Ausgangs-LED, die das Einschalten des Beleuchtungskreises anzeigt. Eingänge Ausgänge TXA304 - 1 - 1 TXB322 - 1 - 1 Haus Haus - Beleuchtung Schließen des Eingangskontakts: Die Ausgangs-LED wird eingeschaltet und zeigt so das Einschalten des Beleuchtungskreises an. - Seite 35 Dimmen heller/dunkler Auf/Ab: Zur Anzeige des Status der letzten Bewegung des Rollladens. Eingänge Ausgänge TXA304 - 1 - 1 TXB322 - 1 - 1 Haus Haus - Beleuchtung Schließen des Eingangskontakts: Die Ausgangs-LED wird eingeschaltet und zeigt so die Aufwärtsbewegung des Rollladens an.
- Seite 36 Stopp Heizung-Kühlung: Zur Anzeige des Status des Schutz-Betriebs für die Heizung und die Kühlung je nach Betriebsart. Eingänge Ausgänge TXA304 - 1 - 1 TXB322 - 1 - 1 Haus Haus - Beleuchtung Schließen des Eingangskontakts: Die Ausgangs-LED wird eingeschaltet und zeigt so die Aktivierung des Schutz- Betriebs an, ungeachtet dessen, ob der Heizungs- oder Kühlbetrieb aktiv ist.
-
Seite 37: Anhang
4. Anhang 4.1 Spezifikationen 4.1.1 TXA304 TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 38: Txa306
4.1.2 TXA306 4.1.3 TXA310 TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... -
Seite 39: Txb302-Txb304
4.1.4 TXB302-TXB304 4.1.5 TXB322-TXB344 4.2 Kenndaten Gerät TXA304 TXA306 TXA310 TXB302 TXB304 TXB322 TXB344 Max. Anzahl der Gruppenadressen Max. Anzahl der Zuordnungen TXA304 - TXA306 - TXA310 6LE005038A TXB302 - TXB304 -TXB322 - TXB344... - Seite 40 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal D-66440 Blieskastel http://www.hagergroup.de Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager AG Sedelstrasse 2 6021 Emmenbrücke http://www.hager.ch Tel.: +41 (0)41 269 90 00...
