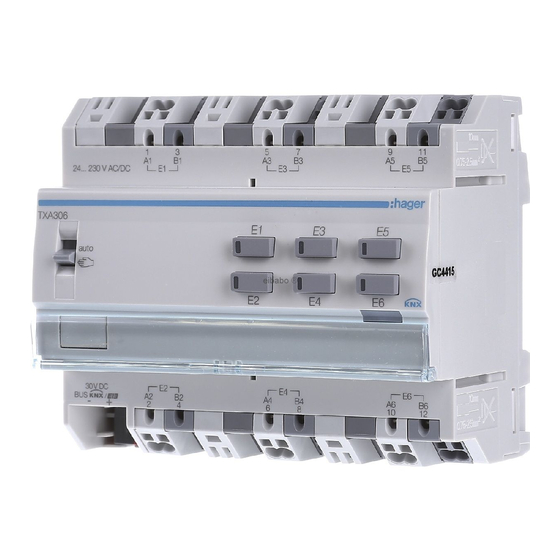

Modularer 6 fach multispannungs-eingang
Vorschau ausblenden Andere Handbücher für TXA306:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
5
Bestellnummer
TXA306
Sensoren (Tastsensor,
Schalter, Schaltkontakt)

Inhaltsverzeichnis

1. Präsentation der Funktionen der Anwendungssoftware TL306A...................................................................................... 2
2. Konfiguration und Parametereinstellungen der Eingänge ................................................................................................ 4
2.1 Allgemeine Parameter ................................................................................................................................................. 4
2.2 Objektliste.................................................................................................................................................................... 7
2.3 Parametereinstellung................................................................................................................................................... 8
3. Kenndaten....................................................................................................................................................................... 30
4. Physikalische Adressierung ............................................................................................................................................ 30

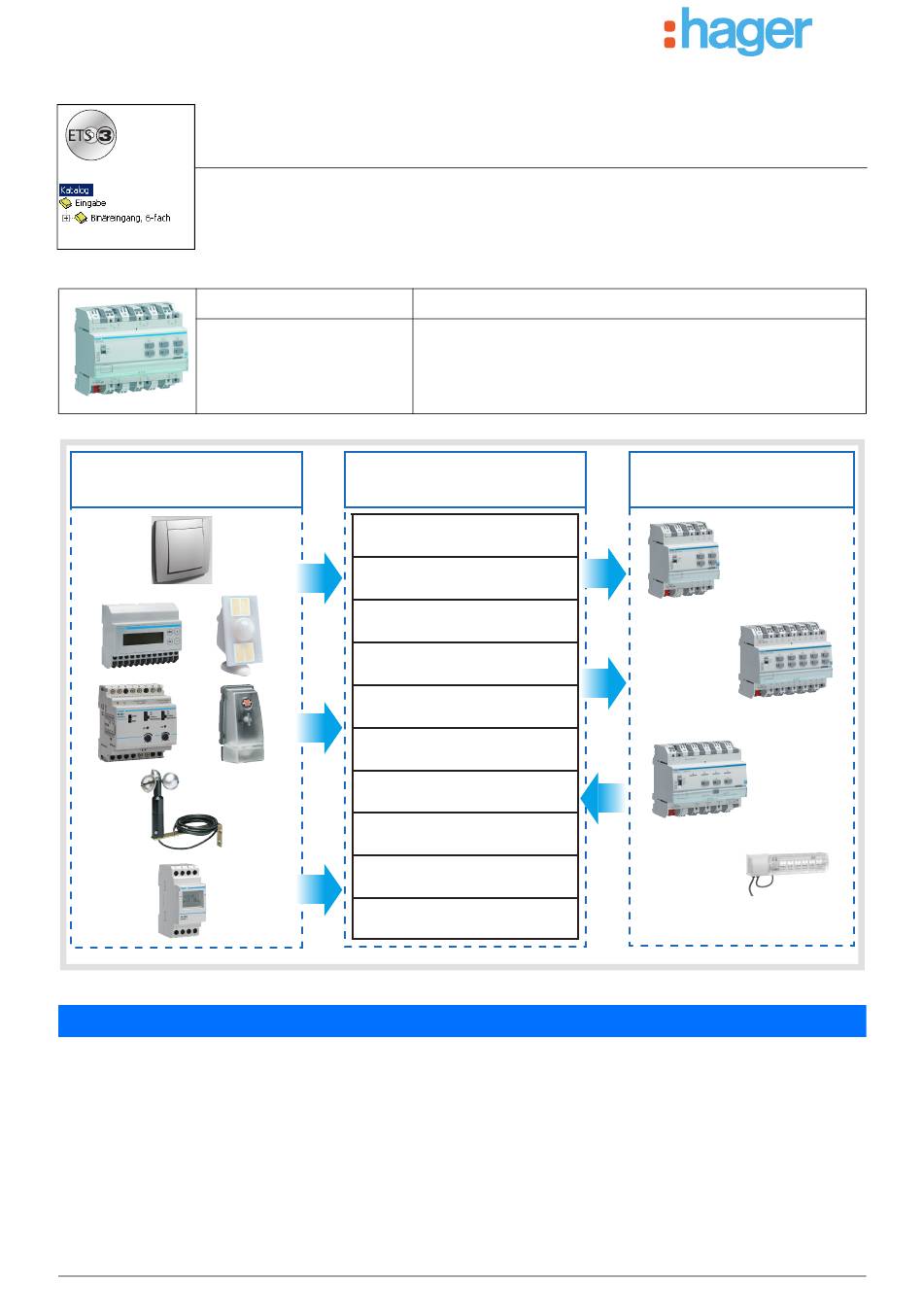

STXA306
Tebis Applikationsbeschreibung
Beschreibung
Funktionen Eingangsmodul
TXA306
EIN / AUS
Dimmen
AUF / AB
Lamellenwinkel / Stopp
Alarm
Heizungssollwert
Szene
Zwangssteuerung
Zeitschalterbetrieb
Zustand blockieren
1
TL306A V 1 x 6 Eingänge
Modularer 6 fach Multispannungs-Eingang
Ausgangsmodul
6T 7849b

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für hager TXA306

Inhaltszusammenfassung für hager TXA306

  • Seite 1: Inhaltsverzeichnis

    Tebis Applikationsbeschreibung TL306A V 1 x 6 Eingänge Bestellnummer Beschreibung Modularer 6 fach Multispannungs-Eingang TXA306 Funktionen Eingangsmodul Sensoren (Tastsensor, TXA306 Ausgangsmodul Schalter, Schaltkontakt) EIN / AUS Dimmen AUF / AB Lamellenwinkel / Stopp Alarm Heizungssollwert Szene Zwangssteuerung Zeitschalterbetrieb Zustand blockieren Inhaltsverzeichnis 1.

  • Seite 2: Präsentation Der Funktionen Der Anwendungssoftware Tl306A

    1. Präsentation der Funktionen der Anwendungssoftware TL306A Die Anwendungssoftware STXA306 dienen zur Konfiguration der einzelnen Eingänge. Die mit den Eingängen verbundenen Sensoren (Taster, Schalter, Steuerkontakte) dienen zur Steuerung von Beleuchtung, Rollladen, Jalousien, Heizung, Szenen. Die wichtigsten Funktionen: ■ Taster UM Die Taster (UM)-Funktion bewirkt bei jedem Betätigen einen Zustandswechsel des angesteuerten Ausgangs.
  • Seite 3 ■ Zweikanal-Modus Die Funktion dient dazu zwei verschiedene Befehle mit einer Taste auszuführen. Die Unterscheidung erfolgt über die Betätigungsdauer. Eine Funktion mit kurzem Tastendruck und eine mit langem Tastendruck. Der lange Tastendruck wird im Parameter Tastenfunktion Zweikanal-Modus eingestellt. ■ Blockierung Die Funktion dient zur Verriegelung eines Eingangs über ein separates Objekt.

  • Seite 4: Konfiguration Und Parametereinstellungen Der Eingänge

    2. Konfiguration und Parametereinstellungen der Eingänge 2.1 Allgemeine Parameter ➜ Parametereinstellungen Bild 1 ➜ Parameter Parameter Beschreibung Wert Dieser Parameter definiert die minimale 50 ms, 100 ms, 150 ms Entprellzeit Schliesszeit des Kontaktes, um als Befehl erkannt zu werden. Grundeinstellung: 100 ms 400 ms, 500 ms, 600 ms, 700 ms, Dieser Parameter definiert die minimale Langer Tastendruck Dimmen,...
  • Seite 5 Parameter Beschreibung Wert Dieser Parameter aktiviert bzw. deaktiviert den Benutzt, Nicht benutzt, Zeitlich begrenzt. Hand- / Automatikschalter auf der Vorderseite des Gerätes. Im Handbetrieb können die Lokale Handbedienung * Eingänge über die Tasten auf der Frontseite aktiviert werden. Im Automatikbetrieb werden die Eingänge durch die Steuerbefehle vom Bus aktiviert.
  • Seite 6 ➜ Parameter Die Netzausfallüberwachung dient dazu, Zustandsänderungen durch Spannungsausfall an einem oder mehreren Eingängen zu erkennen, die an der gleichen Phase angeschlossen sind wie der Eingang 1. Dieser dient als Spannungsreferenz für die parametrierten Eingänge. Bei Ausfall der Netzspannung wird eine mögliche Zustandsänderung ignoriert. Bei Rückkehr der Netzspannung wird der Zustand der Eingänge neu bewertet und mit dem Zustand vor dem Netzausfall verglichen.

  • Seite 7: Objektliste

    2.2 Objektliste Funktion Objekt EIN / AUS Zustandsanzeige Einschaltwischer Zeitschalter Dimmen Lamellenwinkel / Stopp AUF / AB Auswahl Betriebsart Zwangssteuerung Szene Wert Blockierung Alarm Priorität 1 Alarm Priorität 2 STXA306 6T 7849b...

  • Seite 8: Parametereinstellung

    2.3 Parametereinstellung ■ Parametereinstellung: Kanalfunktion Das Gerät dient zur Steuerung von Beleuchtungen, Rollläden / Jalousien, Heizungen und Szenen. ➜ Parametereinstellungen Bild 3 Parameter Beschreibung Wert Nicht benutzt, Taster UM, EIN / AUS, 1 Tasten dimmen, 2 Tasten dimmen, Rollladen / Jalousien, Alarm Priorität 1, Alarm Priorität 2, Dieser Parameter dient zur Auswahl der Auswahl Betriebsart für...
  • Seite 9 ➜ Parametereinstellungen Bild 4 Funktion Taster Taster (UM) Objekt EIN / AUS Eingang verbunden Einschaltwischer Objekt Einschaltwischer Befehl beim Schließen / Öffnen des Eingangskontakts : - Taster UM / - - Einschaltwischer / - - / -Taster UM Zustandsanzeige Parameter Beschreibung Wert Taster UM...

  • Seite 10: Parametereinstellungen

    ■ Kanalfunktion: EIN / AUS Diese Funktion dient zum Steuern von Licht- oder anderen Lastkreisen. Der Befehl EIN oder AUS wird über das Objekt EIN / AUS auf den Bus gesendet. Welcher Befehl gesendet wird (EIN oder AUS) kann in den Parametern eingestellt werden. ➜...
  • Seite 11 Parameter Beschreibung Wert Gleich senden, 1 s, 2 s, 3 s, 4 s, 5 s, 10 s, 15 s, 20 s, 25 s, 30 s, 40 s, 50 s, 1 min, Dieser Parameter dient zum Senden eines Sendeverzögerungszeit 1 min 30 s, 2 min, 2 min 30 s, 3 min, Befehls mit parametrierter Verzögerungszeit.
  • Seite 12 Kanalfunktion: 2 Tasten dimmen Bei dieser Funktion erfolgt das EIN schalten bzw. Hochdimmen mit einer Taste, und das AUS schalten bzw. Abdimmen mit einer zweiten Taste. ➜ Parametereinstellungen Bild 7 ➜ Parameter Parameter Beschreibung Wert Dieser Parameter definiert die Kanalfunktion 1 Tasten dimmen, 2 Tasten dimmen Funktionsarten.
  • Seite 13 ➜ Parametereinstellungen Bild 8 Funktionsart: 2 Tastensteuerung (AUF - AB) Diese Funktion dient zum Steuern von Rollläden / Jalousien mit zwei Tasten (Eingänge). Jeweils eine Taste für AUF bzw. AB. Die Funktion sendet das Objekt AUF / AB (langer Tastendruck) und das Objekt Lamellenwinkel / Stopp (kurzer Tastendruck). ➜...
  • Seite 14 ➜ Parametereinstellungen Bild 10 ➜ Parameter Parameter Beschreibung Wert Dieser Parameter definiert die Kanalfunktion Rollladen / Jalousien Funktionsarten. 1 Tastensteuerung (AUF - AB), 2 Tastensteuerung (AUF - AB), Dieser Parameter definiert die Funktionsart 2 Tastensteuerung Fahren solange Gedrückt, Funktionsart. Schaltkontakt. Grundeinstellung: 2 Tastensteuerung (AUF - AB) Dieser Parameter definiert die AUF, AB.
  • Seite 15 ➜ Parametereinstellungen Bild 11 ➜ Parameter Parameter Beschreibung Wert Dieser Parameter definiert die Kanalfunktion Rollladen / Jalousien Betriebsarten. Dieser Parameter definiert die Funktionsart Schaltkontakt Funktionsart. Dieser Parameter definiert die AUF / -, AB / -, AUF / AB, AB / AUF, - / AUF, - / AB Funktion Fahrtrichtung.
  • Seite 16 ■ Kanalfunktion: Alarm Priorität 1, Alarm Priorität 2 Diese Funktionen (in der Regel Schaltkontakte) senden die Telegramme (Abhängig vom Eingangszustand) zyklisch auf den Bus (Windwächter, Regensensor, Dämmerungsschalter, usw.). Die Objekte Alarm Priorität 1 bzw. Alarm Priorität 2 sind mit den Objekten Alarm Priorität 1 und Alarm Priorität 2 der Rollladen- / Jalousieausgänge zu verbinden.
  • Seite 17 ■ Kanalfunktion: Auswahl Betriebsart für Temperaturregler Diese Funktion dient zur Auswahl der verschiedenen Betriebsarten von Temperaturreglern. Die Betriebsarten werden über das Objekt Heizungssollwert auf den Bus gesendet. ➜ Parametereinstellungen Bild 13 ➜ Parameter Parameter Beschreibung Wert Dieser Parameter definiert die Kanalfunktion Auswahl Betriebsart für Temperaturregler Betriebsarten.
  • Seite 18 ■ Kanalfunktion: Wert Diese Funktion dient zum Senden von Prozentwerten, Temperaturen, Helligkeitswerten, Dimmwerten und Werten allgemein (2 Bytes). Der Wert wird über das Objekt Wert gesendet. ➜ Parametereinstellungen Bild 14 ➜ Parameter Parameter Beschreibung Wert Kanalfunktion Wert Dieser Parameter definiert den Wert- Wert in %, Temperatur, Helligkeitswert, Dimmwert, Wert-Typ Typ und die Einheit die auf den Bus...
  • Seite 19 ■ Kanalfunktion: Zählerfunktion Die Zählerfunktion dient zum Zählen von Impulsen mit einer maximalen Frequenz von 5 Hz. ➜ Parametereinstellungen Bild 15 ➜ Parametereinstellungen Zählerfunktion Bild 16 STXA306 6T 7849b...
  • Seite 20 ■ Format des Zählwertes ➜ Parameter Parameter Beschreibung Wert 1 Byte: (0 bis 255) Dieser Parameter definiert das 2 Bytes: (0 bis 65535) Format des Zählwertes Zählformat. 4 Bytes: (0 bis 2147483647) Grundeinstellung: 1 Byte ■ Startwert ➜ Parameter Parameter Beschreibung Wert Dieser Parameter definiert den...
  • Seite 21 ■ Impuls Anzahl für 1 Zählschritt ➜ Parameter Parameter Beschreibung Wert Dieser Parameter definiert die Anzahl von Impulse für 1 Zählschritt. Beispiel: - Hoch- oder runterzählen = von 0 bis 255, Hochzählen Impuls Anzahl für 1 Zählschritt - Zählschritt = 2 Grundeinstellung: 1 - Impuls Anzahl für 1 Zählschritt =>...
  • Seite 22 ■ Zwischenzählwert erreicht-Objekt senden ➜ Parameter Parameter Beschreibung Wert Nicht benutzt, Dieser Parameter definiert, unter Grenzwert erreicht, Zwischenzählwert erreicht-Objekt welchen Bedingungen das Objekt Grenzwert erreicht oder zurück zu normalem senden Zwischenzählwert erreicht auf den Betrieb Bus gesendet wird. Grundeinstellung: Nicht benutzt ■...
  • Seite 23 ■ Zählerverhalten wenn Grenzwert erreicht ➜ Parameter Parameter Beschreibung Wert Wenn Grenzwert erreicht, Zählerstand beibehalten Dieser Parameter definiert, wie der Wenn Grenzwert erreicht, Zählerstand Zählerverhalten wenn Zählwert verarbeitet wird, sobald der zurücksetzen Zählerkapazität errreicht Zähler den Grenzwert erreicht hat. Grundeinstellung: Wenn Grenzwert erreicht, Zählerstand beibehalten ■...
  • Seite 24 Szenenaktivierung durch Taster (Impuls) ➜ Parametereinstellungen Bild 17 ➜ Parameter Parameter Beschreibung Wert Kanalfunktion Szene Dieser Parameter definiert mit Szenenaktivierung durch welcher Kontaktart die Szene aktiviert Tastsensor wird. Dieser Parameter definiert die Szene 1 bis Szene 32 Szenennummer Nummer der Szene, die von diesem Eingang auf den Bus gesendet wird.
  • Seite 25 Szenenaktivierung durch Schaltkontakt: ➜ Parametereinstellungen Bild 18 ➜ Parameter Parameter Beschreibung Wert Kanalfunktion Szene Dieser Parameter definiert mit Szenenaktivierung durch welcher Kontaktart die Szene aktiviert Schaltkontakt wird. Dieser Parameter definiert die Szene 1 bis Szene 32 Szenennummer beim schliessen Nummer der Szene, die von diesem des Eingankontakts Eingang auf den Bus gesendet wird.
  • Seite 26 ■ Kanalfunktion: Zeitschalter Diese Funktion arbeitet ähnlich einer Treppenlichtfunktion. Die Zeitdauer wird im Ausgangsgerät eingestellt (Parameter Zeitschalterbetrieb Objekt Zeitschalter). Besonderheiten: Kurzer Tastendruck (Steigende Flanke (Schliesser)): Start des Zeitschalterbetriebes. Langer Tastendruck (Fallende Flanke (Öffner)): Direkte Unterbrechung des laufenden Zeitschalterbetriebs und Abschalten des Ausgangs.
  • Seite 27 ➜ Parametereinstellungen Bild 20 ➜ Parameter Parameter Beschreibung Wert Kanalfunktion Zwangssteuerung Dieser Parameter dient zur Auswahl EIN / AB / Komfort der Zwangssteuerungsart. Er hängt AUS / AUF / Frostschutz Zwangssteuerungsart von der Anwendung ab (Beleuchtung, Rollladen, Jalousie, Heizung). Grundeinstellung: EIN / AB / Komfort Dieser Parameter definiert die Steigende Flanke (Schliesser), Aktive Flanke...
  • Seite 28 ■ Kanalfunktion: 2-Kanal Modus EIN / AUS Diese Funktion dient zum Ausführen von 2 verschiedenen Funktionen mit einer Taste. Die beiden unterschiedlichen Funktionen, werden über die Kommunikationsobjekte EIN / AUS Kanal A und EIN / AUS Kanal B auf den Bus gesendet. Die Aktivierung erfolgt durch einen kurzen Tastendruck für Kanal A bzw.
  • Seite 29 ➜ Parametereinstellungen Bild 22 ➜ Parameter Parameter Beschreibung Wert Kanalfunktion 2-Kanal Modus Wert Dieser Parameter definiert den Wert- Nicht benutzt, Wert in %, Temperatur, Wert-Typ Kanal A Typ und die Einheit die auf den Bus Helligkeitswert, Dimmwert, Wert (Kurzer Tastendruck) gesendet werden für Kanal A.

  • Seite 30: Kenndaten

    3. Kenndaten Produkt TXA306 Max. Anzahl der Gruppenadressen Max. Anzahl Zuordnungen 26 pro Eingang, Parameter 10 allgemeine, 166 gesamt Objekte 4. Physikalische Adressierung Zur physikalischen Adressierung bzw. um zu überprüfen, ob der Bus anliegt, Leuchttaster über dem Beschriftungsfeld oben rechts am Gerät drücken.
