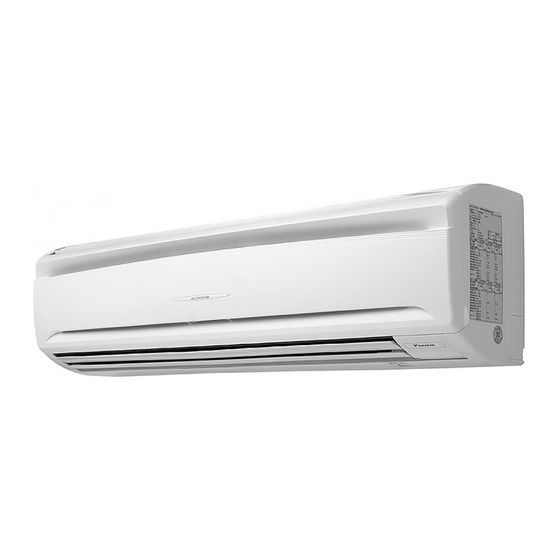

SPLIT SYSTEM
MODELS
(Wall mounted type)
FAQ71CVEB
FAQ100CVEB
READ THESE INSTRUCTIONS CAREFULLY BEFORE INSTALLATION.
KEEP THIS MANUAL IN A HANDY PLACE FOR FUTURE REFERENCE.
LESEN SIE DIESE ANWEISUNGEN VOR DER INSTALLATION SORGFÄLTIG DURCH.
BEWAHREN SIE DIESE ANLEITUNG FÜR SPÄTERE BEZUGNAHME GRIFFBEREIT AUF.
LIRE SOIGNEUSEMENT CES INSTRUCTIONS AVANT L'INSTALLATION.
CONSERVER CE MANUEL A PORTEE DE MAIN POUR REFERENCE ULTERIEURE.
LEA CUIDADOSAMENTE ESTAS INSTRUCCIONES ANTES DE INSTALAR.
GUARDE ESTE MANUAL EN UN LUGAR A MANO PARA LEER EN CASO DE TENER
ALGUNA DUDA.
PRIMA DELL'INSTALLAZIONE LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI.
TENERE QUESTO MANUALE A PORTATA DI MANO PER RIFERIMENTI FUTURI.
ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΕΧΕΤΕ ΑΥΤΟ
ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΕΥΚΑΙΡΟ ΓΙΑ ΝΑ ΤΟ ΣΥΜΒΟΥΛΕΥΕΣΤΕ ΣΤΟ ΜΕΛΛΟΝ.
LEES DEZE INSTRUCTIES ZORGVULDIG DOOR VOOR INSTALLATIE. BEWAAR DEZE
HANDLEINDING WAAR U HEM KUNT TERUGVINDEN VOOR LATERE NASLAG.
LEIA COM ATENÇÃO ESTAS INSTRUÇÕES ANTES DE REALIZAR A INSTALAÇÃO.
MANTENHA ESTE MANUAL AO SEU ALCANCE PARA FUTURAS CONSULTAS.
ПЕРЕД НАЧАЛОМ МОНТАЖА ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННЫМИ
ИНСТРУКЦИЯМИ. СОХРАНИТЕ ДАННОЕ РУКОВОДСТВО В МЕСТЕ, УДОБНОМ ДЛЯ
ОБРАЩЕНИЯ В БУДУЩЕМ.
MONTAJDAN ÖNCE BU TALÝMATLARI DÝKKATLÝ BÝR BÝÇÝMDE OKUYUN.
GELECEKTE BAÞVURMAK ÜZERE BU ELKÝTABINI KOLAY ULAÞABÝLECEÐÝNÝZ BÝR YERDE
MUHAFAZA EDÝN.
INSTALLATION MANUAL
Air Conditioners
English
Deutsch
Français
Español
Italiano
Nederlands
Portugues
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin FAQ71CVEB
Inhaltszusammenfassung für Daikin FAQ71CVEB
- Seite 1 English SPLIT SYSTEM Air Conditioners Deutsch MODELS Français (Wall mounted type) FAQ71CVEB Español FAQ100CVEB Italiano READ THESE INSTRUCTIONS CAREFULLY BEFORE INSTALLATION. KEEP THIS MANUAL IN A HANDY PLACE FOR FUTURE REFERENCE. LESEN SIE DIESE ANWEISUNGEN VOR DER INSTALLATION SORGFÄLTIG DURCH.
-
Seite 2: Inhaltsverzeichnis
FAQ71CVEB SPLIT-Klimaanlage Installationsanleitung FAQ100CVEB INHALT 1. SICHERHEITSHINWEISE..................1 2. VOR DER INSTALLATION...................3 3. WAHL DES INSTALLATIONSORTS ..............6 4. VORBEREITUNGEN VOR DER INSTALLATION ..........7 5. INSTALLATION DES INNENAGGREGATS............8 6. KÄLTEMITTELLEITUNGSARBEITEN..............11 7. ABLAUFLEITUNGSARBEITEN................14 8. ELEKTROINSTALLATIONSARBEITEN .............16 9. ANSCHLUSS VON KABELN UND VERKABELUNGSBEISPIEL.......17 10. BAUSEITIGE EINSTELLUNG ................21 11. - Seite 3 • Installieren Sie die Klimaanlage auf einem Fundament, das stark genug für das Gewicht der Anlage ist. Ein Fundament von unzureichender Tragfähigkeit kann zu Unfällen aufgrund von herabstürzenden Teilen führen. • Führen sie die erforderlichen Installationsarbeiten unter Berücksichtigung starker Winde, Wirbelstürme oder Erdbeben aus.
-
Seite 4: Vor Der Installation
2. VOR DER INSTALLATION Üben Sie beim Öffnen des Geräts oder wenn Sie es nach dem Öffnen bewegen keinen Druck auf die Kunststoffteile aus. Überprüfen Sie vorab, dass es sich bei dem für die Installation verwendeten Kältemittel um R410A handelt. (Der Gebrauch des falschen Kältemittels verhindert die einwandfreie Funktion der Anlage.) •... -
Seite 5: Optionale Zubehörteile
2-3 OPTIONALE ZUBEHÖRTEILE • Die optionale Fernbedienung ist für das Innenaggregat erforderlich. (Die Fernbedienung ist aber nicht für die Slave-Einheit bei simultan gesteuerten Anlagen erforderlich.) • Es gibt zwei Typen von Fernbedienungen: verdrahtet und drahtlos. Wählen Sie die Fernbedienung entsprechend Tabelle 1 nach Kundenwunsch und bringen Sie sie an einer geeigneten Stelle an. - Seite 6 2. Bei der Auslieferung zu prüfende Punkte *Siehe auch “1. SICHERHEITSHINWEISE” Zu prüfende Punkte Prüfen Wurden die bauseitigen Einstellungen (wie erforderlich) durchgeführt? Haben Sie den Schaltkastendeckel, den Luftfilter und das Ansaugluftgitter befestigt? Wird die Kaltluft (Warmluft) im Kühlbetrieb (Heizbetrieb) ordnungsgemäß ausgeblasen? Haben Sie dem Kunden den Betrieb erklärt und auf die Bedienungsanleitung verwiesen? Haben Sie dem Kunden den in der Bedienungsanleitung beschriebenen Kühl-, Heiz-, Entfeuchtungs- und automatischen Kühl-/Heizbetrieb erläutert?
-
Seite 7: Wahl Des Installationsorts
3. WAHL DES INSTALLATIONSORTS Üben Sie beim Öffnen des Geräts oder wenn Sie es nach dem Öffnen bewegen keinen Druck auf die Kunststoffteile aus. (1) Wählen Sie einen Installationsort, an dem die folgenden Bedingungen erfüllt werden und der den Wünschen Ihres Kunden entspricht. •... -
Seite 8: Vorbereitungen Vor Der Installation
(2) Überprüfen Sie, ob die Befestigungsfläche, auf der das Gerät montiert werden soll, das Eigengewicht des Geräts tragen kann, und bringen Sie bei Bedarf vor der Montage Stützplatten oder Träger an. Verstärken Sie die Befestigungsfläche vor der Installation, um Vibrationen und anormale Geräusche zu vermeiden. -
Seite 9: Installation Des Innenaggregats
5. INSTALLATION DES INNENAGGREGATS Verwenden Sie nur das beiliegende Zubehör und die vom Hersteller angegebenen Teile für die Installationsarbeiten. ACHTUNG • Installieren Sie das Gerät so, dass es weder zu den Seiten noch nach vorne hin kippt. (Die Ausübung übermäßiger Kraft auf den Ablaufschlauch kann zu Wasserleckagen führen.) •... - Seite 10 (2) Entfernen Sie das Frontgitter. < Anbringen des Frontgitters (nur Typ 100) > Bringen Sie die Schraubenabdeckung (6) an, die dem Luftauslass beiliegt. (3 Positionen) • Entfernen Sie den Ablaufstopfen, den Isolationsschlauch und den Ablaufschlauch vom Ablaufbecken und tauschen Sie es aus. (Siehe Abb. 9) •...
- Seite 11 (3) Haken Sie das Innenaggregat auf der Installationsplatte ein. (Siehe Abb. 10) • Wenn Sie zwischen Wand und Innenaggregat Puffermaterial verwenden, wird dies Ihnen die Arbeit erleichtern. Für das Verlegen der Rohrleitungen rechts, unten rechts und hinten rechts • Führen Sie den Ablaufschlauch und die Külmittelleitungen zur Wand heraus. (4) Führen Sie die Kabel zwischen den Geräten, die Erdungskabel und Fernbedienungskabel durch die Kabelführung durch die Rückseite des Innenaggregats nach vorne herein.
-
Seite 12: Kältemittelleitungsarbeiten
(6) Drücken Sie mit beiden Händen auf beide Unterkanten des Innenaggregats und haken Sie die Lasche auf der Rückseite des Innenaggregats auf der Installationsplatte (1) ein. (Siehe Abb. 10) • Entfernen Sie jetzt das in Schritt (3) angebrachte Puffermaterial. • Vergewissern Sie sich, dass die Verkabelung der Geräte, Erdungskabel und Fernbedienungskabel nicht im Innenaggregat verfangen sind. - Seite 13 • Das Außenaggregat ist mit Kältemittel gefüllt. • Achten Sie darauf, wie in der Zeichnung dargestellt, einen Schraubenschlüssel gemeinsam mit einem Drehmomentschlüssel zum Anschließen oder Lösen von Rohren an/von das/dem Gerät zu verwenden. (Siehe Abb. 13) • Für die Abmessungen der Bördelverbindung siehe “Tabelle 2”. •...
- Seite 14 HINWEIS 1. Ziehen Sie für die Verfahren zum Stickstoffaustausch das Installationshandbuch für mehrfach geteilte Modelle für Gebäude zu Rate (wenden Sie sich an Ihren Daikin-Händler). 2. Wenn Sie nach Ausführung einer Stickstoffspülung hartlöten möchten, empfiehlt es sich, den Stickstoffdruck mit Hilfe eines Druckminderventils auf ca. 0,02 MPa einzustellen. (Siehe Abb. 16) 3.
-
Seite 15: Ablaufleitungsarbeiten
7. ABLAUFLEITUNGSARBEITEN (1) Installieren Sie den Kondenswasserablauf. (Siehe Abb. 17) Führen Sie die Arbeiten an den Ablaufleitungen sorgfältig durch, so dass das Wasser ordnungsgemäß abläuft. • Die Ablaufleitung sollte möglichst kurz sein und ein Gefälle von mindestens 1/100 besitzen, um das Bilden von Lufttaschen in der Leitung zu verhindern. - Seite 16 (2) Überzeugen Sie sich, dass der Ablauf gut funktioniert. • Führen Sie nach dem Abschluss aller Arbeiten an den Ablaufleitungen einen Ablauftest durch, indem Sie die Frontplatte öffnen, den Luftfilter abnehmen, etwas Wasser in das Ablaufbecken gießen und sich davon überzeugen, dass das Wasser gleichmäßig aus dem Schlauch heraus fließt.
-
Seite 17: Elektroinstallationsarbeiten
8. ELEKTROINSTALLATIONSARBEITEN 8-1 ALLGEMEINE HINWEISE • Alle Verdrahtungsarbeiten müssen von einem qualifizierten Elektriker durchgeführt werden. (Nur ein zugelassener Elektriker darf die Elektroarbeiten und die Erdung durchführen.) • Alle Verdrahtungsarbeiten müssen von einem qualifizierten Elektriker durchgeführt werden. • Ein Unterbrecherschalter muss vorgesehen werden, der die Stromversorgung für die ganze Anlage ausschalten kann. -
Seite 18: Anschluss Von Kabeln Und Verkabelungsbeispiel
9. ANSCHLUSS VON KABELN UND VERKABELUNGSBEISPIEL 9-1 ANSCHLUSS DER KABEL Anschlussmethoden für die Verdrahtung zwischen Innen- und Außenaggregaten, Erdung und Fernbedienung • Verdrahtung zwischen Einheiten und Erdungsdraht Schließen Sie die Leitungen zwischen den Einheiten und dem Erdungsdraht an, die in Schritt “5. INSTALLATION DES INNENAGGREGATS”... - Seite 19 Vorsichtsmaßnahmen beim Netzstromanschluss Verwenden Sie eine runde, gecrimpte Klemme für den Anschluss an der Klemmenleiste für die Stromversorgung. (Siehe Abb. 22) Falls ein solcher aus unvermeidlichen Gründen nicht verwendet werden kann, beachten Sie die folgende Anweisung. • Nicht Drähte verschiedener Größen an die gleiche Klemme der Betriebsstromversorgung anschließen. (Lockere Verbindungen können Überhitzung verursachen.) (Siehe Abb.
- Seite 20 9-2 VERDRAHTUNGSBEISPIEL ACHTUNG Es muss ein Fehlerstrom-Schutzschalter im Außenaggregat installiert werden. Andernfalls kann es zu elektrischen Schlägen oder einem Brand kommen. Zur Verdrahtung von Außenaggregaten siehe Installationshandbuch des Außenaggregats. Die Systemausführung bestätigen. • Gepaarte Ausführung: 1 Fernbedienung steuert 1 Innenaggregat (Standardsystem). (Siehe Abb. 24) •...
- Seite 21 Bei Nutzung der Gruppensteuerung • Bei Verwendung als eine Tandemeinheit oder als eine Master-Einheit für den Simultanbetrieb können Sie gleichzeitig die Start-/Stopp- (Gruppen-) steuerung für bis zu 16 Einheiten mit der Fernbedienung ausführen. (Siehe Abb. 27) • In diesem Fall werden alle Innenaggregate in der Gruppe über die Fernbedienung der Gruppensteuerung gesteuert.
-
Seite 22: Bauseitige Einstellung
(1) Stecken Sie einen flachen Schraubendreher in die Vertiefung zwischen dem oberen Teil des Fernbedienungsgehäuses und der konkaven Einbuchtung des unteren Gehäuseteils und hebeln Sie dann vorsichtig den oberen Teil ab. (2 Positionen) (Die Leiterplatte des Fernbedienungsteils ist am oberen Teil des Fernbedienungsteils angebracht.) (Siehe Abb. 29) (2) Drehen Sie den Schalter für die Haupt-/Neben-Umschaltung auf einer der beiden Platinen der Fernbedienung auf “S”. -
Seite 23: Luftstromeinstellungen Bei Ausgeschaltetem Thermostat
10-1 LUFTSTROMEINSTELLUNGEN BEI AUSGESCHALTETEM THERMOSTAT • Stellen Sie die Luftstromrate gemäß den Anforderungen der Umgebung und nach Beratung mit dem Kunden vor. (Die werkseitige Einstellung für den Luftstrom bei ausgeschaltetem Kühlthermostat ist ZWEITE CODE-NR. “02”, die anderen Einstellungen sind auf “01” gesetzt.) (Siehe Tabelle 6) Tabelle 6 ERSTE ZWEITE... -
Seite 24: Einstellung Der Innenaggregat-Nummer Bei Simultanbetrieb
10-4 EINSTELLUNG DER INNENAGGREGAT-NUMMER BEI SIMULTANBETRIEB • Bei Verwendung im Simultanbetrieb die ZWEITE CODE-NR. umstellen, wie in Tabelle 9 gezeigt. (ZWEITE CODE-NR. ist für gepaartes System ab Werk auf “01” eingestellt.) Tabelle 9 Einstellung Modus-Nr. ERSTE CODE-NR. ZWEITE CODE-NR. Paarsystem (1 Aggregat) Simultanbetrieb (2 Aggregate) 11 (21) Simultanbetrieb (3 Aggregate) - Seite 25 HINWEIS • Die Anschlussnummern der Außen- und Inneneinheiten müssen übereinstimmen. 10-6 COMPUTERSTEUERUNG (ZWANGSEIN- UND AUSSCHALTUNG) (1) Kabelspezifikationen und Durchführung der Verdrahtung (siehe Abb. 32) • Verbinden Sie den Eingang von außen mit den Anschlüssen T1 und T2 der Anschlusseinheit der Fernbedienung. (Es gibt keine Polarität.) FORCED Tabelle 11 Kabelspezifikation...
-
Seite 26: Probelauf
11. PROBELAUF 〈 Überprüfen Sie alle unter “1. Nach der Arbeit zu prüfende Punkte” auf Seite 4 aufgeführten Punkte. 〉 Ziehen Sie auch die dem Innenaggregat beiliegende Installationsanleitung zu Rate. Das Fernbedienungsmodell BRC1E sollte gemäß der mit der Fernbedienung mitgelieferten Anleitung eingestellt werden. - Seite 27 Darüber hinaus wird bei Verwendung der Gruppensteuerung die Nummer der fehlerhaften Einheit angezeigt. Informationen zum Zurücksetzen des Fehlers finden Sie unter HINWEIS 2. 2 Mit der drahtlosen Fernbedienung (Schlagen Sie auch in der Bedienungsanleitung der mitgelieferten drahtlosen Fernbedienung nach). Wenn der Betrieb wegen einer Störung unterbrochen wird, blinkt die Anzeige am Innenaggregat. Stellen Sie in einem solchen Fall den Fehlerinhalt anhand der Tabelle in der Fehlercodeliste fest, und suchen Sie den Fehlercode nach den folgenden Verfahren.
- Seite 28 Übertragungsfehler zwischen Innenaggregat, Hauptplatine und Unterplatine des Innenaggregats Fehler am Flüssigkeitsrohr- Der Betrieb wird abhängig vom Modell oder Temperatursensor des den Bedingungen abnormal beendet. Wärmetauschers des Innenaggregats Fehler am Verflüssiger/ Der Betrieb wird abhängig vom Modell oder Verdampfer-Temperatursensor des den Bedingungen abnormal beendet. Wärmetauschers des Innenaggregats Der Betrieb wird abhängig vom Modell oder Fehler am Saugluft-Thermistor...
- Seite 29 Systemfehler am Saugrohr-Thermistor (Außenaggregat) Fehler am Flüssigkeitsrohr-Thermistor Der Betrieb wird abhängig vom Modell oder des Wärmetauscher-Verteilers der den Bedingungen abnormal beendet. Außenaggregat Fehler am Verflüssiger/Verdampfer- Der Betrieb wird abhängig vom Modell oder Thermistor des Wärmetauscher den Bedingungen abnormal beendet. des Außenaggregats Systemfehler am Flüssigkeitsrohr- Der Betrieb wird abhängig vom Modell oder Thermistor (Außenaggregat)
-
Seite 30: Verdrahtungsplan
Leiterbruch im Umrichter oder Fehler im Stromspannungsfehler Hauptstromkreis des Verflüssigers. (Außenaggregat) Der Betrieb wird abhängig vom Modell oder den Bedingungen abnormal beendet. Verdrahtungsfehler zwischen Innen- und Übertragungsfehler (zwischen Innen- Außenaggregaten. Oder Fehler an der Platine und Außenaggregaten) des Innen- und Außenaggregats. Übertragungsfehler (zwischen Die Übertragung zwischen Innenaggregat und Innenaggregat und Fernbedienung) - Seite 31 Abb. 34 Deutsch...
- Seite 32 3P184443-9L EM11A040A (1112) HT...
