ACHTUNG
Verwenden Sie zur Befestigung der Verkabelung die mitgelieferten Kabelbinder, um zu verhindern, dass
von außen Zug auf die Kabelanschlüsse ausgeübt werden kann.
Achten Sie bei der Verkabelung darauf, dass die Kabel ordentlich verlegt werden, so dass der Deckel des
Steuerungskastens nicht hoch steht. Schließen Sie den Deckel dann fest zu.
Achten Sie beim Anbringen des Deckels des Steuerungskastens darauf, dass Sie keine Kabel einklemmen.
Nachdem alle Anschlüsse vorgenommen wurden, füllen Sie Zwischenräume in Kabeldurchführungen mit
Kitt oder Isoliermaterial (bauseits beizustellen), um zu verhindern, dass kleine Tiere oder Insekten von
außen in das Gehäuse eindringen können.
(Sollten Tiere oder Insekten eindringen, kann dies zu Kurzschlüssen führen.)
Verlegen Sie außerhalb des Kastens Niedervoltkabel (Fernbedienungskabel) so, dass sie einen Mind-
estabstand von 50 mm zu Netzkabeln (Anschlusskabel der Geräte, Erdleitungen usw.) haben. Vermeiden
Sie es, die verschiedenen Kabel zusammen zu verlegen. Liegen die beiden Kabelarten zu nahe zusam-
men, kann es zu elektrischen Störungen, Fehlfunktionen und Schäden kommen.

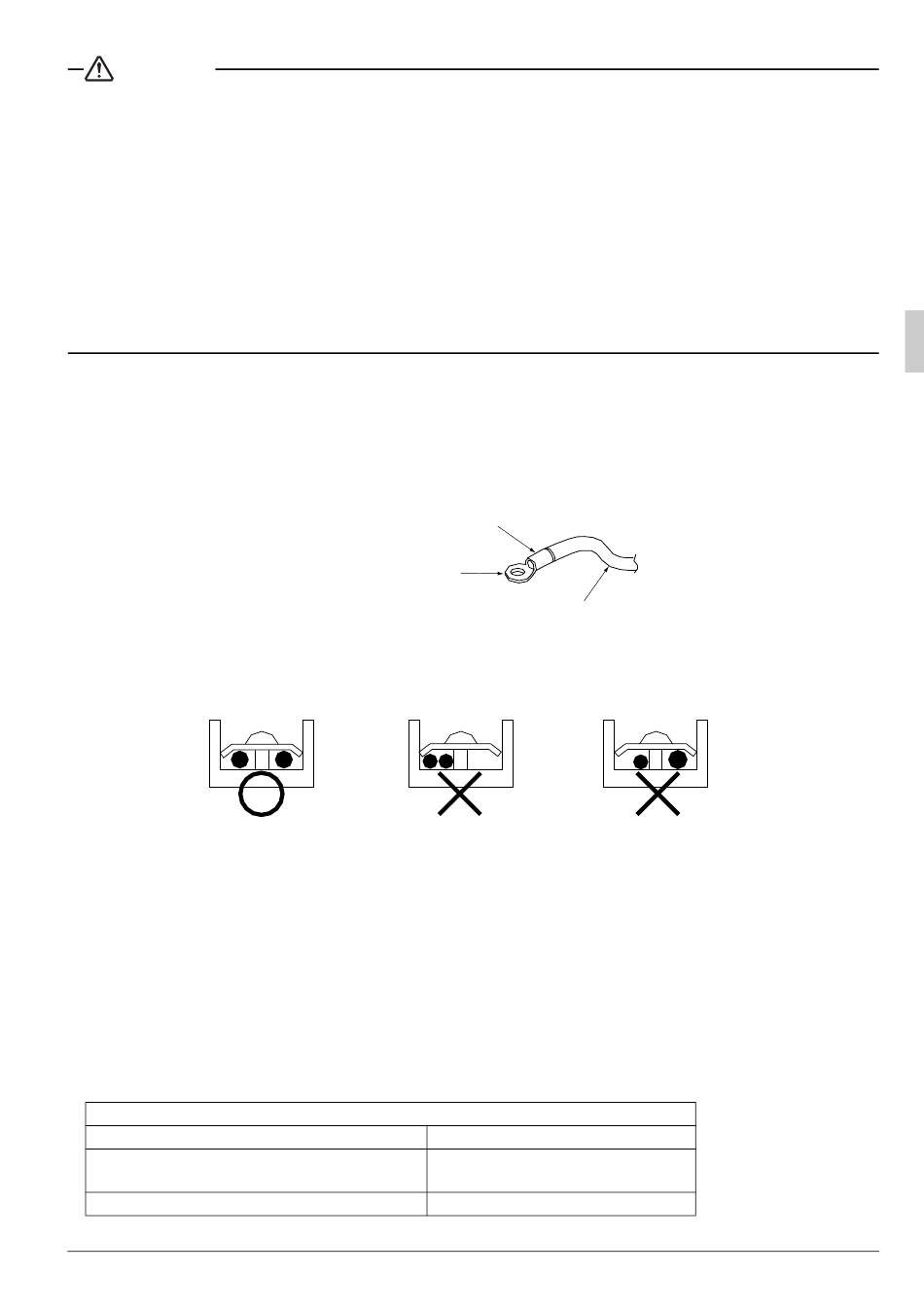

[ Vorsichtsmaßnahmen bei der Verdrahtung ]
Zwei Stromkabel mit unterschiedlichem Querschnitt dürfen nicht an einen Kontakt angeschlossen werden.
(Nachlässig verlegte Netzkabel können zu einer außergewöhnlichen Hitzeentwicklung führen.)
Verwenden Sie für die Anschlüsse an der Netzklemmleiste runde Klemmanschlüsse.
Sind keine verfügbar, schließen Sie die Kabel mit gleichem Querschnitt von beiden Seite, wie in der Abbil-
dung dargestellt, an.
Schließen Sie auf
beiden Seiten nur
Kabel mit gleichem
Querschnitt an.
RICHTIG
Sollten die Kabel sehr heiß werden, folgen Sie Verlegeanweisungen auf der rechten Seite.
• Verwenden Sie zur Verkabelung das vorgesehene Netzkabel und schließen Sie es fest an. Sichern Sie das
Kabel dann mit den mitgelieferten Kabelbindern, um zu verhindern, dass von außen Zug auf die Klem-
mleiste ausgeübt werden kann.
• Verwenden Sie zum Anziehen der Schrauben der Anschlussklemmen einen Schraubenzieher passender
Größe. Ist der Schraubenzieher zu klein, wird der Schraubenkopf beschädigt und die Schraube kann nicht
fest angezogen werden.
• Übermäßiges Anziehen der Schrauben kann dazu führen, dass diese reißen.
• Eine Zusammenstellung der Drehmomente für die verschiedenen Schrauben finden Sie in der untenste-
henden Tabelle.
Klemmleiste Fernbedienung
Klemmleiste für die Verkabelung zwischen
den Geräten
Masseanschluss
Deutsch
Isolation
Runde
Anschlussklemme
Ein Anschluss von
zwei Kabeln auf
einer Seite ist
verboten.
FALSCH
Abb. 19
Drehmoment (N·m)
Netzkabel
Ein Anschluss von
Kabeln mit
unterschiedlichem
Querschnitt ist verboten.
FALSCH
0,79~0,97
1,18~1,44
1,44~1,94
13
