4. Individuelle Einstellung für Simultanbetrieb
Diese ist leichter, wenn die optionale Fernbedienung bei der Einstellung des Nebenaggregats
verwendet wird.
• Bei der separaten Einstellung des Haupt- und Nebenaggregats folgendermaßen verfahren.
Vorgan
(1)Die ERSTE CODE-NR. auf "02" stellen, individuelle Einstellung ändern, damit das Nebenaggregat
individuell eingestellt werden kann. (Siehe Tabelle 8)
(Die ERSTE CODE-NR. ist werkseitig auf "01" voreingestellt.)
Tabelle 8
Einstellung
Einheitliche Einstellung
Individuelle Einstellung
(2)Die Feldeinstellung für das Hauptaggregat durchführen.
(3)Den Hauptstromschalter nach Schritt (2) ausschalten.
(4)Die Fernbedienung vom Hauptaggregat entfernen und am Nebenaggregat anschließen.
(5)Den Hauptstromschalter erneut einschalten und wie bei (1) die ERSTE CODE-NR. der individuellen
Einstellung auf "02" einstellen.
(6)Die Feldeinstellung für das Nebenaggregat durchführen.
(7)Den Hauptstromschalter nach Schritt (6) ausschalten.
(8)Wenn mehr als ein Untergerät installiert ist, wiederholen Sie die Schritte 4 bis 7.
(9)Die Fernbedienung vom Nebenaggregat nach der Einstellung entfernen und erneut am Hauptaggre-
gat anbringen. Hiermit ist die Einstellung durchgeführt.
* Die Fernbedienung braucht nicht von der Haupteinheit neu verdrahtet werden, bis die optionale
Fernbedienung in die dafür vorgesehne Tasche eingesetzt wird.
(Die an der Fernbedienung angebrachten Drähte sollen aber entfernt werden.)

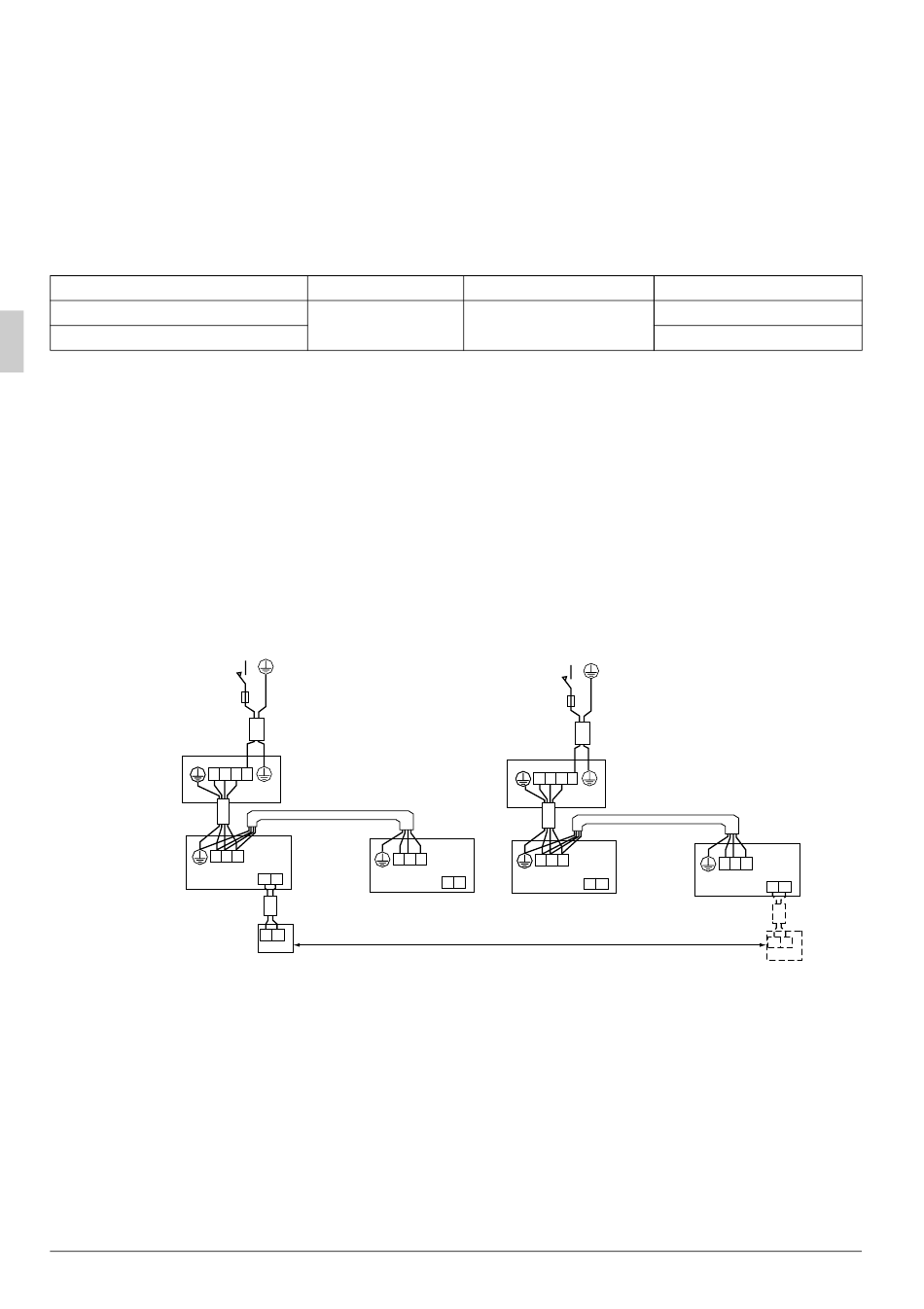

Hauptstromversorgung
Hauptschalter
! %
Sicherung
Außenaggregat
1 2 3
1 2 3
Innenaggregat
(Hauptaggregat)
5. STEUERUNG DURCH 2 FERNBEDIENUNGEN
(Steuerung 1 Innenaggregats durch 2 Fernbedienungen)
• Wenn 2 Fernbedienungen verwendet werden, muß eine auf "HAUPT" und die andere auf "NEBEN" einges-
tellt werden.
HAUPT/NEBEN-UMSCHALTUNG
1. Einen Schlitzschraubenzieher in die Vertiefung zwischen oberem und unterem Teil des Fernbedie-
nungsteils stecken und aus 2 Position heraus vorsichtig den oberen Teil abhebeln. (Siehe Abb. 20)
(Die Leiterplatte des Fernbedienungsteils ist am oberen Teil des Fernbedienungsteils angebracht.)
16
Modus-Nr.
11 (21)
1 2 3
P
P
1
2
Innenaggregat
(Nebengerät)
P
P
1
2
Fernbedienung
ERSTE CODE-NR.
1
Hauptstromversorgung
Hauptschalter
Sicherung
Außenaggregat
1 2 3
1 2 3
P
P
P
P
1
2
1
2
Innenaggregat
(Hauptaggregat)
"
&
ZWEITE CODE-NR.
01
02
1 2 3
P
P
1
2
Innenaggregat
(Nebengerät)
P
P
1
2
Fernbedienung
# $
