• Spezifikationen für Vor-Ort-Verdrahtung
Das Kabel der Fernbedienung muss am Ort beschafft werden. Zur Vorbereitung des Kabels siehe Tabelle 4.
Tabelle 4
Verkabelung der Geräte
Kabel der Fernbedienung
HINWEIS
1. Nur bei geschützten Leitungen gezeigt. In Fällen ohne Schutz H07RN-F verwenden.
2. Stärke der Isolation: Mindestens 1 mm

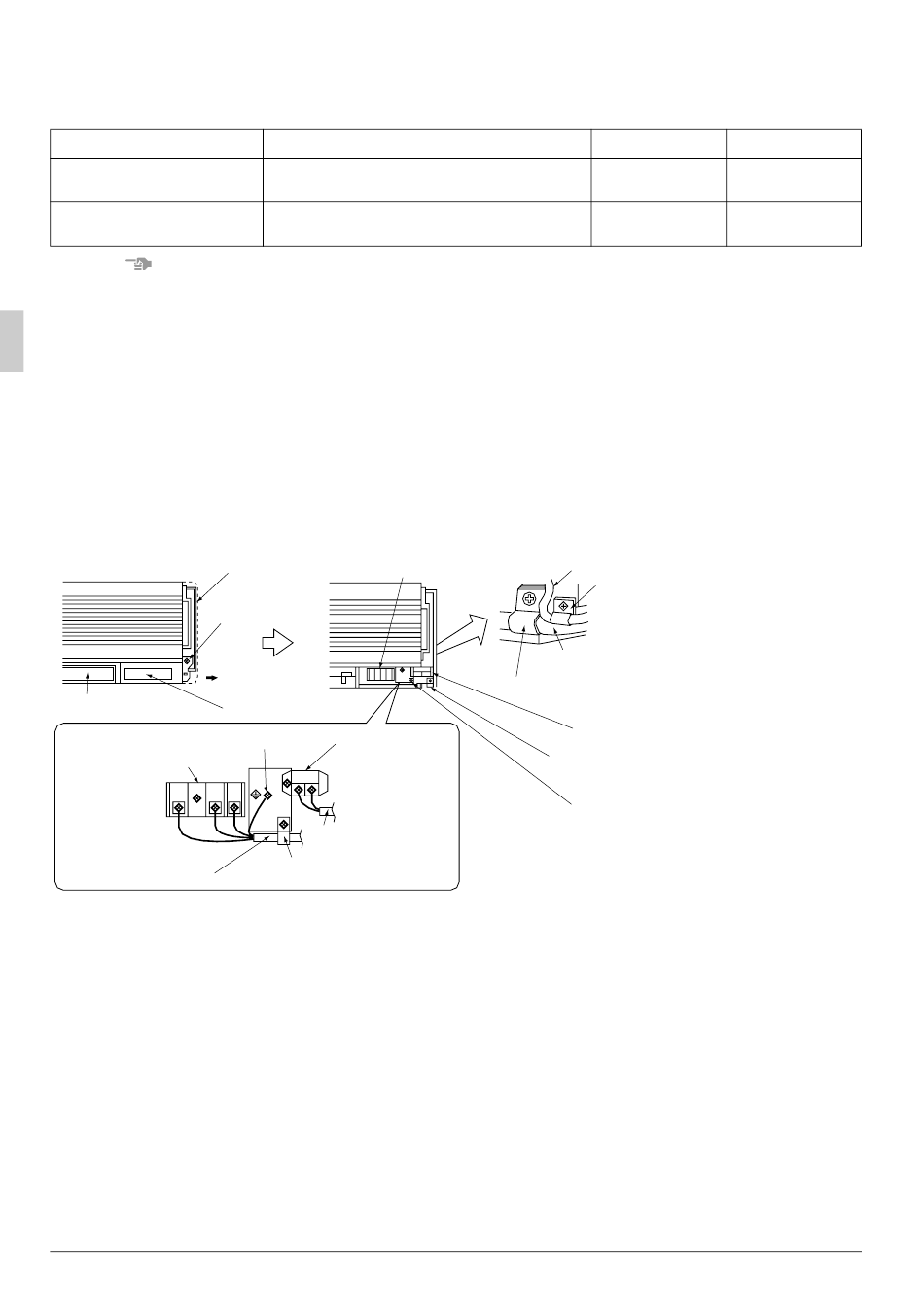

〈 〈 〈 〈 Methode zur Verdrahtung von Aggregaten und Anschluß von Fernbedienungskabeln〉 〉 〉 〉
• Verkabeln der Anschlüsse des Geräts
Siehe "INSTALLATION DES INNENAGGREGATS" und lösen Sie die rechte Seitenplatte. Danach
Schraube entfernen (A) und die Frontabdeckung nach rechts schieben (B) und abnehmen.
Wenn die Abdeckung abgenommen ist, sind die Anschlussplatinen sichtbar. Führen Sie die Drähte durch
die Klemme und schließen Sie diese an die Anschlussplatine an.
• Anschlüsse des Fernbedienungskabels (ist für das untergeordnete Gerät oder eine Mehrgeräteinstallation
nicht erforderlich)
Führen Sie die Drähte durch die Klemme und schließen Sie diese an die Anschlussplatine für die Übertra-
gungsverkabelung an. (keine Polung.)
Rechte Seitenplatte
(A)
(B)
Luftauslaßöffnung
Masseanschluss
Betriebsstromversorgung
-Klemmenplatte
1
2
Verkabelung
der Geräte
[ VORSICHTSMASSREGELN ]
• Klemmen Sie die Kabel der Fernbedienung nicht mit den Kabeln zusammen, die die Geräte miteinander
verbinden. Wenn Sie das tun, kann unter Umständen eine Störung auftreten.
• Die Kabel der Fernbedienung und die Verkabelung zwischen den Geräten sollten in einem Abstand von
mindestens 50 mm von anderen Elektrokabeln verlegt werden. Das Nichtbefolgen dieser Richtlinie, kann
zu Störungen durch elektrisches Rauschen führen.
12
H05VV-U4G
(HINWEIS 1)
Plastikummanteltes Kabel mit Abschir-
mung (2 Drähte) (HINWEIS 2)
Betriebsstromversorgung
-Klemmenplatte
Frontabdeckung
Klemmenplatte
für
Fernbedienung
P
P
1
2
3
Kabel der Fernbedienung
Klemmenband
(Verkabelung der Geräte)
Draht
Kabel der Fernbedienung
Verkabelung der Geräte
Klemmenband (Verkabelung der Geräte)
Klemmenplatte für Fernbedienung
Klemmenband
(Kabel der Fernbedienung)
Klemmenband (Verkabelung der Geräte)
2
Länge
Größe(mm
)
2,5
0,75 - 1,25
Max. 500m
Klemmenband
(Kabel der Fernbedienung)
–
Deutsch
