voestalpine KS-OT Bedienungsanleitung Seite 150

KS OT 0600 EDITION 2006
Freiraum zum Wechsel der Gasdruckfeder /
Der Ausbau darf nur im entspannten
Zustand der Gasdruckfeder erfolgen!

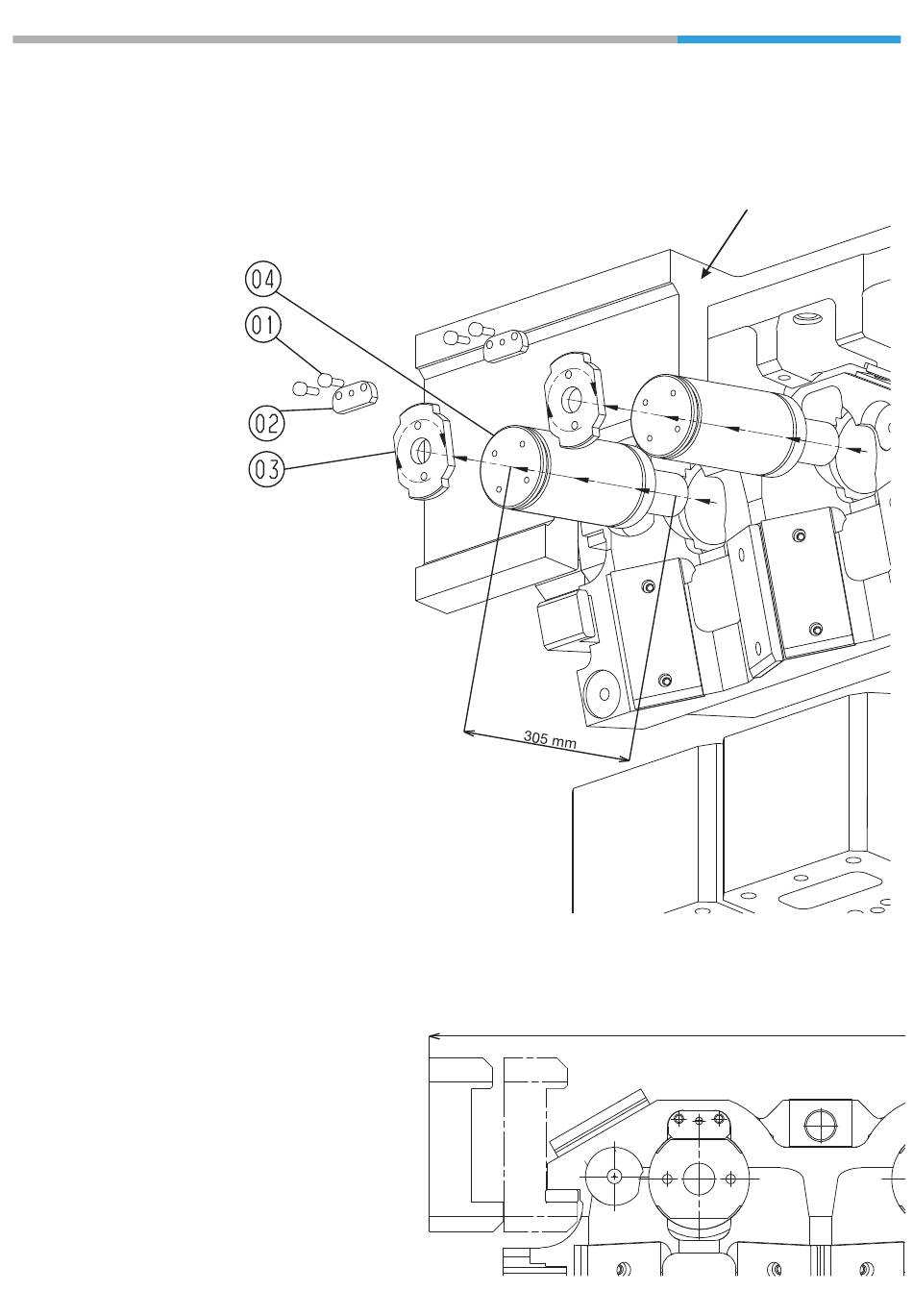

Ausbau der Gasdruckfedern unter der Presse:
01. Schrauben der Sicherungsplatten herausdrehen
02. Sicherungsplatten entfernen
03. Verschlußplatten um 90° drehen und entfernen
04. Gasdruckfedern nach hinten herausziehen
Removing the Gas Spring Ejectors below the Press:
01. Turn off screws from Safety Plates
02. Remove Safety Plates
03. Turn around the Lock Plates for
04. Pull the Gas Spring Ejectors backwards
Bei den seitlichen Führungsklammern ist auf
Zugänglichkeit der Befestigungsschrauben und Stifte zur
Klammereinstellung bzw. Demontage des Schiebers zu
achten. Empfehlung: Seitlicher Freiraum mindestens
70mm. Wenn dies aus Platzgründen nicht möglich ist,
muss der Schieberteil für eine Klammernachstellung
demontiert werden.
At the side plates take care of free access to the fixing
screws and pins for plate adjustment resp. disassembly
of the cam. Advice: free side area minimum 70mm. If
impossible in case of space reasons, the cam part has to
be disassembled for readjusting the Plate.
90° and remove
Free space for exchanging the Gas Spring Ejector
Removing is only allowed for the extended
moment of the Gas Spring Ejector!
Schieberbreite /
voestalpine Camtec GmbH
Werkzeug Oberteil
Upper Toolpart
Cam Unit Width + min. 140 mm
S 0 7
