KS OT 0600
EDITION 2006

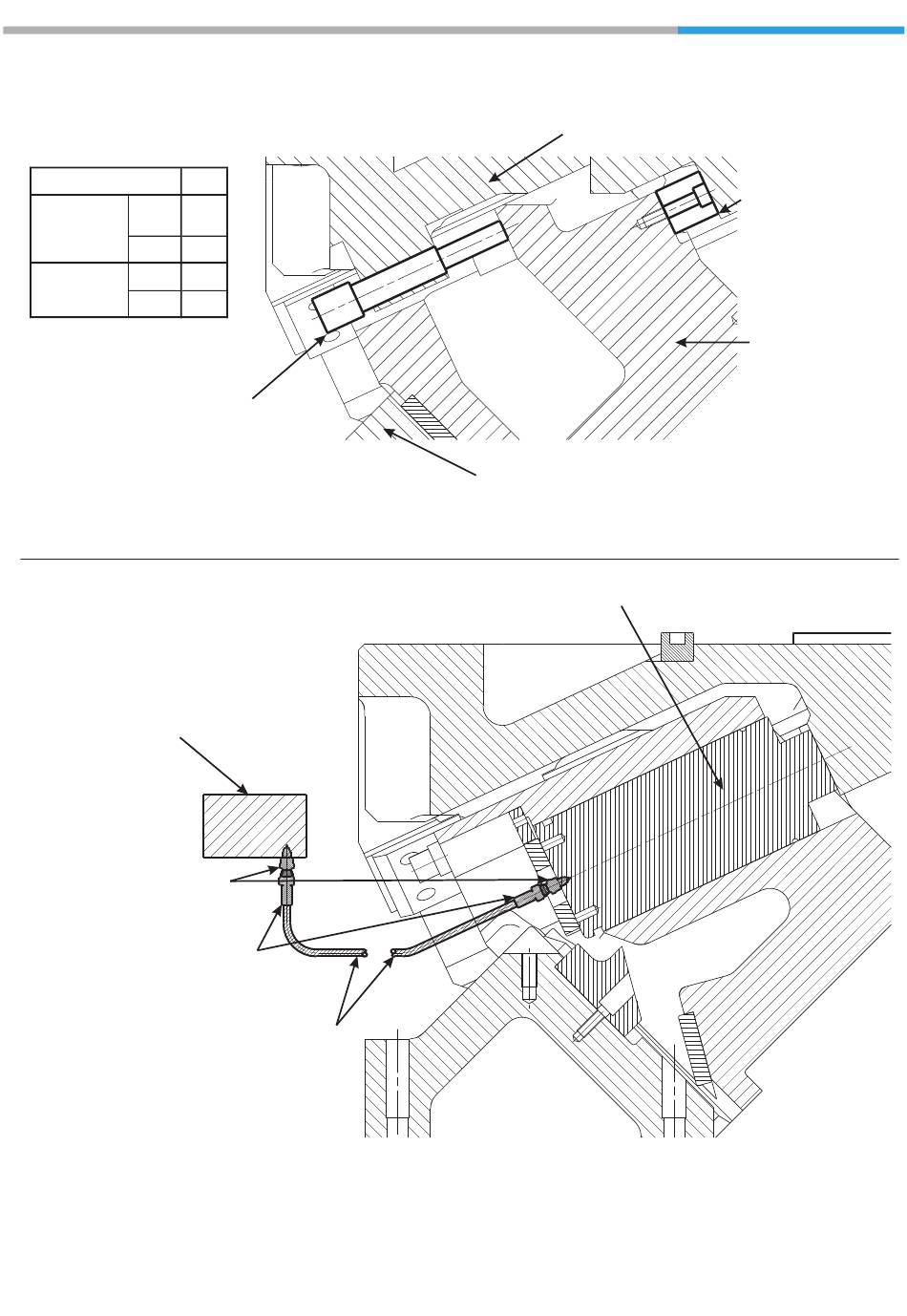

Lock Out - System
Schraube und Lock Out Stücke z
Use screw and pieces to lock the Cam!
Measures
Maße /
Cam Angle
Schieberwinkel /
Länge
± 0,02
Length
Lock Out Stück
Ident Nr.
Lock Out Piece
Code No.
Länge
Length
Lock Out Schraube
Lock Out Screw
Ident Nr.
Code No.
Lock Out Schraube (1x)
Lock Out Screw
Lock Out - System nur zum Festsetzen des Schiebers für die Bearbeitung. Vor der Produktion entfernen!
Use Lock Out - System only to lock the cam for processing. Remove before production!
Gasdruckfeder Schlauchsystem je Gasdruckfeder
Gas Spring Linking per Gas Spring
Kontrollarmatur (1x)
Mini Control Panel (1x)
Anschluss-Adapter (2x)
Port Adapter
Schlauch-Adapter (2x)
Hose Adapter (2x)
Das Schlauchsystem ist gemäß der Einbauverhältnisse dem
Werkzeug anzupassen. Die Platzierung der Anschlußarmaturen
und der Verschlauchung erfolgt kundenseitig.
Das gesamte Schlauchsystem ist über die Fa. DADCO zu
bestellen.
Wird diese Schiebertype an die Kontrollarmatur angeschlossen,
ist in der Bestellung unbedingt ein Hinweis auf die Anschluss-
möglichkeit nötig.
um Festsetzen des Schiebers verwenden!
0°-75°
41 mm
23693
130 mm
23375
Schlauch
Hose
Schieberführung /
Treiber
Cam Driver
Gasdruckfeder
Gas Spring
The Gas Spring Linking has to be adapted to the tool integration.
The position of the Control Panel and the Hose Linking is on the
part of the customer.
The complete Gas Spring Linking has to be ordered from DADCO.
If this type of cam is linked with the Control Panel, it is absolutely
necessary to make a note of the connectivity in the order.
voestalpine Camtec GmbH
S 0 6
Cam Base
Lock Out Stück (2x)
Lock Out Piece (2x)
Schieber
Cam Slider
