Segment-Modus

Kanal
1
2
3
4
5
6
7
8
9
10
11
12
13
Etc...
DMX-Wert Funktion
Dimmer (MSB)
8-bit grob Steuerung, geschlossen 0%  offen 100%
0 - 65535
Dimmer (LSB)
16-bit fein Steuerung, geschlossen  offen
Strobe
0 - 49 Kein Strobe-Effekt
Strobe, langsam  schnell
50 - 200
201 - 210 Kein Strobe-Effekt
Zufälliger Strobe, langsam  schnell
211 - 255
Strobe Dauer
0  1 Sekunde
0 - 255
Effektauswahl
0 Kein Effekt: LEDs über RGB-Kanäle gesteuert
1 - 255 Effektauswahl ("Vorprogrammierte Effekte" auf Seite 35)
Effektgeschwindigkeit / Modifikation (abhängig vom Effekt)
Schnell  langsam
0 - 126
127 - 128 Stopp
langsam  schnell
129 - 255
Effekt-Synchronisation
0 Keine Synchronisation
1 Geräte-Offset 10°
2 Geräte-Offset 20°
3 - 34 ...
35 Geräte-Offset 350°
36 Synchronisiert
37 - 100 Keine Funktion (für zukünftige Verwendung)
101 - 120 Zufälliger Start
121 - 140 Zufällige Dauer
141 - 255 Keine Funktion (für zukünftige Verwendung)

Segmentsteuerung

Segment 1 Rot
0  100%
0 - 255
Segment 1 Grün
0  100%
0 - 255
Segment 1 Blau
0  100%
0 - 255
Segment 2 Rot
0  100%
0 - 255
Segment 2 Grün
0  100%
0 - 255
Segment 2 Blau
0  100%
0 - 255
... ...
Für die RGB-Steuerung der Segmente verwendete Kanäle:
• 320 mm Leuchten (zwei Segmente) = Kanäle 8 - 13
• 1280 mm Leuchten (acht 160 mm Segmente) = Kanäle 8 - 31

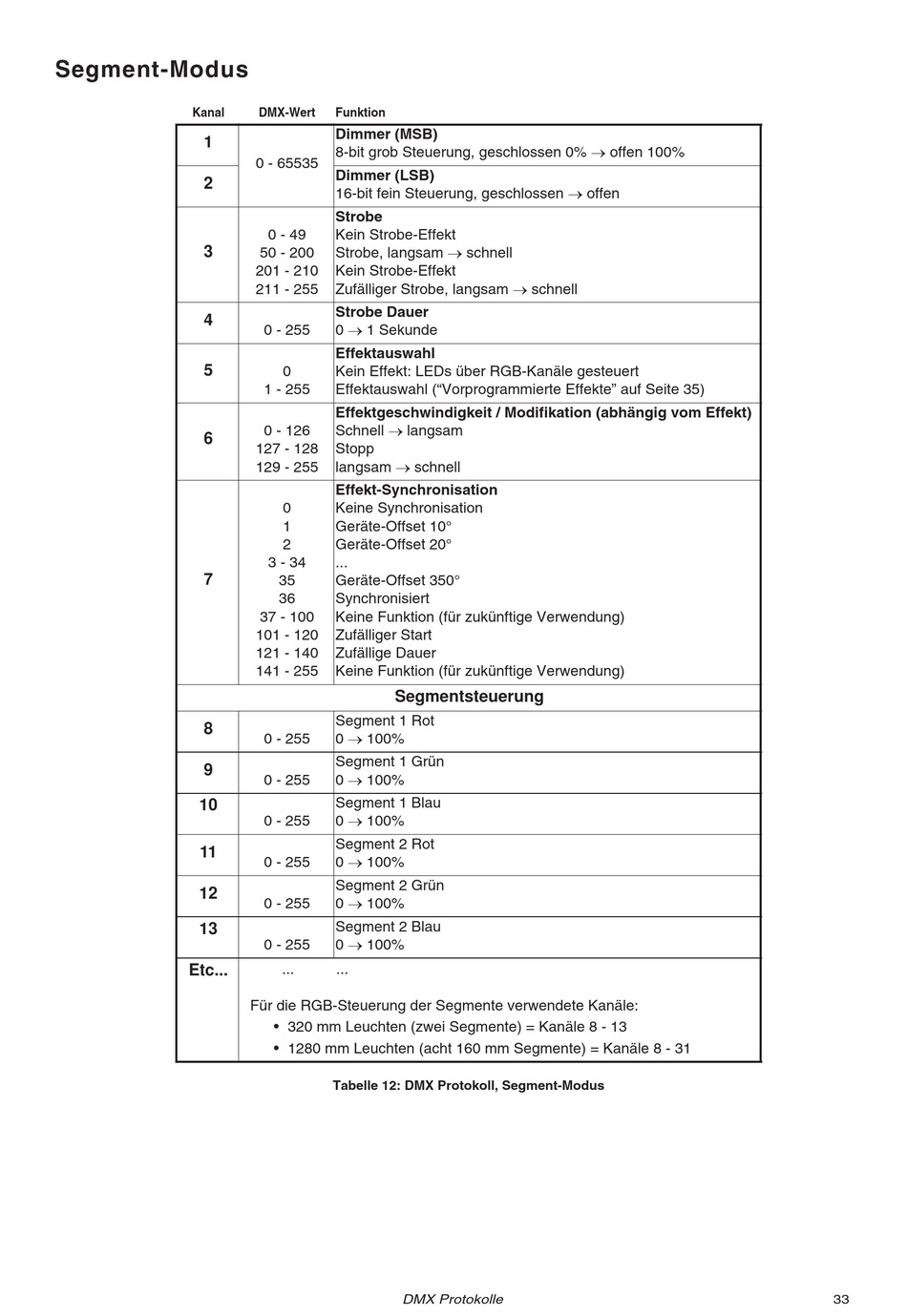

Tabelle 12: DMX Protokoll, Segment-Modus
