System-Installation

Warnung! Lesen Sie die "Sicherheitshinweise" auf Seite 5 und "Vermeidung von Schäden" auf
Seite 10 sorgfältig, bevor Sie ein Exterior PixLine™ System installieren.
Warnung! Verbinden Sie Exterior PixLine™ Leuchten nur mit in dieser Anleitung spezifizierten
Leitungen von Martin™ und nur mit spezifizierten Geräten.
Warnung! Beachten Sie die maximale Zahl an Leuchten, die Sie miteinander verbinden dürfen und
die zulässigen Leitungslängen. Die Spezifikation finden Sie im Abschnitt "Schutz vor elektrischem
Schlag" ab Seite 5 und in den Anleitungen der in dem System verwendeten Geräte.
Die Exterior PixLine Leuchten sind für die Wiedergabe von Videos über das Martin P3™ System oder
DMX-gesteuerte Lichteffekte geeignet. Das verwendete Protokoll (Martin P3™ oder DMX) wird automatisch
erkannt. Der folgende Abschnitt erläutert den Aufbau einer Exterior PixLine Installation zur Wiedergabe von
P3 Videodaten oder DMX-gesteuerten Lichteffekten.

Installation eines P3-Systems

Bild 7 zeigt die Komponenten und die Topographie eines Martin P3™ Systems zur Darstellung von Videos.
Beachten Sie Bild 7 und die folgenden Hinweise, um P3 Videos über Exterior PixLine Leuchten
wiederzugeben:
1. Stellen Sie sicher, dass kein Gerät mit der Stromversorgung verbunden werden kann, bevor die
Installation vollständig abgeschlossen ist.
2. Beachten Sie die "Sicherheitshinweise" auf Seite 5 und "Vermeidung von Schäden" auf Seite 10.
3. Verbinden Sie die Exterior PixLine Leuchten direkt über die fest montierten BBD Verbinder oder mit Hilfe
von Martin™ Hybridleitungen mit BBD Verbindern (siehe "Leitungen" auf Seite 38).
Warnung! Beachten Sie die maximale Länge der Geräte und Leitungen in einer Versorgungslinie.
Beachten Sie die "Hinweise zur Verbindung von Leuchten" auf Seite 6.
4. Schützen Sie den letzten, offenen Verbinder einer Versorgungslinie mit einer Abdeckkappe
(siehe"Leitungen" auf Seite 38) vor Feuchtigkeit und Verschmutzung.
5. Verbinden Sie jede Linie Exterior PixLine Leuchten mit einem der vier 4-poligen XLR- Ausgänge (48
VDC und P3 Daten) eines P3 PowerPort 1500™ mit einem Martin™ Adapter 4-polig XLR-Stecker auf
BBD Hybridleitung (P/N 91616046, siehe Bild 6). Alternativ verbinden Sie jede Linie Exterior PixLine
Leuchten mit einem der vier Ausgänge eines P3 PowerPort 1000 IP™.
DC Stromversorgung
und Daten vom
P3 PowerPort 1500
6. Verwenden Sie, wenn erforderlich, eine BBD > BBD Hybridverlängerung zwischen der ersten Leuchte
und dem P3 PowerPort. Martin™ bietet geeignete Leitungen in verschiedenen Längen an, siehe
"Leitungen" auf Seite 38.
7. Stellen Sie eine P3 Videodaten-Verbindung zwischen einem Martin P3™ System-Controller (z.B.
P3-100™, P3-200™, P3-300™ oder P3 PC™) und dem P3 PowerPort 1500™ oder P3 PowerPort 1000
IP™ her (in der Anleitung zu den Produkten finden Sie detaillierte Informationen).

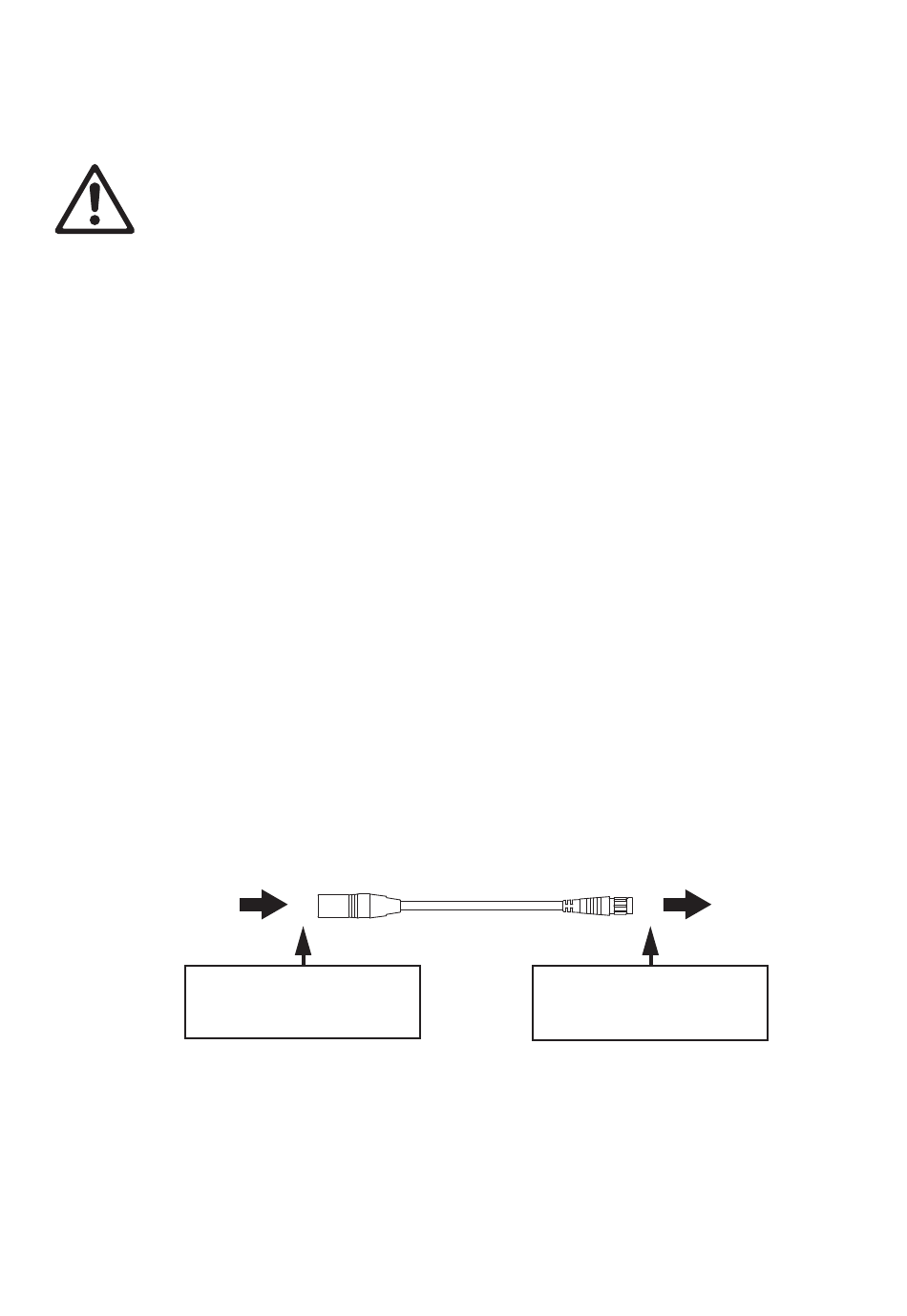

4-polige XLR > BBD Eingangsleitung, P/N 91616046
4-poliger XLR Stecker
Hier eine 4-pol.XLR
Verlängerung verwenden,
wenn erforderlich
Bild 6: Stromversorgung und P3-Dateneingang
System-Installation
BBD Buchse
DC Stromversorgung
Exterior PixLine Linie
Hier eine BBD > BBD Hybrid-
verlängerung verwenden,
wenn erforderlich
und Daten zur
