5 Konfiguration

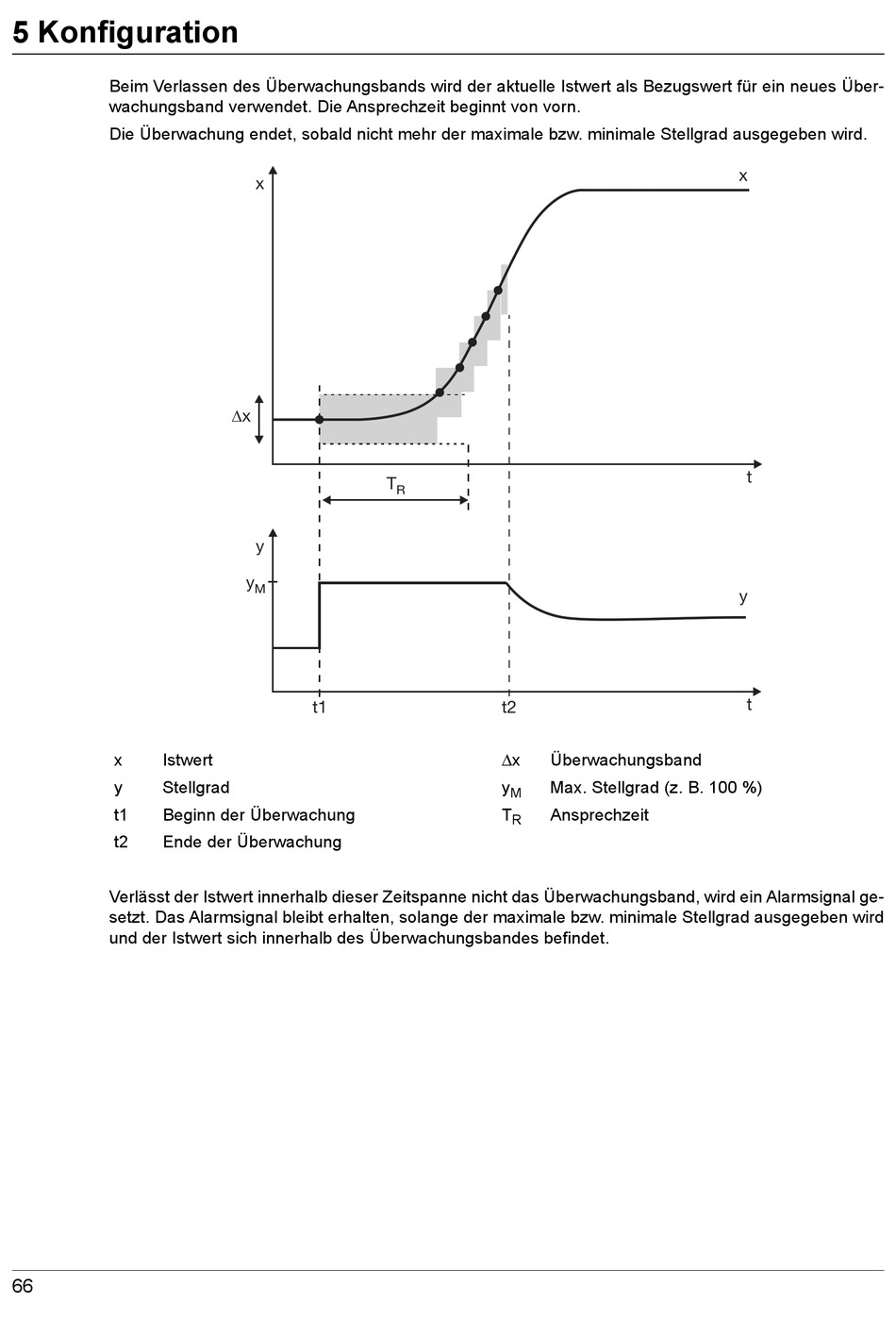

Beim Verlassen des Überwachungsbands wird der aktuelle Istwert als Bezugswert für ein neues Über-
wachungsband verwendet. Die Ansprechzeit beginnt von vorn.
Die Überwachung endet, sobald nicht mehr der maximale bzw. minimale Stellgrad ausgegeben wird.
x Istwert
y Stellgrad
t1 Beginn der Überwachung
t2 Ende der Überwachung
Verlässt der Istwert innerhalb dieser Zeitspanne nicht das Überwachungsband, wird ein Alarmsignal ge-
setzt. Das Alarmsignal bleibt erhalten, solange der maximale bzw. minimale Stellgrad ausgegeben wird
und der Istwert sich innerhalb des Überwachungsbandes befindet.
