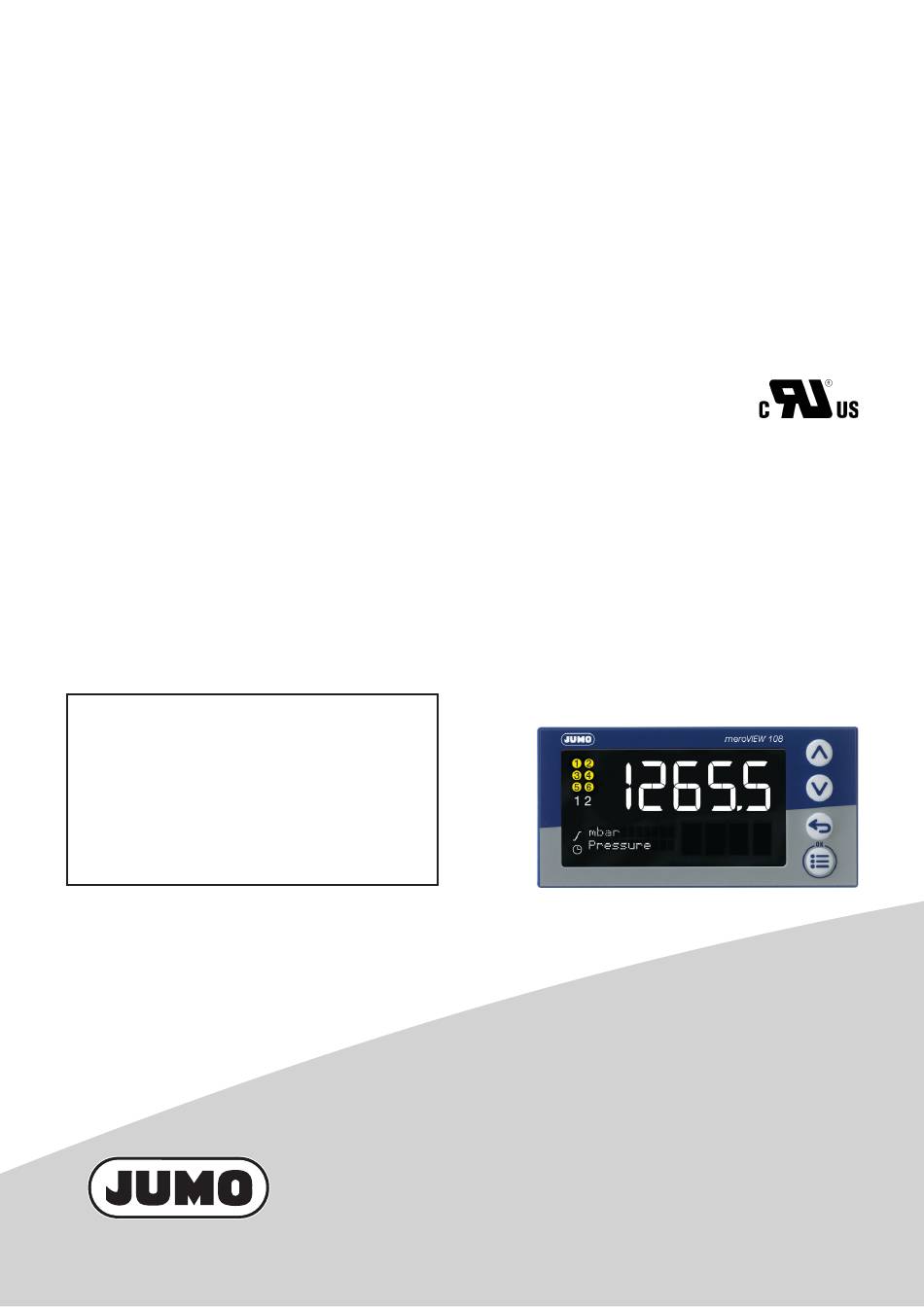

JUMO meroVIEW 104/108/116
Multifunktions-Digitalanzeiger mit SPS-Funktion
Multifunction digital indicator with PLC funtion
Bitte laden Sie vor Inbetriebnahme
das Setup-Programm hier herunter:
Prior to startup, please download
the setup program here:
http://merotron-meroview.jumo.info
Kurzanleitung
Brief Instructions
(DE-EN-FR-ES)
70155100T97Z000K000
V2.00/00757248/2023-10-05
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für JUMO meroVIEW 104
Inhaltszusammenfassung für JUMO meroVIEW 104
- Seite 1 JUMO meroVIEW 104/108/116 Multifunktions-Digitalanzeiger mit SPS-Funktion Multifunction digital indicator with PLC funtion Bitte laden Sie vor Inbetriebnahme das Setup-Programm hier herunter: Prior to startup, please download the setup program here: http://merotron-meroview.jumo.info Kurzanleitung Brief Instructions (DE-EN-FR-ES) 70155100T97Z000K000 V2.00/00757248/2023-10-05...
-
Seite 3: Multifunktions-Digitalanzeiger Mit Sps-Funktion
JUMO meroVIEW 104/108/116 Multifunktions-Digitalanzeiger mit SPS-Funktion Kurzanleitung 70155100T97Z000K000 DE/00757248... - Seite 4 Weitere Informationen und Downloads qr-701551-de.jumo.info...
-
Seite 5: Inhaltsverzeichnis
Inhalt Inhalt Einleitung ............5 Sicherheitshinweise . - Seite 6 Inhalt Technische Daten ..........29 Analogeingang .
-
Seite 7: Einleitung
Einleitung 1 Einleitung Sicherheitshinweise Allgemein Diese Anleitung enthält Hinweise, die Sie zu Ihrer eigenen Sicherheit sowie zur Vermeidung von Sach- schäden beachten müssen. Diese Hinweise sind durch Zeichen unterstützt und werden in dieser Anlei- tung wie gezeigt verwendet. Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei- nem für alle Benutzer jederzeit zugänglichen Platz auf. -
Seite 8: Bestimmungsgemäße Verwendung
1 Einleitung ENTSORGUNG! Dieses Gerät und, falls vorhanden, Batterien gehören nach Beendigung der Nutzung nicht in die Müll- tonne! Bitte lassen Sie sie ordnungsgemäß und umweltschonend entsorgen. Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung in industrieller Umgebung bestimmt, wie in den technischen Daten spezifiziert. -
Seite 9: Entsorgung
Beschreibung des aufgetretenen Fehlers Das Reparatur-Begleitschreiben (Begleitschreiben für Produktrücksendungen) kann im Internet von der Homepage des Herstellers heruntergeladen werden: http://produktruecksendung.jumo.info Schutz gegen Elektrostatische Entladung (ESD) (ESD = Electro Static Discharge) Zur Vermeidung von ESD-Schäden müssen elektronische Baugruppen oder Bauteile in ESD-geschütz- ter Umgebung gehandhabt, verpackt und gelagert werden. -
Seite 10: Geräteausführung Identifizieren
1 Einleitung Geräteausführung identifizieren 1.5.1 Typenschild Das Typenschild ist auf dem Gehäuse aufgeklebt. Inhalt Das Typenschild beinhaltet wichtige Informationen. Unter anderem sind dies: Beschreibung Bezeichnung auf dem Beispiel Typenschild Gerätetyp 701554/8-1294120-23/214 Teile-Nr. 00123456 Fabrikations-Nummer F-Nr. 0070033801321430006 Spannungsversorgung AC 110...240 V, 48...63 Hz Gerätetyp (Typ) Die Angaben auf dem Typenschild mit der Bestellung vergleichen. -
Seite 11: Bestellangaben
1 Einleitung 1.5.2 Bestellangaben Grundtyp 701551 Typ 701551 (Format 116: 48 x 48 mm) 1 Analogeingang (universell), 1 Digitaleingang, 1 Digitaleingang/-ausgang (umschalt- bar), 2 Relais (Schließer) inkl. 2 Timer, Min-/Max-Wert-Anzeige, Hold-Funktion, Tarierfunktion, Setup-Programm (Download) 701552 Typ 701552 (Format 108H: 48 x 96 mm) 1 Analogeingang (universell), 1 Digitaleingang, 1 Digitaleingang/-ausgang (umschalt- bar), 2 Relais (Schließer) inkl. - Seite 12 1 Einleitung Option 2 nicht belegt 1 Analogeingang (universell) 1 Zähleingang 12,5 kHz 3 Digitaleingänge 1 Relais (Wechsler 8 A; nur bei Typen 701552, 701553, 701554) 1 Relais (Schließer 3 A) 2 Relais (Schließer 3 A; nur bei Typen 701552, 701553, 701554) 1 Halbleiterrelais 1 A 1 Digitalausgang (Logik 0/14 V) 1 Analogausgang...
-
Seite 13: Lieferumfang
1 Einleitung Option 6 (nur bei Typ 701554) nicht belegt 1 Schnittstelle RS485 (Modbus RTU) Spannungsversorgung AC 110 bis 240 V +10/-15 %, 48 bis 63 Hz AC/DC 24 V +10/-15 %, AC 48 bis 63 Hz (10) Typenzusätze ohne Typenzusatz Mathematik- und Logikmodul Strukturierter Text AMS2750/CQI-9... -
Seite 14: Gerätetypen
116: Typ 701551 (Format 116) meroVIEW 108: Typ 701553 (Format 108Q) meroVIEW 108: Typ 701552 (Format 108H) meroVIEW 104: Typ 701554 (Format 104) Verfügbare technische Dokumentation Ergänzend zu dieser Kurzanleitung stehen folgende Dokumente als PDF-Dateien zur Verfügung und können von der Internetseite des Herstellers heruntergeladen werden: •... -
Seite 15: Montage
Montage 2 Montage Montagehinweise WARNUNG! Das Gerät ist nicht für die Verwendung in explosionsgefährdeten Bereichen vorgesehen. Es besteht die Gefahr einer Explosion. Gerät nur außerhalb explosionsgefährdeter Bereiche einsetzen. Montageort Das Gerät ist für den Einbau in einen Schalttafelausschnitt innerhalb eines geschlossenen Schalt- schranks vorgesehen. - Seite 16 2 Montage Format 108H (48 mm × 96 mm) Format 108Q (96 mm × 48 mm)
-
Seite 17: Schalttafeleinbau
2 Montage Format 104 (96 mm × 96 mm) Schalttafelausschnitte nach DIN IEC 61554 Format (Frontrahmenmaße) Schalttafelausschnitt Mindestabstände der Schalttafel- (Breite x Höhe) ausschnitte (bei Dicht-an-dicht- Montage) horizontal vertikal +0,6 +0,6 116 (48 mm × 48 mm) mm × 45 45 mm 30 mm +0,6... -
Seite 18: Reinigung
2 Montage Gerät im Format 116 Geräte in den Formaten 108H, 108Q und 104 Das Gerät von vorn in den Schalttafelaus- Das Gerät von vorn in den Schalttafelaus- schnitt einsetzen und auf korrekten Sitz der schnitt einsetzen und auf korrekten Sitz der Dichtung achten. -
Seite 19: Elektrischer Anschluss
Elektrischer Anschluss 3 Elektrischer Anschluss Installationshinweise Anforderungen an das Personal • Arbeiten am Gerät dürfen nur im beschriebenen Umfang und ebenso wie der elektrische Anschluss ausschließlich von Fachpersonal durchgeführt werden. • Vor dem Stecken und Ziehen von Anschlussleitungen muss sichergestellt sein, dass die durchfüh- rende Person elektrostatisch entladen ist (z. -
Seite 20: Anschlusselemente
3 Elektrischer Anschluss Anschlusselemente 3.2.1 Typ 701551 Format 116 Ele- Anschluss Ele- Anschluss Ele- Anschluss ment ment ment Spannungsversorgung Klemmen 4 und 6: Option 1 L1(L+), N(L-) Digitaleingang 2 (bei PROFINET: Port 1) (potenzial freier Kontakt) Digitalausgang 1 Klemmen 5 und 6: Option 2 (Relais) Digitaleingang 1... - Seite 21 3 Elektrischer Anschluss Format 108H Format 104 Ele- Anschluss Ele- Anschluss Ele- Anschluss ment ment ment Spannungsversorgung Klemmen 5 und 6: Option 3 L1(L+), N(L-) Digitaleingang 1 (potenzial freier Kontakt) oder Digitalausgang 3 (Logik 0/14 V) Digitalausgang 1 USB-Device-Schnittstelle Option 4 (Relais) Digitalausgang 2 USB-Host-Schnittstelle...
-
Seite 22: Anschlussplan
3 Elektrischer Anschluss Anschlussplan VORSICHT! Unter ungünstigen Bedingungen kann die Temperatur an den Klemmen 60 °C überschreiten. Dadurch kann die Isolation der an den Klemmen angeschlossenen Leitungen beschädigt werden. Die betroffenen Leitungen müssen bis mindestens 80 °C hitzebeständig sein. ... -
Seite 23: Digitaleingänge
3 Elektrischer Anschluss 3.3.2 Digitaleingänge Digitaleingänge 1 und 2: serienmäßig Digitaleingänge 3 bis 14: optional (Optionen 1 bis 4, siehe Bestellangaben) Ein- Ausführung Symbol und Klem- Ein- Ausführung Symbol und Klem- gang menbezeichnung gang menbezeichnung Digitaleingang für Digitaleingang für potenzial freien Kontakt potenzial freien Kontakt (nur nutzbar, wenn Digi- (nur nutzbar, wenn Ana-... -
Seite 24: Digitalausgänge
3 Elektrischer Anschluss 3.3.4 Digitalausgänge Digitalausgänge 1 bis 3: serienmäßig Digitalausgänge 4 bis 11: optional (Optionen 1 bis 4, siehe Bestellangaben) Aus- Ausführung Symbol und Klem- Aus- Ausführung Symbol und Klem- gang menbezeichnung gang menbezeichnung Relais (Schließer) Relais (Schließer) Logikausgang 0/14 V (nur nutzbar, wenn Digi- taleingang 1 nicht ver- wendet wird) -
Seite 25: Rs485-Schnittstelle
3 Elektrischer Anschluss 3.3.5 RS485-Schnittstelle Optional (Option 2 oder 6, siehe Bestellangaben) Schnittstelle Symbol und Klem- menbezeichnung RS485 RxD/TxD+ RxD/TxD- HINWEIS! Zum Anschluss der RS485-Schnittstelle ist eine verdrillte Anschlussleitung mit Abschirmung zu verwen- den. Um Übertragungsfehler zu vermeiden, dürfen nur die oben aufgeführten Signale und ggf. GND in der Anschlussleitung geführt werden. -
Seite 26: Galvanische Trennung
3 Elektrischer Anschluss Galvanische Trennung 3000 V Analogeingang Relais (Schließer) Digitaleingang/ 3000 V -ausgang (Logik- Relais (Schließer; Option) ausgang 14 V) 3000 V Digitaleingang Relais (Wechsler; Option) 3000 V 2 Relais (Schließer; Option) Analogeingang (Option) 3000 V Halbleiterrelais (Option) 3 Digitaleingänge Analogausgang (Option) (Option) Logikausgang 14 V (Option) -
Seite 27: Bedienung
Parameter lassen sich verschiedenen Bedienebenen im Gerät zuordnen. Download des Setup-Programms Auf der folgenden Webseite steht das kostenlose Setup-Programm zum Download zur Verfügung: meroTRON-meroVIEW.jumo.info Anzeige- und Bedienelemente 18-Segment-LCD-Anzeige (z. B. Messwert), 4-stellig (bei Typ 701553 5-stellig), weiß; bei Typ 701551 (116) auch zur Darstellung von Menüpunkten, Parametern und Text 18-Segment-LCD-Anzeige (z. - Seite 28 4 Bedienung Symbole (Aktivitätsanzeigen) Symbol Leuchtet Blinkt Basisanzeige (Grund- Gerät ist in Basisanzei- Gerät ist in Basisanzei- stellung) 1 ge 2. ge 1 oder in einer ande- ren Bedienebene. Leuchtet auch während einer Setup-Übertra- gung und signalisiert, dass die angezeigten Symbole sich auf die Basisanzeige 1 mit Anzeiger 1 und Timer 1...
-
Seite 29: Sprachauswahl
4 Bedienung Taste oder Tastenkom- Funktion bination (Dauer) in der Basisanzeige beim Navigieren beim Editieren (Grundstellung) Back lang (> 2 s) Funktion konfigurierbar (werkseitig: ohne Funk- tion) Menu/OK kurz (< 2 s) Hauptmenü aufrufen Untermenü aufrufen Editiermodus mit Ände- oder in Editiermodus rung verlassen wechseln Menu/OK lang (>... -
Seite 30: Fehlermeldungen
4 Bedienung Fehlermeldungen Anzeige Mögliche Ursache Maßnahmen <<<< Messbereichsunterschreitung Fühler und Leitung prüfen (Bruch, Kurzschluss, Verpolung). Fühler- oder Leitungskurzschluss Anschlussklemmen prüfen. Fühler- oder Leitungsbruch Konfiguration prüfen (Signalart, Verpolung Linearisierung, Widerstandsmessbe- >>>> Messbereichsüberschreitung reich, Skalierung). ---- Fühler- oder Leitungsbruch Verpolung ---- Kein gültiger Eingangswert (interner Bei optionalen Baugruppen: Bau- Fehler) -
Seite 31: Technische Daten
Technische Daten 5 Technische Daten Analogeingang Thermoelemente Bezeichnung Norm Messbereich Genauigkeit ≤ 0,25 % Fe-CuNi „L“ DIN 43710 (1985) IPTS-68 -200 bis +900 C ≤ 0,25 % ab -100 °C Fe-CuNi „J“ DIN EN 60584-1:2014 ITS-90 -210 bis +1200 °C IEC 60584-1:2013 ≤... - Seite 32 5 Technische Daten ≤ 50 ppm/K Umgebungstemperatureinfluss max. 30 Ω je Leitung Sensorleitungswiderstand Abtastzyklus min. 50 ms (konfigurierbar) Eingangsfilter digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s Widerstandspotenziometer/WFG und Widerstand/Poti Bezeichnung Messbereich Genauigkeit Messstrom 0 bis 4000 Ω ≤...
-
Seite 33: Digitaleingänge
5 Technische Daten Messwertgeber Messbereichs- Messbereichs- Kurzschluss Bruch (Fühler/ Verpolung unterschreitung überschreitung (Fühler/Leitung) Leitung) Strom 0 bis 20 mA Strom 4 bis 20 mA Spannung 0 bis 10 V Spannung 0 bis 1 V Heizstrom ++ = wird erkannt --- = wird nicht erkannt (+) = wird bedingt erkannt Bruch im Messstrompfad wird nicht erkannt. -
Seite 34: Digitalausgänge
5 Technische Daten Digitalausgänge Relais (Schließer) Schaltleistung max. 3 A bei AC 230 V oder DC 24 V, ohmsche Last Kontaktlebensdauer 150.000 Schaltungen bei Nennlast 350.000 Schaltungen bei 1 A Relais (Wechsler) Schaltleistung max. 8 A bei AC 230 V oder DC 24 V, ohmsche Last Kontaktlebensdauer 50.000 Schaltungen bei Nennlast 100.000 Schaltungen bei 3 A... -
Seite 35: Schnittstellen
5 Technische Daten Schnittstellen USB-Device Steckertyp Micro-B (Buchse) Standard Low-Speed, Full-Speed, High-Speed Leitungslänge max. 3 m USB-Host Steckertyp A (Buchse) Standard Low-Speed, Full-Speed Verwendung ausschließlich zum Anschluss eines USB-Speichersticks (FAT16/FAT32; siehe Zubehör) Laststrom max. 100 mA RS485 Baudrate 9600, 19200, 38400, 115200 Datenformat 8-1-no parity, 8-1-even parity, 8-1-odd parity, 8-2-no parity Protokoll... -
Seite 36: Anzeige
5 Technische Daten Anzeige 18-Segment-LCD-Anzeigen obere Anzeige untere Anzeige Ziffernhöhe Typ 701551 (Format 116) 12,3 mm 5,9 mm Typ 701552 (Format 108H) 11,5 mm 8,5 mm Typ 701553 (Format 108Q) 15 mm 9 mm Typ 701554 (Format 104) 24,8 mm 12 mm Farbe weiß... -
Seite 37: Umwelteinflüsse
5 Technische Daten Leiterquerschnitte für serienmäßi- ge Ein- und Ausgänge (Anschluss- element 4), optionale Ein- und Ausgänge (außer Relais und Halb- leiterrelais), RS485-Schnittstelle Draht oder Litze min. 0,2 mm , max. 1,5 mm (ohne Aderendhülse) Litze mit Aderendhülse ohne Kunststoffkragen: min. 0,25 mm , max. -
Seite 38: Gehäuse
5 Technische Daten Gehäuse Gehäuseart Kunststoffgehäuse für den Schalttafeleinbau nach DIN IEC 61554 (Verwen- dung in Innenräumen) Gehäusefront aus Kunststoff mit Folientastatur Schalttafelstärke 1 bis 10 mm Gehäusebefestigung in Schalttafel unter Verwendung des mitgelieferten Befestigungsrahmens bzw. der beiden Befestigungselemente Gebrauchslage beliebig Schutzart nach DIN EN 60529, frontseitig IP65, rückseitig IP20... - Seite 40 6 China RoHS...
