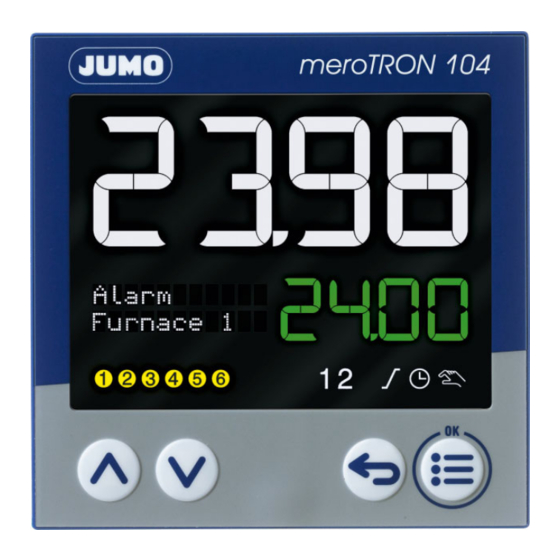

JUMO meroTRON 104 Schnittstellenbeschreibung

Modularer ein-/zweikanalregler mit sps-funktion/ multifunktions-digitalanzeiger mit sps-funktion
Vorschau ausblenden Andere Handbücher für meroTRON 104:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

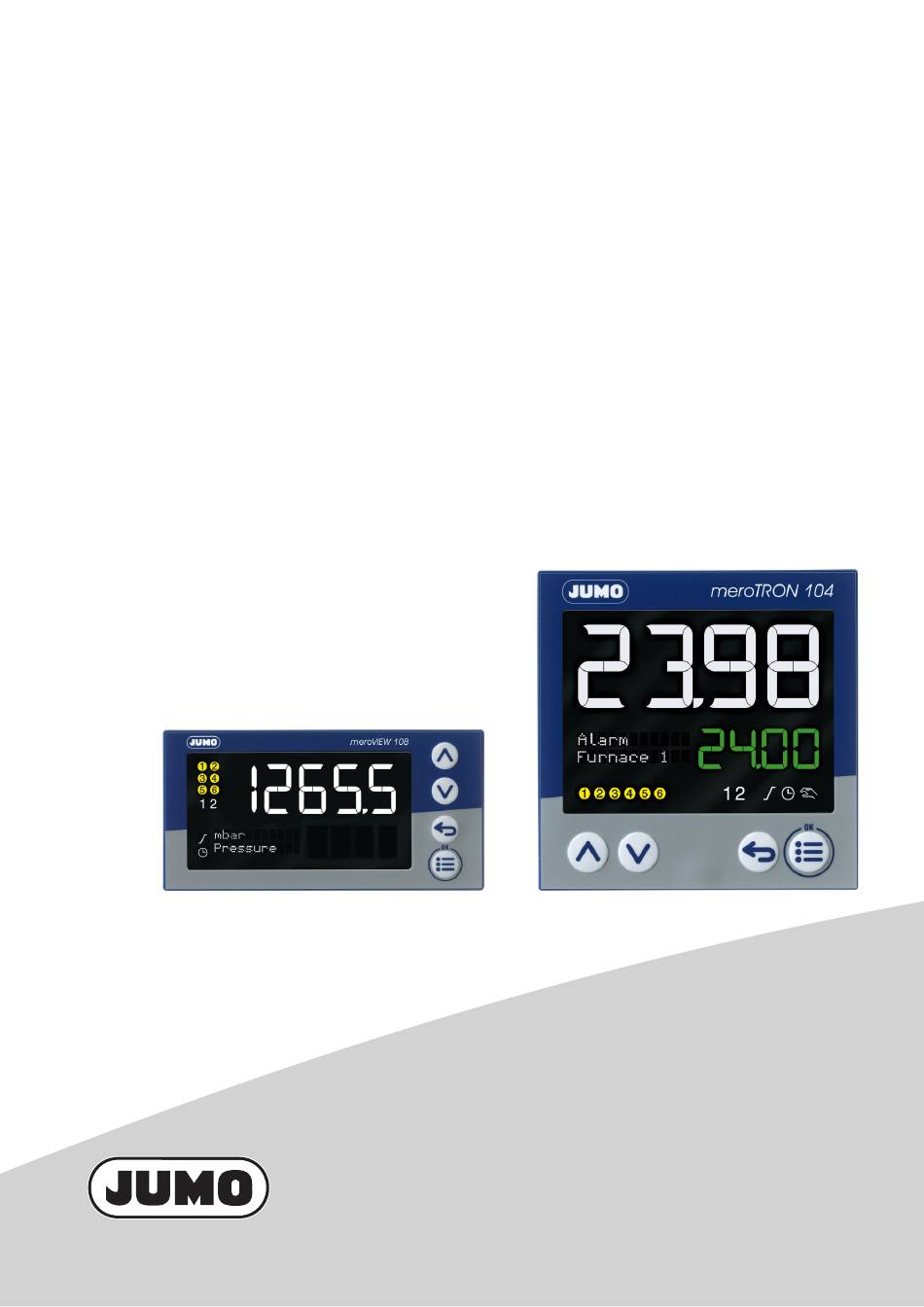

JUMO meroTRON/meroVIEW 104/108/116
Modularer Ein-/Zweikanalregler mit SPS-Funktion/
Multifunktions-Digitalanzeiger mit SPS-Funktion
Schnittstellenbeschreibung
Modbus
70305100T92Z000K000
V1.00/DE/00767014/2022-03-29

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JUMO meroTRON 104

Inhaltszusammenfassung für JUMO meroTRON 104

  • Seite 1 JUMO meroTRON/meroVIEW 104/108/116 Modularer Ein-/Zweikanalregler mit SPS-Funktion/ Multifunktions-Digitalanzeiger mit SPS-Funktion Schnittstellenbeschreibung Modbus 70305100T92Z000K000 V1.00/DE/00767014/2022-03-29...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Einleitung ........... 5 Sicherheitshinweise .
  • Seite 4 Inhalt...

  • Seite 5: Einleitung

    Einleitung 1 Einleitung Sicherheitshinweise Allgemein Diese Anleitung enthält Hinweise, die Sie zu Ihrer eigenen Sicherheit sowie zur Vermeidung von Sach- schäden beachten müssen. Diese Hinweise sind durch Zeichen unterstützt und werden in dieser Anlei- tung wie gezeigt verwendet. Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei- nem für alle Benutzer jederzeit zugänglichen Platz auf.

  • Seite 6: Inhalt Dieses Dokuments

    1 Einleitung benen Gerätes. Nur qualifiziertes Personal verfügt über das erforderliche Fachwissen, um die in diesem Dokument verwendeten Sicherheitshinweise und Warnungen im konkreten Einzelfall richtig zu interpre- tieren und in die Tat umzusetzen. Inhalt dieses Dokuments HINWEIS! Dieses Dokument gilt sowohl für die Geräte der Geräteserie 70305x (Ein-/Zweikanalregler) als auch für die Geräte der Geräteserie 70155x (Digitalanzeiger).

  • Seite 7: Modbus-Protokollbeschreibung

    Modbus-Protokollbeschreibung 2 Modbus-Protokollbeschreibung HINWEIS! Die in den Beispielen verwendeten Modbus-Adressen können von den tatsächlichen Modbus-Adressen dieses Geräts abweichen. Master-Slave-Prinzip Die Kommunikation zwischen einem Master- und einem Slave-Gerät mit Modbus findet nach dem Mas- ter-Slave-Prinzip in Form von Datenanfrage/Anweisung – Antwort statt. Master Slave 1 Slave 2...

  • Seite 8: Zeitlicher Ablauf Der Kommunikation

    2 Modbus-Protokollbeschreibung Zeitlicher Ablauf der Kommunikation Zeichenübertragungszeit Die Zeichenübertragungszeit (Zeit für die Übertragung eines Zeichens mit 8 Datenbits) ist abhängig von der Baud rate und der Bitanzahl des Zeichens (siehe Tabelle zum Datenformat): Zeichenübertragungszeit [ms] = 1000 × Bitanzahl/Baudrate Baudrate[Bd] Bitanzahl Zeichenübertragungszeit[ms] 115200...

  • Seite 9: Aufbau Eines Modbus-Telegramms

    2 Modbus-Protokollbeschreibung arbeitung abgeschlossen ist. Eine eingestellte Zeit von 0 ms bedeutet, dass das Gerät mit der maximal möglichen Geschwindigkeit antwortet. Die minimale Antwortzeit wird vom Master benötigt, um die Schnittstellentreiber von Senden auf Emp- fangen umzustellen. HINWEIS! Innerhalb von t und t und während der Antwortzeit des Slaves dürfen vom Master keine Datenanfragen gestellt werden.

  • Seite 10: Geräteadresse (Rs485)

    2 Modbus-Protokollbeschreibung Geräteadresse (RS485) Die Geräteadresse ist zwischen 1 und 254 einstellbar. Jeder Modbus-Teilnehmer muss eine ein- deutige Geräteadresse haben. Um die angeschlossenen Teilnehmer anzusprechen, gibt es folgende Varianten des Datenaustauschs: Query Dies ist eine Datenanfrage/Anweisung des Masters an einen Slave über die entsprechende Geräte adresse (1 bis 254).

  • Seite 11: Lesen Von N Worten

    2 Modbus-Protokollbeschreibung 2.6.1 Lesen von n Worten Mit dieser Funktion werden n Worte ab einer bestimmten Adresse gelesen. Datenanfrage Slave-Adresse Funktion Adresse Wortanzahl Checksumme 0x03 oder 0x04 erstes Wort 1 Byte 1 Byte 2 Byte 2 Byte 2 Byte Antwort Slave-Adresse Funktion Anzahl...

  • Seite 12: Schreiben Eines Wortes

    2 Modbus-Protokollbeschreibung 2.6.2 Schreiben eines Wortes Mit dieser Funktion wird ein Wort auf einer bestimmten Adresse geschrieben. Die Datenblöcke für Anweisung und Antwort sind identisch. Anweisung Slave-Adresse Funktion Wort-Adresse Wort-Wert Checksumme 0x06 1 Byte 1 Byte 2 Byte 2 Byte 2 Byte Antwort Slave-Adresse...

  • Seite 13: Schreiben Von N Worten

    2 Modbus-Protokollbeschreibung 2.6.3 Schreiben von n Worten Mit dieser Funktion werden n Worte ab einer bestimmten Adresse geschrieben. Anweisung Slave-Adres- Funktion Adresse ers- Wortanzahl Byte-Anzahl Wortwert(e) Check summe 0x10 tes Wort 1 Byte 1 Byte 2 Byte 2 Byte 1 Byte x Byte 2 Byte Antwort...

  • Seite 14: Übertragungsformate

    2 Modbus-Protokollbeschreibung Übertragungsformate 2.7.1 Integer-Werte Integer-Werte werden über Modbus in folgender Reihenfolge übertragen: Zuerst das High-Byte, dann das Low-Byte. Beispiel In diesem Beispiel soll der Integer-Wert an Adresse 0x5208 ausgelesen werden. Der Wert soll hier „4“ (Wort-Wert 0x0004) sein. Datenanfrage: 52 08 00 01 15 70...
  • Seite 15 2 Modbus-Protokollbeschreibung Nach dem Auslesen aus dem Gerät müssen die Bytes des Float-Wertes entsprechend vertauscht wer- den. Viele Compiler (z.B. Microsoft Visual C++) legen die Float-Werte in folgender Reihenfolge ab: Float-Wert Adresse x Adresse x+1 Adresse x+2 Adresse x+3 MMMMMMMM MMMMMMMM EMMMMMMM SEEEEEEE...

  • Seite 16: Checksumme (Crc16)

    2 Modbus-Protokollbeschreibung Checksumme (CRC16) Anhand der Checksumme (CRC16) werden Übertragungsfehler erkannt. Wird bei der Auswertung ein Fehler festgestellt, antwortet das entsprechende Gerät nicht. Berechnungsschema CRC = 0xFFFF CRC = CRC XOR ByteOfMessage For (1 bis 8) CRC = SHR(CRC) if (rechts hinausgeschobenes Flag = 1 then else CRC = CRC XOR 0xA0001...

  • Seite 17: Fehlermeldungen

    2 Modbus-Protokollbeschreibung Fehlermeldungen 2.9.1 Modbus-Fehlercodes Das Slave-Gerät antwortet nicht In folgenden Fällen antwortet der Slave nicht: • Baudrate und/oder Datenformat von Master und Slave stimmen nicht überein • verwendete Geräteadresse stimmt nicht mit der im Protokoll enthaltenen Slave-Adresse überein • Checksumme (CRC) ist nicht korrekt •...

  • Seite 18: Fehlermeldungen Bei Ungültigen Werten

    2 Modbus-Protokollbeschreibung 2.9.2 Fehlermeldungen bei ungültigen Werten Bei Messwerten im Float-Format wird der Fehler im Wert selbst dargestellt, d.h. anstatt des Messwerts ist der Fehlercode enthalten. Fehlercode bei Float-Werten Fehler 1,0 × 10 Messbereichsunterschreitung 2,0 × 10 Messbereichsüberschreitung 3,0 × 10 Wert ungültig 4,0 ×...

  • Seite 19: Modbus-Frames

    Modbus-Frames 3 Modbus-Frames Allgemeines Das Gerät bietet dem Anwender die Möglichkeit, Modbus-Frames individuell für seine Applikation zu- sammenzustellen. Dadurch wird ein Höchstmaß an Flexibilität erreicht und der Datenaustausch auf dem Bus reduziert. Dies bringt einen wesentlichen Vorteil hinsichtlich der Übertragungsgeschwindigkeit. Diese verbessert sich dadurch, dass viele Variablen in ein großes Datenpaket zusammengefasst werden und somit weni- ger Protokoll-Overhead und weniger Wechsel zwischen Frage und Antwort den Bus belasten.

  • Seite 20: Zusammenstellen Von Modbus-Frames

    3 Modbus-Frames Zusammenstellen von Modbus-Frames 3.2.1 Modbus-Frames zum Lesen Mit dieser Funktion lassen sich bis zu 8 Modbus-Frames zum Lesen von Prozesswerten externer Geräte (über Schnittstelle) individuell für die jeweilige Gegenseite zusammenstellen. Die Prozesswerte (Analog- und Binärwerte) werden aus dem empfangenen Modbus-Telegramm in die ausgewählten Variablen (Ex- terne Eingänge) geschrieben und stehen für die Verwendung innerhalb des Gerätes zur Verfügung.
  • Seite 21 3 Modbus-Frames Parameter Parameter Auswahl/Einstellungen Beschreibung Kommentar Frame 01 Kommentar zur näheren Bezeichnung des Frames Werkseitig eingestellten Text verwenden oder Text editieren. Schnittstelle Die Auswahl entscheidet, ob der Frame aktiv als Master übertragen wird oder nur für Abfragen als Slave zur Verfügung steht. Im Falle von Modbus-Master wird auch die Schnittstelle vorgegeben, an welcher der betreffende Frame verwendet wird.
  • Seite 22 3 Modbus-Frames Editieren Nach Betätigen der Schaltfläche „Editieren“ öffnet sich dieses Fenster: Parameter Parameter Auswahl/Einstellungen Beschreibung Externer Eingang Externe Prozesswerte (Analogeingänge, Digitaleingänge, Texte) Keine Auswahl Kein Prozesswert ausgewählt Prozesswert auswählen Selektor zur Auswahl eines Prozess- werts Datentyp Der Datentyp wird in Abhängigkeit von der Art des externen Eingangs voreinge- stellt.

  • Seite 23: Modbus-Frames Zum Schreiben

    3 Modbus-Frames Kopieren (Frames) Mit dieser Funktion können Modbus-Frames innerhalb eines Projektes kopiert werden. Importieren Mit dieser Funktion können Modbus-Frames aus einem anderen Projekt importiert werden. Dazu wird zunächst die Setup-Datei, aus der importiert werden soll, temporär geöffnet. Im nächsten Schritt sind die Frames, die kopiert werden sollen, auszuwählen (einzelne Frames oder alle).
  • Seite 24 3 Modbus-Frames Parameter Parameter Auswahl/Einstellungen Beschreibung Kommentar Frame 1 Kommentar zur näheren Bezeichnung des Frames Werkseitig eingestellten Text verwenden oder Text editieren. Schnittstelle Die Auswahl entscheidet, ob der Frame aktiv als Master übertragen wird oder nur für Abfragen als Slave zur Verfügung steht. Im Falle von Modbus-Master wird auch die Schnittstelle vorgegeben, an welcher der betreffende Frame verwendet wird.
  • Seite 25 3 Modbus-Frames Editieren Nach Betätigen der Schaltfläche „Editieren“ öffnet sich dieses Fenster: Parameter Parameter Auswahl/Einstellungen Beschreibung Prozesswert Prozesswerte des Gerätes (Analogsignale, Digitalsignale, Texte) Keine Auswahl Kein Prozesswert ausgewählt Prozesswert auswählen Selektor zur Auswahl eines Prozess- werts Datentyp Der Datentyp wird in Abhängigkeit von der Art des Prozesswerts voreingestellt. Er kann anschließend geändert werden.
  • Seite 26 3 Modbus-Frames Kopieren (Frames) Mit dieser Funktion können Modbus-Frames innerhalb eines Projektes kopiert werden. Importieren Mit dieser Funktion können Modbus-Frames aus einem anderen Projekt importiert werden. Dazu wird zunächst die Setup-Datei, aus der importiert werden soll, temporär geöffnet. Im nächsten Schritt sind die Frames, die kopiert werden sollen, auszuwählen (einzelne Frames oder alle).

  • Seite 27: Beispiele Für Die Möglichkeiten Bei Der Datenübertragung Mit Frames

    3 Modbus-Frames Beispiele für die Möglichkeiten bei der Datenübertragung mit Frames Zwischen dem Inhalt der Variablen im Gerät und dem Datenformat auf der Gegenseite bestehen flexible Anpassungsmöglichkeiten. Der aus dem Selektor ausgewählte Prozesswert bestimmt das Datenformat innerhalb des Gerätes, die Auswahl unter „Datentyp“ bestimmt das Datenformat im Modbus-Frame bzw. auf der Gegenseite.
  • Seite 28 3 Modbus-Frames...

  • Seite 29: Modbus-Adressen

    Modbus-Adressen 4 Modbus-Adressen Datentypen und Zugriffsarten Die folgenden Datentypen und Zugriffsarten sind vom Modbus-Master beim Zugriff auf das Gerät (Mod- bus-Slave) zu verwenden. Datentypen BOOL16 Niederstwertiges Bit eines Wortes (16 Bit) als Boole‘scher Wert (1 = TRUE; 0 = FALSE); die restlichen Bits werden nicht verwendet.

  • Seite 30: Adressen

    4 Modbus-Adressen Adressen In den folgenden Tabellen sind Konfigurationsparameter, Kommandos und Prozesswerte des Gerätes mit ihrer Adresse, dem Datentyp und der Zugriffsart aufgeführt. Die Angaben gelten grundsätzlich für Geräte des Typs 70305x (Ein-/Zweikanalregler) und des Typs 70155x (Digitalanzeiger). Auf Ausnahmen wird in den betreffenden Abschnitten hingewiesen. 4.2.1 Konfigurationsdaten Analogeingänge...
  • Seite 31 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xCCC 3276 FLOAT Sollwertgrenze Min. 3 0xCCE 3278 FLOAT Sollwertgrenze Min. 4 0xCD0 3280 FLOAT Sollwertgrenze Max. 1 0xCD2 3282 FLOAT Sollwertgrenze Max. 2 0xCD4 3284 FLOAT Sollwertgrenze Max. 3 0xCD6 3286 FLOAT Sollwertgrenze Max.
  • Seite 32 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xE22 3618 FLOAT Xp1 Proportionalbereich 0xE24 3620 FLOAT Xp2 Proportionalbereich 0xE26 3622 FLOAT Tv1 Vorhaltezeit 0xE28 3624 FLOAT Tv2 Vorhaltezeit 0xE2A 3626 FLOAT Tn1 Nachstellzeit 0xE2C 3628 FLOAT Tn2 Nachstellzeit 0xE2E 3630 FLOAT Cy1 Schaltperiodendauer 0xE30...
  • Seite 33 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xE72 3698 FLOAT Xp1 Proportionalbereich 0xE74 3700 FLOAT Xp2 Proportionalbereich 0xE76 3702 FLOAT Tv1 Vorhaltezeit 0xE78 3704 FLOAT Tv2 Vorhaltezeit 0xE7A 3706 FLOAT Tn1 Nachstellzeit 0xE7C 3708 FLOAT Tn2 Nachstellzeit 0xE7E 3710 FLOAT Cy1 Schaltperiodendauer 0xE80...
  • Seite 34 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0x1AB1 6833 FLOAT 2. Grenzwert (AL2) Timer Adresse Datentyp Zugriff Bezeichnung Hex. Dez. Timer 1 0x1D04 7428 UINT32 Timerwert Timer 2 0x1D40 7488 UINT32 Timerwert Rampenfunktionen (nur bei Typ 70305x) Adresse Datentyp Zugriff Bezeichnung Hex.

  • Seite 35: Kommandos

    4 Modbus-Adressen 4.2.2 Kommandos Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 70305x 70155x Regler 1 0x6700 26368 BOOL16 Start der Selbstoptimierung 0x6701 26369 BOOL16 Abbruch der Selbstoptimierung 0x6702 26370 BOOL16 Wechsel in Handbetrieb 0x6703 26371 BOOL16 Wechsel in Automatikbetrieb 0x6704 26372 BOOL16 Regler ausschalten 0x6705...
  • Seite 36 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 70305x 70155x 0x673A 26426 BOOL16 Timerabbruch 0x673B 26427 BOOL16 Timerhalt 0x673C 26428 BOOL16 Timerquittierung 0x673D 26429 BOOL16 Timerneustart 0x673E 26430 FLOAT Timerwert Rampenfunktion 1 0x6740 26432 BOOL16 Rampenneustart 0x6741 26433 BOOL16 Rampenabbruch 0x6742 26434 BOOL16...

  • Seite 37: Prozesswerte

    4 Modbus-Adressen 4.2.3 Prozesswerte Analogeingänge Adresse Datentyp Zugriff Bezeichnung Hex. Dez. Analogeingang 1 0x600A 24586 FLOAT Messwert Analogeingang 2 0x6050 24656 FLOAT Messwert Analogeingang 3 0x6096 24726 FLOAT Messwert Analogeingang 4 0x60DC 24796 FLOAT Messwert Analogeingang 5 0x6122 24866 FLOAT Messwert Analogausgänge Adresse...
  • Seite 38 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0x6346 25414 BOOL16 Eingangssignal Digitaleingang 9 0x6350 25424 BOOL16 Eingangssignal Digitaleingang 10 0x635A 25434 BOOL16 Eingangssignal Digitaleingang 11 0x6364 25444 BOOL16 Eingangssignal Digitaleingang 12 0x636E 25454 BOOL16 Eingangssignal Digitaleingang 13 0x6378 25464 BOOL16 Eingangssignal Digitaleingang 14...
  • Seite 39 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0x6602 26114 FLOAT Sollwert 0x6640 26176 BOOL16 Reglerausgang 1 (binär) 0x6641 26177 BOOL16 Reglerausgang 2 (binär) 0x6642 26178 FLOAT Regeldifferenz 0x6646 26182 FLOAT Stellgradanzeige Regler 2 0x6620 26144 FLOAT Sollwert 0x6662 26210 BOOL16 Reglerausgang 1 (binär) 0x6663...
  • Seite 40 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. Externer Analogeingang 15 0x6C8C 27788 FLOAT Wert Externer Analogeingang 16 0x6C96 27798 FLOAT Wert Externe Digitaleingänge (über Schnittstelle) Adresse Datentyp Zugriff Bezeichnung Hex. Dez. Externer Digitaleingang 1 0x6D01 27905 BOOL16 Wert Externer Digitaleingang 2 0x6D0B 27915 BOOL16...
  • Seite 41 4 Modbus-Adressen System Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0x7109 28937 FLOAT Abtastzeit Programmgeber (nur bei Typ 70305x) Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0x7203 29187 INT16 Aktueller Abschnitt 0x7204 29188 INT32 Abschnittsrestlaufzeit 0x7206 29190 INT32 Programmrestlaufzeit 0x7208 29192 UINT32 Abschnittslaufzeit 0x720A 29194...
  • Seite 42 4 Modbus-Adressen Merker Adresse Datentyp Zugriff Bezeichnung Hex. Dez. Merker 1 0x7502 29954 BOOL16 Wert des Digitalmerkers 0x7503 29955 BOOL16 Wert des Digitaltasters Merker 2 0x7516 29974 BOOL16 Wert des Digitalmerkers 0x7517 29975 BOOL16 Wert des Digitaltasters Merker 3 0x752A 29994 BOOL16 Wert des Digitalmerkers...
  • Seite 43 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0x7B00 31488 FLOAT Mathematik-Ergebnis 0x7B02 31490 BOOL16 Logik-Ergebnis Mathematik/Logik 2 0x7B14 31508 FLOAT Mathematik-Ergebnis 0x7B16 31510 BOOL16 Logik-Ergebnis Mathematik/Logik 3 0x7B28 31528 FLOAT Mathematik-Ergebnis 0x7B2A 31530 BOOL16 Logik-Ergebnis Mathematik/Logik 4 0x7B3C 31548 FLOAT Mathematik-Ergebnis 0x7B3E...
  • Seite 44 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 70305x 70155x 0xA002 40962 UINT16 Digitalausgänge 0000 0000 0000 0001 = Digitalausgang 1 aktiv 0000 0000 0000 0010 = Digitalausgang 2 aktiv 0000 0000 0000 0100 = Digitalausgang 3 aktiv 0000 0000 0000 1000 = Digitalausgang 4 aktiv 0000 0000 0001 0000 = Digitalausgang 5 aktiv 0000 0000 0010 0000 = Digitalausgang 6 aktiv 0000 0000 0100 0000 = Digitalausgang 7 aktiv...
  • Seite 45 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 70305x 70155x 0xA005 40965 UINT16 Externe Digitaleingänge 0000 0000 0000 0001 = Ext. Digitaleingang 1 aktiv 0000 0000 0000 0010 = Ext. Digitaleingang 2 aktiv 0000 0000 0000 0100 = Ext. Digitaleingang 3 aktiv 0000 0000 0000 1000 = Ext.
  • Seite 46 4 Modbus-Adressen Programmspeicher (nur bei Typ 70305x) Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xAC00 44032 UINT16 Funktion Auswahl der Funktion: 0x1 = Lesen, 0x2 = Schreiben, 0x3 = Löschen Ausführung der Funktion: 0x81 = Lesen, 0x82 = Schreiben, 0x83 = Löschen 0xAC01 44033 UINT16...
  • Seite 47 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xAC33 44083 FLOAT Toleranzband max. 1 0xAC35 44083 FLOAT Toleranzband max. 2 0xAC37 44087 UINT32 Dauer des Programmabschnitts (Sekunden) 0xAC39 44089 BIT16 Steuerkontakte (siehe Abschnitt 1) 0xAC3A 44090 ENUM16 (reserviert) Abschnitt 4 0xAC3B 44091 FLOAT...
  • Seite 48 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xAC7A 44154 ENUM16 (reserviert) Abschnitt 8 0xAC7B 44155 FLOAT Sollwert 1 0xAC7D 44155 FLOAT Sollwert 2 0xAC7F 44159 FLOAT Toleranzband min. 1 0xAC81 44159 FLOAT Toleranzband min. 2 0xAC83 44163 FLOAT Toleranzband max. 1 0xAC85 44163 FLOAT...
  • Seite 49 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xACBF 44223 FLOAT Toleranzband min. 1 0xACC1 44223 FLOAT Toleranzband min. 2 0xACC3 44227 FLOAT Toleranzband max. 1 0xACC5 44227 FLOAT Toleranzband max. 2 0xACC7 44231 UINT32 Dauer des Programmabschnitts (Sekunden) 0xACC9 44233 BIT16 Steuerkontakte (siehe Abschnitt 1)
  • Seite 50 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xAD07 44295 UINT32 Dauer des Programmabschnitts (Sekunden) 0xAD09 44297 BIT16 Steuerkontakte (siehe Abschnitt 1) 0xAD0A 44298 ENUM16 (reserviert) Abschnitt 17 0xAD0B 44299 FLOAT Sollwert 1 0xAD0D 44299 FLOAT Sollwert 2 0xAD0F 44303 FLOAT Toleranzband min.
  • Seite 51 4 Modbus-Adressen Adresse Datentyp Zugriff Bezeichnung Hex. Dez. 0xAD4B 44363 FLOAT Sollwert 1 0xAD4D 44363 FLOAT Sollwert 2 0xAD4F 44367 FLOAT Toleranzband min. 1 0xAD51 44367 FLOAT Toleranzband min. 2 0xAD53 44371 FLOAT Toleranzband max. 1 0xAD55 44371 FLOAT Toleranzband max. 2 0xAD57 44375 UINT32...
  • Seite 52 4 Modbus-Adressen...
  • Seite 54 JUMO GmbH & Co. KG Moritz-Juchheim-Straße 1 Technischer Support Deutschland: 36039 Fulda, Germany Telefon: +49 661 6003-727 Telefon: +49 661 6003-9135 Telefax: +49 661 6003-508 Telefax: +49 661 6003-881899 E-Mail: mail@jumo.net E-Mail: support@jumo.net Internet: www.jumo.net Lieferadresse: Mackenrodtstraße 14 36039 Fulda, Germany...
