10. Beispiele

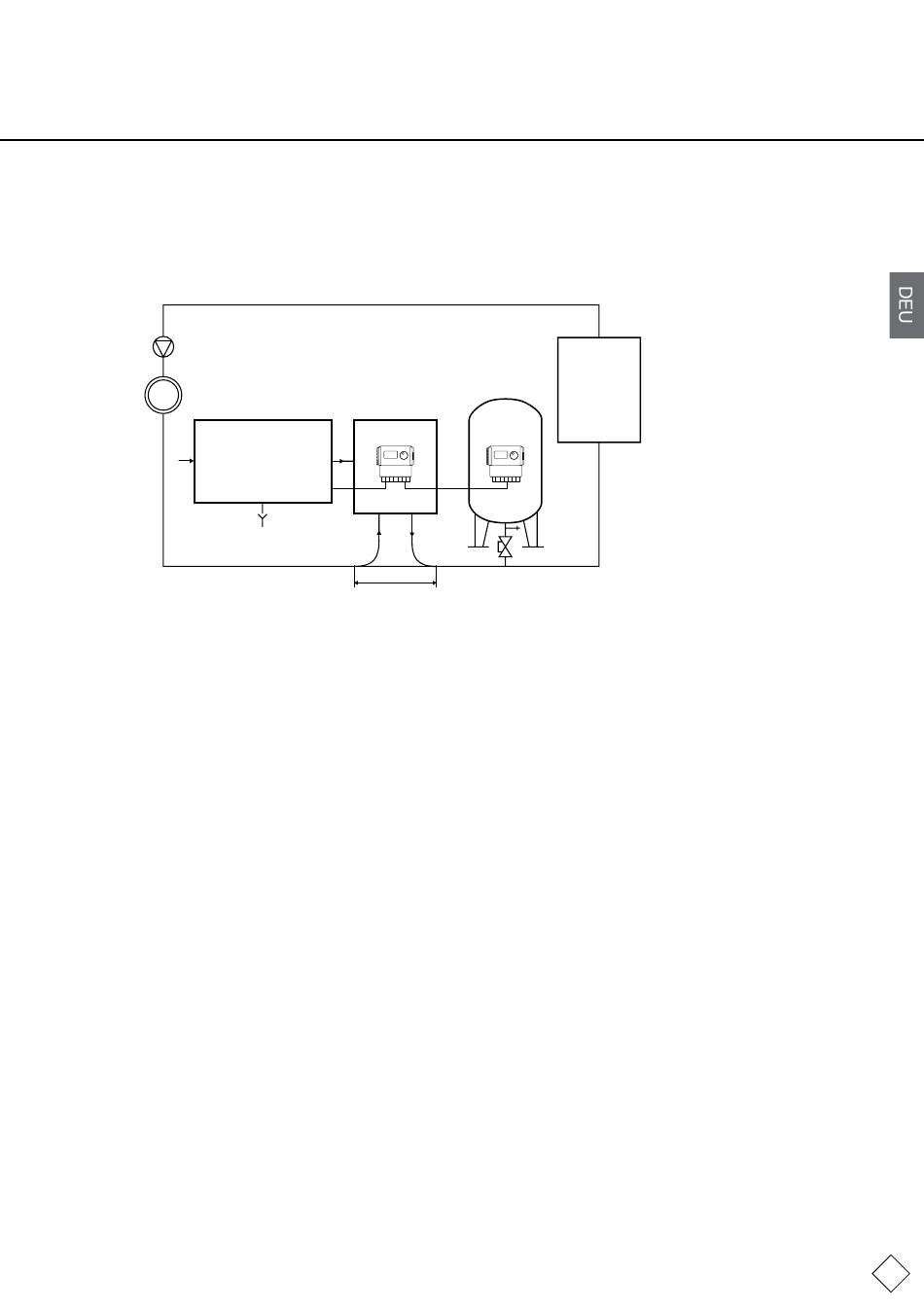

10.1 Vacumat Basic mit NFE und einem Membran-Ausdehnungsgefäß in einer Heizungsanlage
A
B
C
NFE
E
F
Vacumat Basic
D
>1000 mm
A Heizung
B Ausdehnungsgefäß mit Membran oder Kompressor-Ausdehnungsanlage
C Vacumat Basic
D Abwasser (Abfluss)
E Nachspeisezulauf
F NFE 1.1
Benutzen Sie keine kleineren Nennweiten als für die Länge der jeweiligen Leitungen angegeben ist!
Die Leitungen sollten so kurz wie möglich sein!
DN15 < 10 m
DN20 < 20 m
DN25 < 30 m
