3. Beschreibung

3
2
8
11
12
7
34
1
4
14
5
7
9

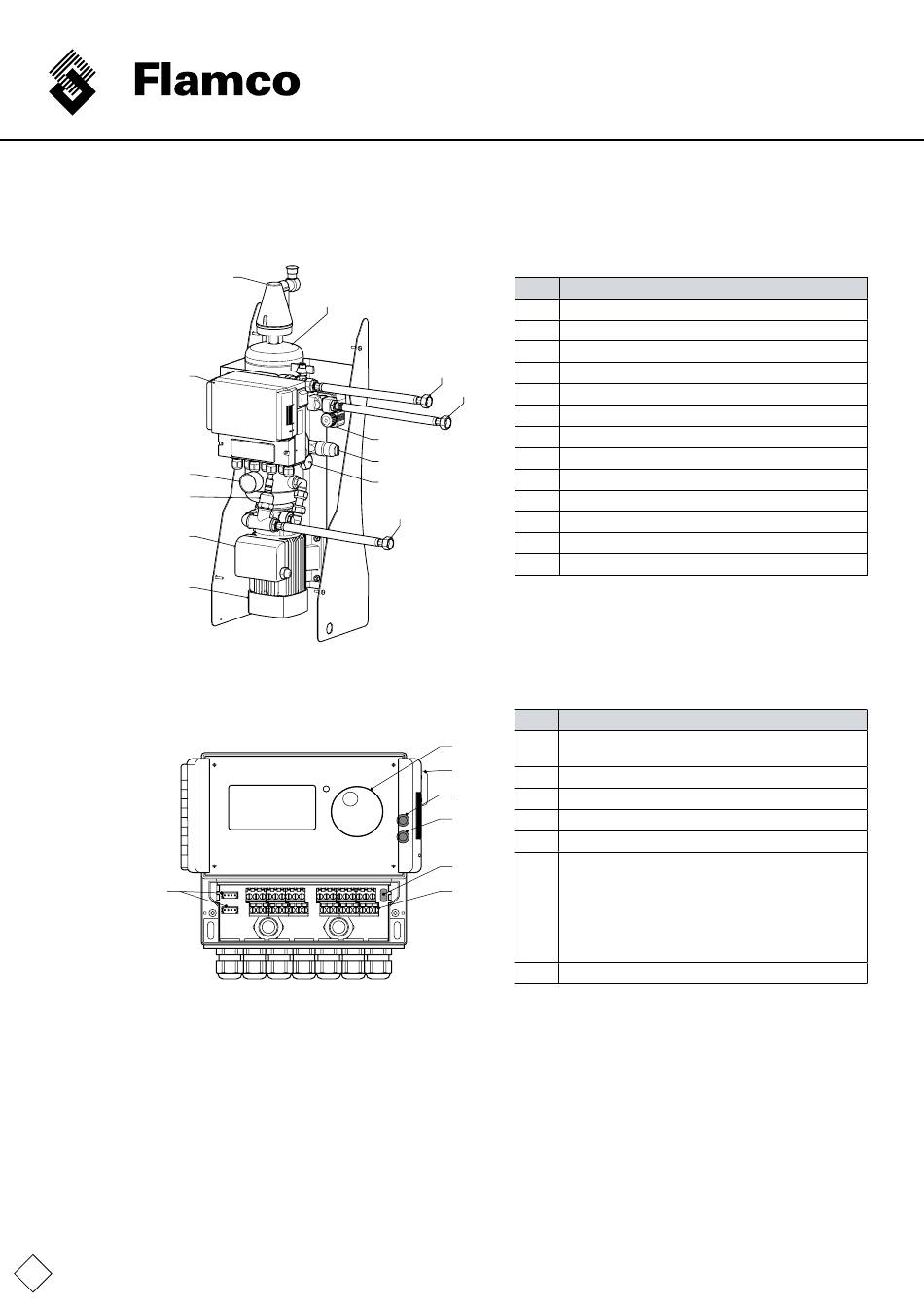

3.1 Komponentenübersicht
Nr. Beschreibung
1 Entlüftereinheit
2 Druckmesser
3

SCU-Steuerung

10
4 Vakuumbehälter
13
5 Vakuumdruckschalter
6 Magnetventil, stromlos geschlossen
7 Schwimmerschalter
8 Drucksensor
9 G½"-Anschluss an Anlage
10 G½"-Anschluss ab Anlage (mit Filter)
11 Klemmenkasten der Pumpe
12 Pumpe
13 G½"-Nachspeiseanschluss
3.2 SCU-Steuerung
Nr. Beschreibung
1
1 Bedienfeld für Steuerung, graphische Anzeige, LED
zur Fehleranzeige, Wahlschalter (klicken und rollen)
2
2 Netzschalter, ON (ein): blinkt rot
3
3 Interne Sicherung F1: T 16 A 250 V
4
4 Interne Sicherung F2: T 3,5 A 250 V
5 Hardware-Nr., Service-Menü E2
5
6 Klemmleisten für
• Strom-/Spannungsversorgung
6
• Sensoren
• Impulswasserzähler
• externe Aktivierung des Nachspeiseprozesses
• Sammelstörmeldung
• Pumpe
7 RS485-Schnittstelle
