3.3
Funktionsprinzip
Der Vacumat Basic dient vor allem als aktiver Entgasungsautomat. In zweiter Linie fungiert er auch als Nachspeisegerät zum
Nachspeisen von Wasserverlusten in die Anlage.
A
G
F
E
P
P
C
D
Entgasungsmodus (Turbo): Ein Intervall, in dem die Pumpe läuft (Vakuum wird erzeugt) wird mit einem Intervall abgewechselt, an dem
die Luft abgelassen wird (Pumpe steht still).
Normaler Entgasungsmodus: Es wird zwischen dem Ende des Entleerungsintervalls und dem Start der Pumpe eine zusätzliche
Pause eingefügt. Dieses zusätzliche Intervall kann über einen Parameter innerhalb von festgelegten Grenzen eingestellt werden.
Wenn das Entgasungsintervall beendet ist, schaltet die Anlage in den normalen Entlüftungsmodus, welcher dann kontinuierlich läuft.
Der normale Entlüftungsmodus wird von einer einstellbaren Pause unterbrochen (standardmäßig 18:00 - 08:00 Uhr). Der Beginn des
nächsten Entgasungszyklus innerhalb des normalen Entgasungsmodus wird über einen Countdown im Prozess-Menü angezeigt.
3.3.2 Nachspeisung
Die Zufuhr des Nachspeisewassers erfolgt in einem druckgesteuerten oder füllstandgesteuerten Modus. Der Automat ist
standardmäßig auf druckgesteuerte Nachspeisung eingestellt (wenn ein Membran-Ausdehnungsgefäß verwendet wird).
Druckgesteuerte Nachspeisung: Die Anlage ist mit einem Drucksensor (P) zur Messung des Anlagendruckes ausgestattet. Der Druck,
bei dem die Nachspeisung aktiviert wird, sollte Po* +0,2 bar betragen. Der Druck, bei dem die Nachspeisung deaktiviert wird, muss
mindestens 0,1 bar höher sein, als der Druck, bei dem die Nachspeisung aktiviert wird. Die Nachspeisemenge kann überwacht
werden, wenn die Anlage mit einem Literzähler ausgestattet ist. Die Pumpe (D) wird während der druckgesteuerten Nachspeisung
automatisch zyklisch angehalten um den Istwert des Anlagendrucks zu prüfen. Falls notwendig, muss zusätzliches Wasser zugeführt
werden, bis der Druck, bei dem die Nachspeisezufuhr deaktiviert wird, erreicht ist.
Füllstandgesteuerte Zufuhr: In diesem Fall wird Nachspeisewasser zugeführt, solange die externe Nachspeisungsanforderung aktiv
ist und die Überwachungsfunktion des Automaten für Nachspeisemenge und Zeit die Nachspeisung zulässt.
Es ist möglich, die Nachspeisefunktion zu deaktivieren, siehe dazu Kapitel 6.
* Po = statischer Druck + Dampfdruck
3.3.1 Entgasung

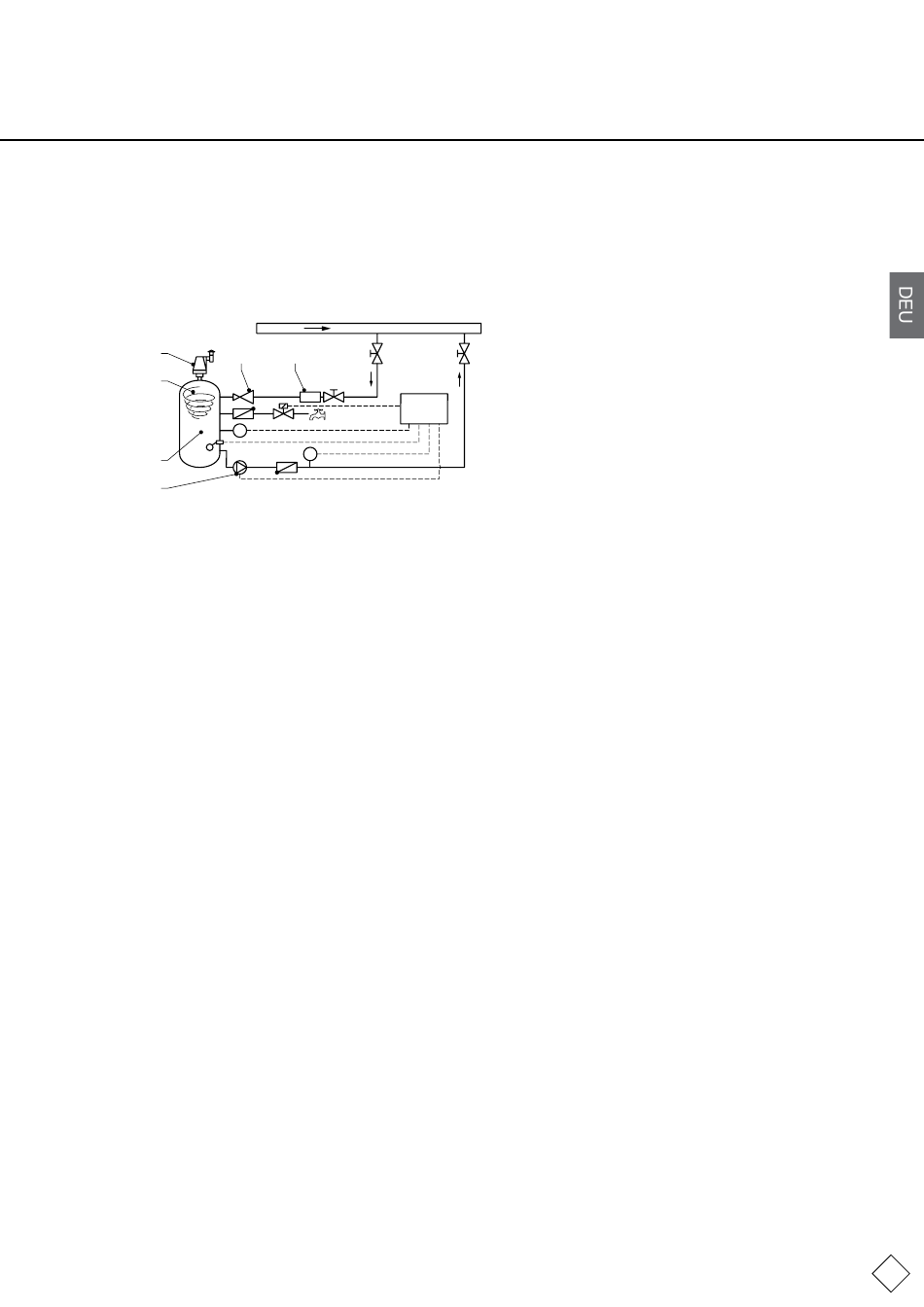

Zur Entgasen des Wassers, wird das Anlagenwasser über
eine Bypassleitung von der Rücklaufleitung der Anlage (H)
angesaugt.
H
B
Das Wasser fließt durch den Filter (F) und die
Durchflusssteuerung (G) in den Entgasungsbehälter (C).
Wenn die Pumpe (D) läuft, ist es dem Vakuum ausgesetzt. Im
Behälter entsteht ein Strudel (E), der das Wasser nach außen
SCU
drängt und dafür sorgt, dass das Gas in der Mitte entweicht.
Aufgrund des reduzierten Drucks und des Strudels wird
dieses Gas aus dem Wasser extrahiert.
Wenn die Pumpe sich ausschaltet, sorgt das in den Tank
nachfließende Medium dafür, dass der Druck im Behälter bis
zum Niveau des Anlagendrucks steigt, sodass die Luft, die
sich über dem Wasserspiegel angesammelt hat über die
Entlüftereinheit (A) abgelassen wird. Während die Pumpe
läuft, wird die Wassermenge, die dem Behälter zugeführt
wurde, über eine Bypassleitung in die Rücklaufleitung (B) der
Anlage zurückgeführt.
35
