Dosimag
5
Montage
5.1
Montagebedingungen
5.1.1
Montageposition

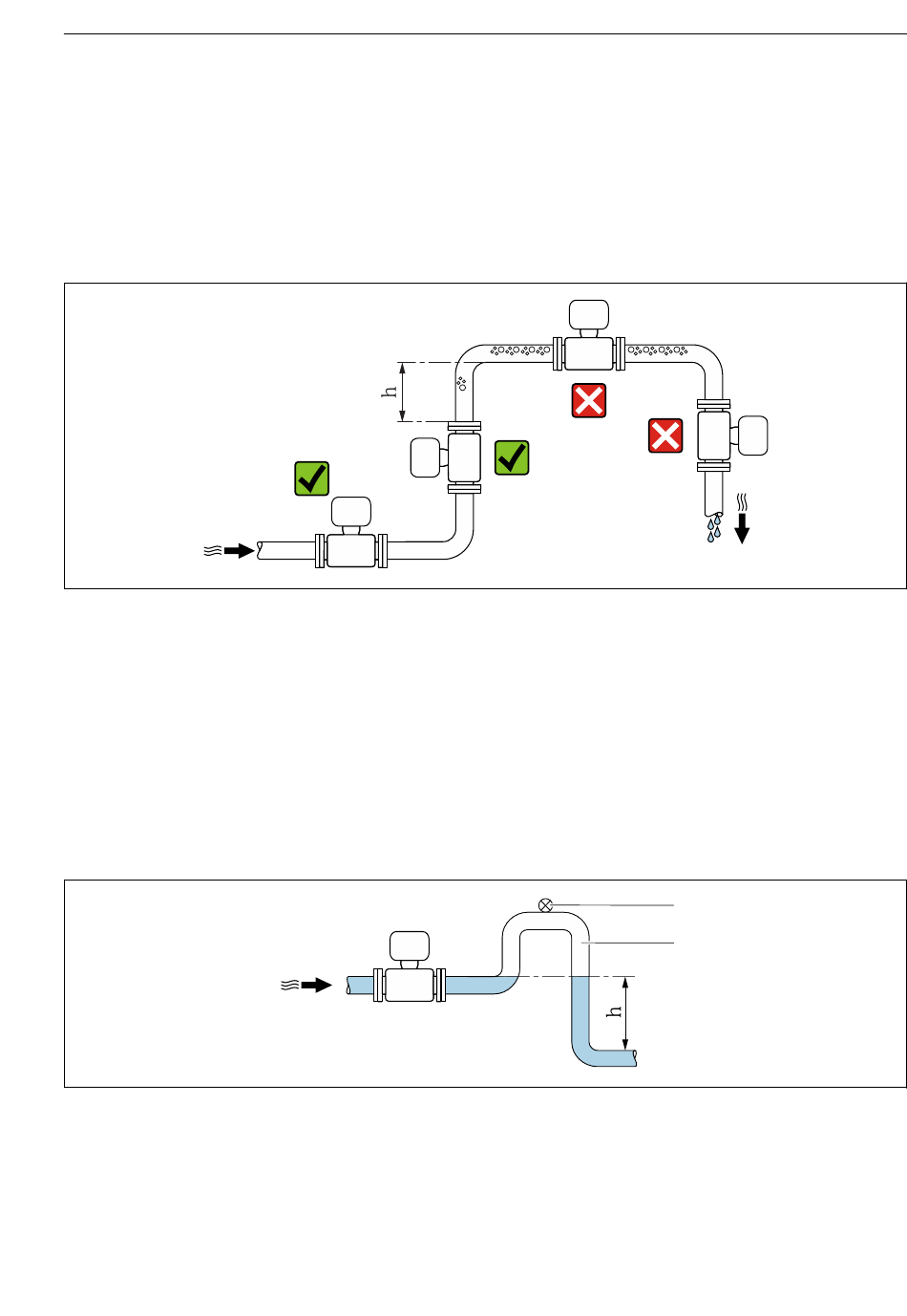

Montageort
Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen ausreich-
enden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon
mit einem Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden
und somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen
des Flüssigkeitsstroms in der Rohrleitung.
2
Einbau in eine Fallleitung
1
Belüftungsventil
2
Rohrleitungssiphon
h
Länge der Fallleitung
Endress+Hauser
Montage
1
2
A0029343
A0028981
11
