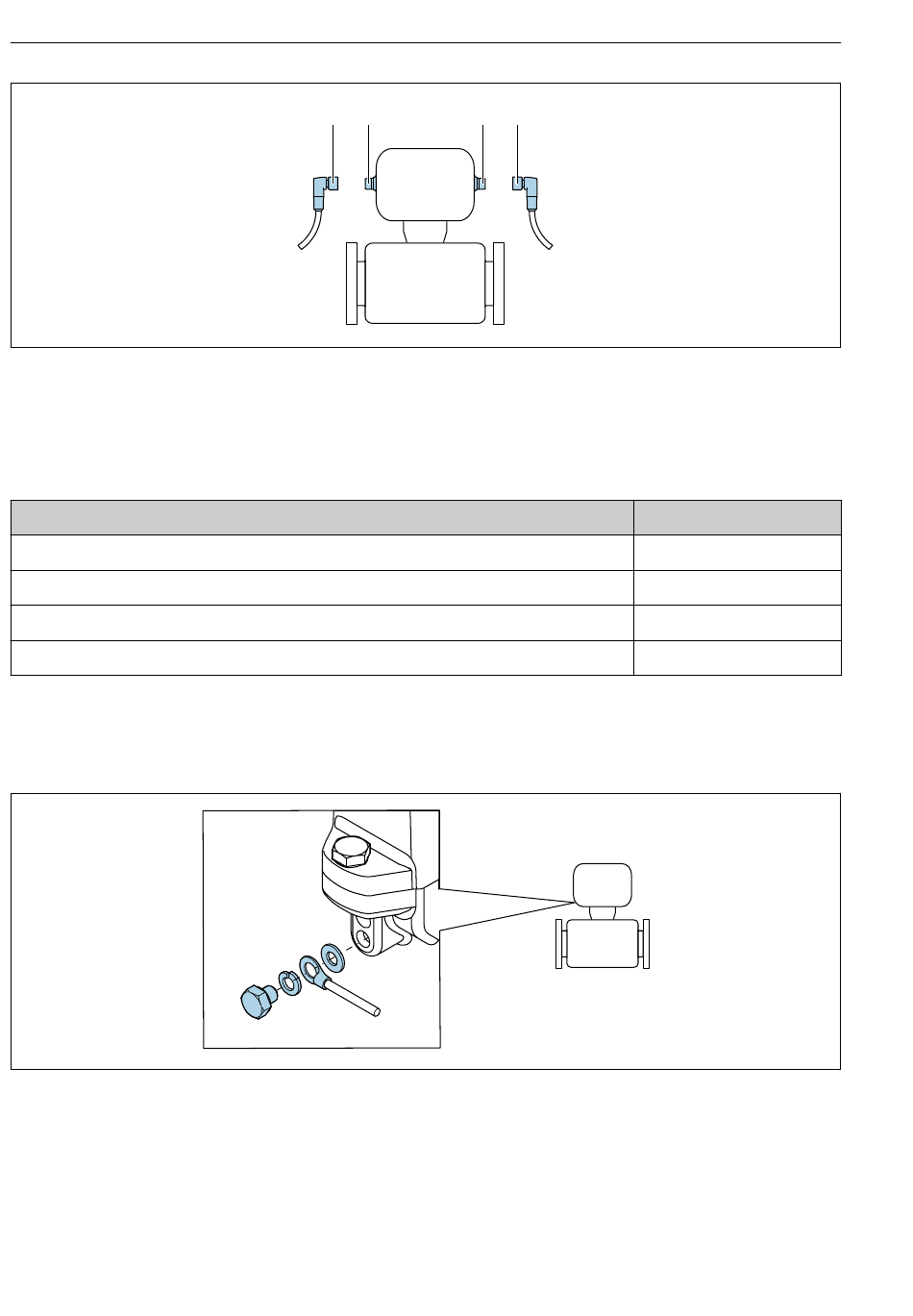

Elektrischer Anschluss
A, C Kupplung
B, D Stecker
Die Anzahl der Gerätestecker ist von der Geräteausführung abhängig:
Bestellmerkmal "Ausgang, Eingang"
Option 3: 2 Impuls-/Frequenz-/Schaltausgänge
Option 4: Modbus RS485, 1 Schaltausgang (Batch), 1 Statuseingang
Option 5: Modbus RS485, 2 Schaltausgänge (Batch), 1 Statuseingang
Option 6: Modbus RS485 (Eichbetrieb)
Erdung
Die Erdung erfolgt über einen Kabelschuh.
6.3

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP67, Type 4X enclosure.
30
A B C D
Gerätestecker
→  22
→  24
→  26
→  28
Dosimag
A0032534
A0003838
