Montage

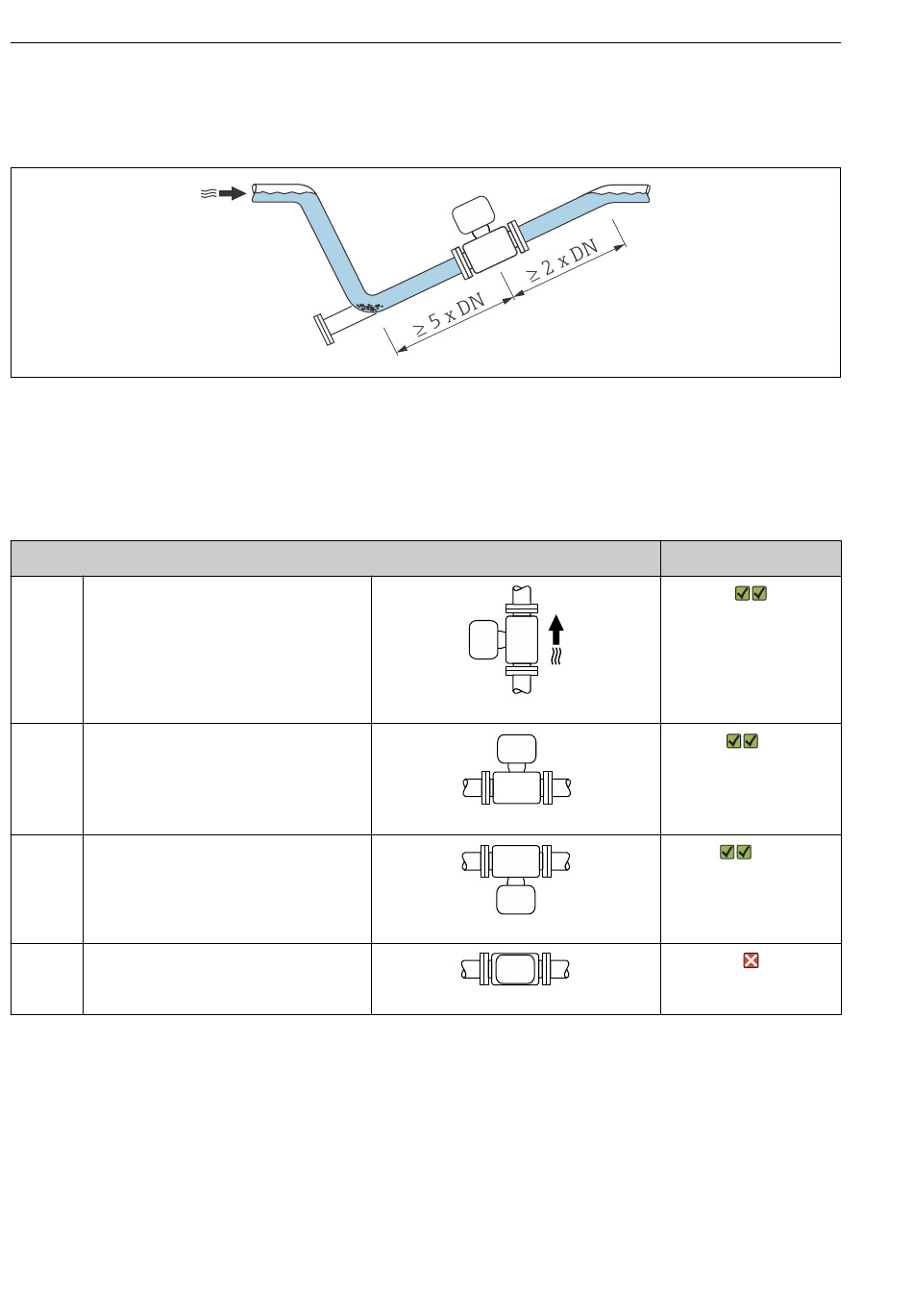

Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen.

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
A Vertikale Einbaulage
B Horizontale Einbaulage Messumformer
oben
C Horizontale Einbaulage Messumformer
unten
D Horizontale Einbaulage Messumformer
seitlich
1) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die minimale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maximale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reinigungsprozess) zu vermeiden,
das Messgerät mit dem Messumformerteil nach unten gerichtet einbauen.
12
Einbaulage
Dosimag
Empfehlung
A0015591
1)
A0015589
2) 3)
A0015590
A0015592
Endress+Hauser
A0029257
