Sperrgas-Funktion
Gasballast-Funktion
Spülgas-Funktion
Rückschlagventil
2
1
3
4
5

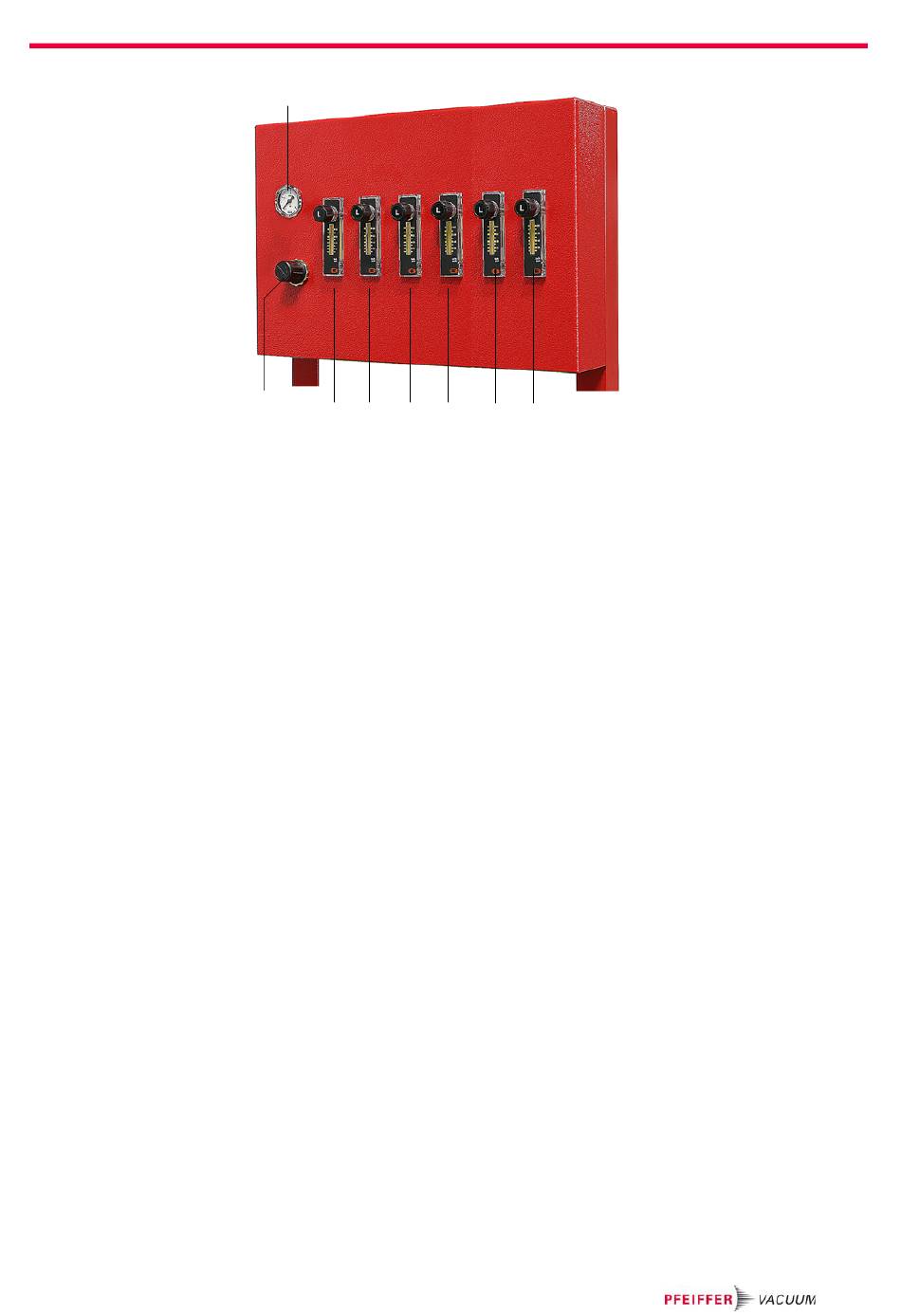

Abb. 1: Inertgas-Einheit (Abb. ähnlich)
1
Einstellknopf Druckmin-
derer
2
Manometer
3
Durchflussmesser Spül-
gas UniDry™50 (Aus-
puff)
Durch das Einlassen von Sperrgas wird die Lebensdauer der Wellendichtung, La-
ger- und Getriebeteile wesentlich erhöht. Der Sperrgaseinlass verhindert auch das
Eindringen von Schmiermittel aus dem Getrieberaum in den Schöpfraum. Dies ist
erforderlich, wenn hohe Anforderungen an die Reinheit des zu erzeugenden Vaku-
ums gestellt werden. Die Sperrgasanschlüsse sind mit G 1/4" Gewinde ausgeführt.
Der Durchflussmesser 4 für Sperrgas versorgt beide Lagerstellen, wobei die Gas-
zufuhr ansaugseitig über ein Dosierventil 9 gedrosselt werden kann. Durch die ein-
gestellte Sperrgasmenge werden das effektive Saugvermögen der Vakuumpumpe
sowie der erreichbare Enddruck beeinflusst.
Kriterien zur Festlegung der Sperrgasmenge:
– Die Menge, die dem geförderten Medium zugeführt werden darf.
– Die Menge, die notwendig ist, das Betriebsmittel ausreichend zu schützen.
Sollen kondensierbare Dämpfe oder aggressive Medien gepumpt werden, kann
die Pumpe mit Gasballast betrieben werden. Hierdurch wird eine Erhöhung der Ga-
stemperatur sowie eine Konzentrationsverdünnung der Prozessgase bewirkt. Die
Gasballastanschlüsse sind mit G1/4" Gewinde ausgeführt.
Wenn das abgesaugte Medium im Schöpfraum starke Verunreinigungen oder Ab-
lagerungen bewirkt kann die Pumpe mit Spülgas oder Spülflüssigkeit beaufschlagt
werden. Die Spülung des Schöpfraumes kann kontinuierlich während des Betrie-
bes oder bei Bedarf nach dem Prozess vorgenommen werden. Für den Einlass von
Spülgas bzw. Spülflüssigkeit ist am Saugflansch sowie am Auspuff ein G 1/4" An-
schlussgewinde vorgesehen.
In die pumpenseitigen Schwenkverschraubungen ist jeweils ein Rückschlagventil
integriert, das die Rückströmung von Prozessgasen verhindert.
6
7
8
4
Durchflussmesser Sperrgas
UniDry™50
5
Durchflussmesser Gasbal-
last UniDry™50 (Stufe 2/3)
6
Durchflussmesser Gasbal-
last UniDry™50 (Stufe 3/4)
Produktbeschreibung
7
Durchflussmesser Spül-
gas UniDry™50 (An-
saugseite)
8
Durchflussmesser
Sperrgas Wälzkolben-
pumpe
9
