Installation

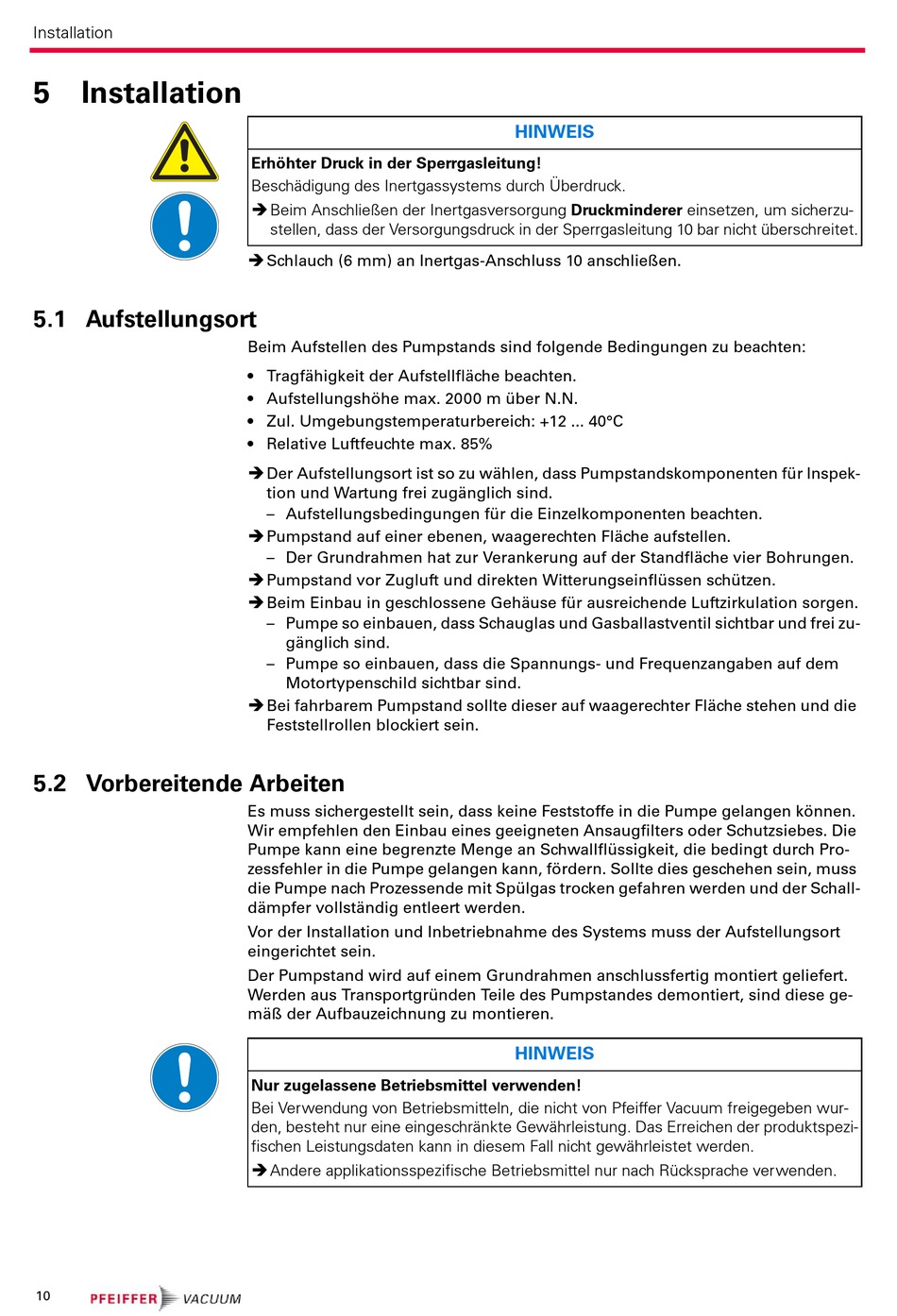

5 Installation
5.1 Aufstellungsort
5.2 Vorbereitende Arbeiten
10
Erhöhter Druck in der Sperrgasleitung!
Beschädigung des Inertgassystems durch Überdruck.
Beim Anschließen der Inertgasversorgung Druckminderer einsetzen, um sicherzu-
stellen, dass der Versorgungsdruck in der Sperrgasleitung 10 bar nicht überschreitet.
Schlauch (6 mm) an Inertgas-Anschluss 10 anschließen.
Beim Aufstellen des Pumpstands sind folgende Bedingungen zu beachten:
• Tragfähigkeit der Aufstellfläche beachten.
• Aufstellungshöhe max. 2000 m über N.N.
• Zul. Umgebungstemperaturbereich: +12 ... 40°C
• Relative Luftfeuchte max. 85%
Der Aufstellungsort ist so zu wählen, dass Pumpstandskomponenten für Inspek-
tion und Wartung frei zugänglich sind.
– Aufstellungsbedingungen für die Einzelkomponenten beachten.
Pumpstand auf einer ebenen, waagerechten Fläche aufstellen.
– Der Grundrahmen hat zur Verankerung auf der Standfläche vier Bohrungen.
Pumpstand vor Zugluft und direkten Witterungseinflüssen schützen.
Beim Einbau in geschlossene Gehäuse für ausreichende Luftzirkulation sorgen.
– Pumpe so einbauen, dass Schauglas und Gasballastventil sichtbar und frei zu-
gänglich sind.
– Pumpe so einbauen, dass die Spannungs- und Frequenzangaben auf dem
Motortypenschild sichtbar sind.
Bei fahrbarem Pumpstand sollte dieser auf waagerechter Fläche stehen und die
Feststellrollen blockiert sein.
Es muss sichergestellt sein, dass keine Feststoffe in die Pumpe gelangen können.
Wir empfehlen den Einbau eines geeigneten Ansaugfilters oder Schutzsiebes. Die
Pumpe kann eine begrenzte Menge an Schwallflüssigkeit, die bedingt durch Pro-
zessfehler in die Pumpe gelangen kann, fördern. Sollte dies geschehen sein, muss
die Pumpe nach Prozessende mit Spülgas trocken gefahren werden und der Schall-
dämpfer vollständig entleert werden.
Vor der Installation und Inbetriebnahme des Systems muss der Aufstellungsort
eingerichtet sein.
Der Pumpstand wird auf einem Grundrahmen anschlussfertig montiert geliefert.
Werden aus Transportgründen Teile des Pumpstandes demontiert, sind diese ge-
mäß der Aufbauzeichnung zu montieren.
Nur zugelassene Betriebsmittel verwenden!
Bei Verwendung von Betriebsmitteln, die nicht von Pfeiffer Vacuum freigegeben wur-
den, besteht nur eine eingeschränkte Gewährleistung. Das Erreichen der produktspezi-
fischen Leistungsdaten kann in diesem Fall nicht gewährleistet werden.
Andere applikationsspezifische Betriebsmittel nur nach Rücksprache verwenden.
HINWEIS
HINWEIS
