CombiLine™ -WH mit Drehkolbenpumpe UniDry™
2
3 4
5
6 7
1
9

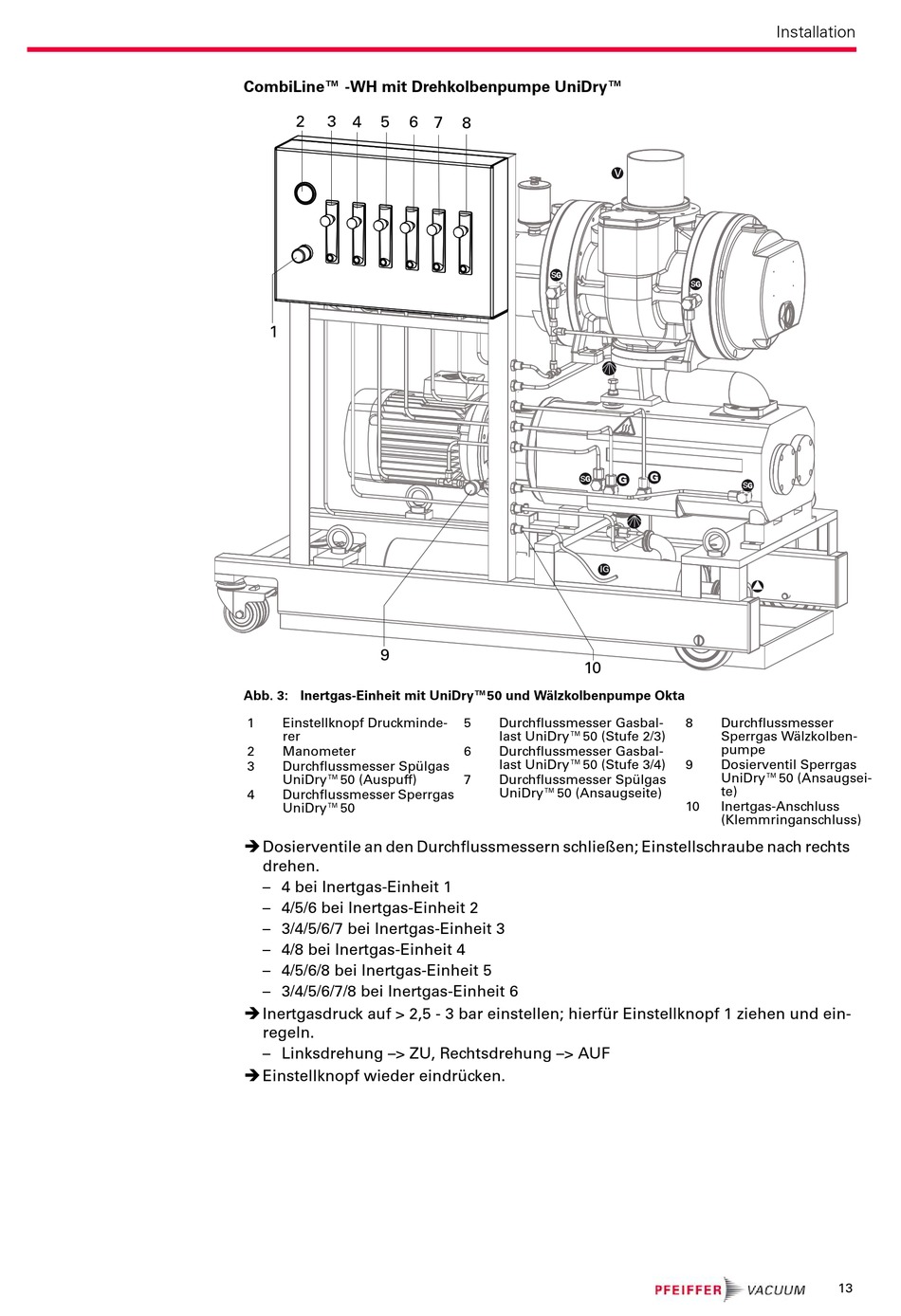

Abb. 3: Inertgas-Einheit mit UniDry™50 und Wälzkolbenpumpe Okta
1
Einstellknopf Druckminde-
rer
2
Manometer
3
Durchflussmesser Spülgas
UniDry™50 (Auspuff)
4
Durchflussmesser Sperrgas
UniDry™50
Dosierventile an den Durchflussmessern schließen; Einstellschraube nach rechts
drehen.
– 4 bei Inertgas-Einheit 1
– 4/5/6 bei Inertgas-Einheit 2
– 3/4/5/6/7 bei Inertgas-Einheit 3
– 4/8 bei Inertgas-Einheit 4
– 4/5/6/8 bei Inertgas-Einheit 5
– 3/4/5/6/7/8 bei Inertgas-Einheit 6
Inertgasdruck auf > 2,5 - 3 bar einstellen; hierfür Einstellknopf 1 ziehen und ein-
regeln.
– Linksdrehung –> ZU, Rechtsdrehung –> AUF
Einstellknopf wieder eindrücken.
8
V
S
S
IG
10
5
Durchflussmesser Gasbal-
last UniDry™50 (Stufe 2/3)
6
Durchflussmesser Gasbal-
last UniDry™50 (Stufe 3/4)
7
Durchflussmesser Spülgas
UniDry™50 (Ansaugseite)
Installation
S
S
8
Durchflussmesser
Sperrgas Wälzkolben-
pumpe
9
Dosierventil Sperrgas
UniDry™50 (Ansaugsei-
te)
10
Inertgas-Anschluss
(Klemmringanschluss)
13
