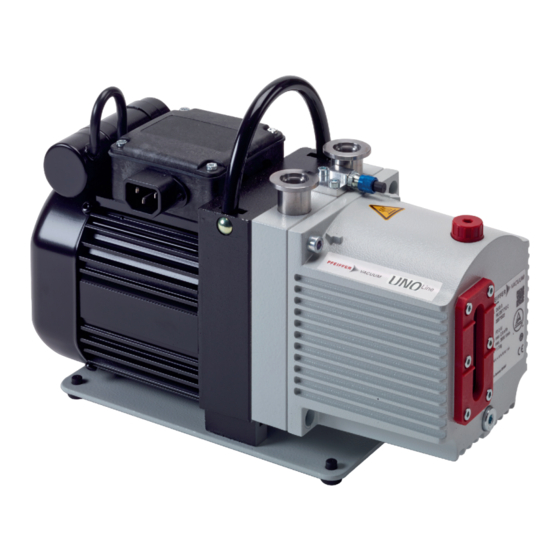

Pfeiffer Vacuum UNO 6 Betriebsanleitung
Drehschieberpumpe
Vorschau ausblenden
Andere Handbücher für UNO 6:
- Betriebsanleitung (60 Seiten) ,
- Betriebsanleitung (18 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Pfeiffer Vacuum UNO 6
Inhaltszusammenfassung für Pfeiffer Vacuum UNO 6
- Seite 1 BETRIEBSANLEITUNG Original UNO 6 ∣ UNO 6 M Drehschieberpumpe...
-
Seite 2: Haftungsausschluss
Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden. -
Seite 3: Inhaltsverzeichnis
Einsatzgrenzen des Produkts Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Verantwortung und Gewährleistung Anforderungen an den Betreiber 2.10 Personenqualifikation 2.10.1Personenqualifikation sicherstellen 2.10.2Personenqualifikation bei Wartung und Reparatur 2.10.3Mit Pfeiffer Vacuum weiterbilden 2.11 Anforderungen an den Bediener Produktbeschreibung Funktion Funktionsprinzip Produkt identifizieren Lieferumfang Transport und Lagerung... - Seite 4 Stillsetzen für längere Zeit Wiederinbetriebnahme Recycling und Entsorgung Allgemeine Entsorgungshinweise Drehschieberpumpe entsorgen Störungen Servicelösungen von Pfeiffer Vacuum Ersatzteile 12.1 Ersatzteilpakete bestellen 12.2 Wartungssatz 1 – Wartung Level 1 12.3 Radialwellendichtringsatz – Wartung Level 2 12.4 Wartungssatz 2 – Wartung Level 2, erweitert 12.5 Revisionssatz –...
- Seite 5 Störungsbehebung bei Drehschieberpumpen Tab. 8: Ersatzteilpakete Tab. 9: Zubehör Tab. 10: Verbrauchsmaterialien Tab. 11: Umrechnungstabelle: Druckeinheiten Tab. 12: Umrechnungstabelle: Einheiten für Gasdurchsatz Tab. 13: Werkstoffe mit Prozessmedienkontakt Tab. 14: Technische Daten Uno 6 Tab. 15: Technische Daten Uno 6 M 5/60...
- Seite 6 Abb. 17: Abmessungen - Uno 6, 1-ph Motor, 230 – 240 V, 50/60 Hz Abb. 18: Abmessungen - Uno 6 M, 1-ph Motor, 105 V, 50 Hz, 115 – 125 V, 60 Hz Abb. 19: Abmessungen - Uno 6 M, 1-ph Motor, 115/230 V, 50/60 Hz Abb.
-
Seite 7: Zu Dieser Anleitung
Aufbewahren für späteres Nachschlagen. 1.1 Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Betriebsanleitung be- schreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Beschreibung erfolgt nach den geltenden Richtlinien. Alle Anga- ben in dieser Betriebsanleitung beziehen sich auf den aktuellen Entwicklungsstand des Produkts. -
Seite 8: Piktogramme
Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung. Typenschild (Beispiel) VACUUM D-35641 Asslar Typenschild der Drehschieberpumpe Mod.: UNO 6 Mod.-Nr.: PK D07 7XX Motortypenschild (ohne Abb.) Ser.- Nr.: XXXXXXX max. 9/10.5 m /h (N ) 2 0.5 l... -
Seite 9: Abkürzungen
Zu dieser Anleitung Abb. 1: Position der Aufkleber auf dem Produkt 1 Typenschild der Drehschieberpumpe Betriebsmittel F4/D1, alternativ zu Pos. 2: Vor der Inbetriebnahme mit Betriebsmittel fül- 2 Betriebsmittel P3: Motortypenschild Vor der Inbetriebnahme mit Betriebsmittel füllen Betriebsmittel F4/D1 (alternativ): Achtung! nur mit F4 oder D1 befüllen 3 Warnzeichen heiße Oberfläche Verschlusssiegel... -
Seite 10: Sicherheit
Sicherheit 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise Im vorliegenden Dokument sind folgende 4 Risikostufen und 1 Informationslevel berücksichtigt. GEFAHR Unmittelbar bevorstehende Gefahr Kennzeichnet eine unmittelbar bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führt. ► Anweisung zur Vermeidung der Gefahrensituation WARNUNG Möglicherweise bevorstehende Gefahr Kennzeichnet eine bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verlet-... - Seite 11 ► Installieren Sie einen geeigneten Berührungsschutz, wenn die Vakuumpumpe für nicht unterwie- sene Personen frei zugänglich ist. ► Lassen Sie die Vakuumpumpe vor allen Arbeiten abkühlen. ► Kontaktieren Sie Pfeiffer Vacuum für einen geeigneten Berührungsschutz in Systemlösungen. Risiken beim Betrieb WARNUNG Vergiftungsgefahr durch Austritt toxischer Prozessmedien aus dem Auspuff Die Vakuumpumpe lässt im Betrieb ohne Auspuffleitung Auspuffgase und Dämpfe ungehindert ins...
- Seite 12 ► Installieren Sie einen geeigneten Berührungsschutz, wenn die Vakuumpumpe für nicht unterwie- sene Personen frei zugänglich ist. ► Lassen Sie die Vakuumpumpe vor allen Arbeiten abkühlen. ► Kontaktieren Sie Pfeiffer Vacuum für einen geeigneten Berührungsschutz in Systemlösungen. Risiken bei Wartung, Außerbetriebnahme und Störungen WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten...
- Seite 13 Sicherheit WARNUNG Vergiftungsgefahr durch giftige Dämpfe Durch Anzünden und Erhitzen von synthetischem Betriebsmittel entstehen giftige Dämpfe. Es be- steht Vergiftungsgefahr beim Einatmen. ► Beachten Sie die Anwendungsvorschriften und Vorsichtsmaßnahmen. ► Bringen Sie Tabakwaren nicht mit dem Betriebsmittel in Berührung. WARNUNG Gesundheitsgefahr und Umweltschäden durch toxisch kontaminiertes Betriebsmittel Toxische Prozessmedien führen zur Kontamination des Betriebsmittels.
-
Seite 14: Sicherheitsmaßnahmen
Sicherheit Risiken bei der Entsorgung WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. ►... -
Seite 15: Einsatzgrenzen Des Produkts
Öle (F4, F5, A113) als Betriebsmittel. ► Halten Sie die Installations-, Inbetriebnahme-, Betriebs- und Instandhaltungsvorschriften ein. ► Verwenden Sie keine anderen Zubehörteile als die von Pfeiffer Vacuum empfohlenen. 2.7 Vorhersehbarer Fehlgebrauch Bei Fehlgebrauch des Produkts erlischt jeglicher Haftungs- und Gewährleistungsanspruch. Als Fehlge- brauch gilt jede, auch unabsichtliche Verwendung, die dem Zweck des Produktes zuwider läuft, insbe-... -
Seite 16: Anforderungen An Den Betreiber
6. Stellen Sie die Personenqualifikation sicher. 2.10 Personenqualifikation Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen ausführen, die die geeignete technische Ausbildung besitzen und über die nötigen Erfahrungen verfügen oder über Pfeiffer Vacuum an entsprechenden Schulungen teilgenommen haben. Personen schulen 1. -
Seite 17: 2Personenqualifikation Bei Wartung Und Reparatur
4. Halten Sie die Anwendungsgrenzen ein. 5. Beachten Sie die technischen Daten. 6. Wenden Sie sich an das Pfeiffer Vacuum Service Center falls Ihre Fragen zu Betrieb oder War- tung des Produktes in dieser Betriebsanleitung nicht beantwortet werden. – Informationen finden Sie im Pfeiffer Vacuum Servicebereich. -
Seite 18: Produktbeschreibung
Produktbeschreibung 3 Produktbeschreibung 3.1 Funktion Die Drehschieberpumpen der UnoLine sind einstufige, ölgedichtete Rotationsverdrängerpumpen mit 2 parallel geschalteten Pumpstufen für Anwendungen im Grob- und Feinvakuum. Die Vakuumpumpen sind mit einem Sicherheitsventil ausgerüstet, das bei Stillstand den Rezipienten vakuumdicht abschließt und gleichzeitig die Vakuumpumpe belüftet. Die Drehschieberpumpe gibt es in der Standardausführung konventionell abgedichtet oder als M-Version mit berührungslos und verschleißfreiem Antrieb mit Mag- netkupplung. -
Seite 19: Funktionsprinzip
Arbeitsraum ab ● sorgt durch Wärmetransport für einen optimalen Temperaturhaushalt 3.3 Produkt identifizieren ► Halten Sie zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle Angaben des Typenschildes bereit. ► Beachten Sie die motorspezifischen Daten auf dem separat angebrachten Motortypenschild. -
Seite 20: Lieferumfang
Produktbeschreibung 3.4 Lieferumfang ● Drehschieberpumpe mit Motor ● Betriebsmittel (außer F4, F5 und A113) ● Zentrierring mit Kegelsieb und O-Ring für den Vakuumflansch ● Zentrierring mit O-Ring für den Auspuffflansch ● Verschlusskappen für beide Anschlussflansche ● Betriebsanleitung 20/60... -
Seite 21: Transport Und Lagerung
3. Verwenden Sie zum Anheben den dafür vorgesehenen Tragegriff auf der Pumpenoberseite. 4. Heben Sie die Vakuumpumpe aus der Transportverpackung. 5. Platzieren Sie die Vakuumpumpe immer auf einer ausreichend großen, ebenen Fläche. 4.2 Vakuumpumpe lagern Lagerung Pfeiffer Vacuum empfiehlt die Lagerung der Produkte in ihrer original Transportverpackung. 21/60... - Seite 22 Transport und Lagerung Vorgehen 1. Befüllen Sie die Vakuumpumpe bis zum oberen Rand des Schauglases mit Betriebsmittel. 2. Verschließen Sie beide Anschlussflansche und alle Öffnungen der Vakuumpumpe. 3. Stellen Sie sicher, dass das Gasballastventil geschlossen ist. 4. Lagern Sie die Vakuumpumpe nur in trockenen, staubfreien Räumen innerhalb der spezifizierten Umgebungsbedingungen.
-
Seite 23: Installation
► Installieren Sie einen geeigneten Berührungsschutz, wenn die Vakuumpumpe für nicht unterwie- sene Personen frei zugänglich ist. ► Lassen Sie die Vakuumpumpe vor allen Arbeiten abkühlen. ► Kontaktieren Sie Pfeiffer Vacuum für einen geeigneten Berührungsschutz in Systemlösungen. > 35 mm °... -
Seite 24: Vakuumseite Anschließen
Sachschäden durch verunreinigte Gase Das Abpumpen von Gasen, die mit Verunreinigungen versehen sind, führt zu Schäden an der Vaku- umpumpe. ► Verwenden Sie geeignete Filter bzw. Abscheider aus dem Pfeiffer Vacuum Zubehör, um die Va- kuumpumpe zu schützen. Installation und Betrieb von Zubehör Pfeiffer Vacuum bietet für Ihre Drehschieberpumpen eine Reihe von speziell abgestimm-... -
Seite 25: Abb. 7: Auspuffanschluss Mit Flanschverbindung
Pfeiffer Vacuum empfiehlt den Einbau eines Kondensatabscheiders mit dem Kondensatab- lass an der tiefsten Stelle der Auspuffleitung. Installation und Betrieb von Zubehör Pfeiffer Vacuum bietet für Ihre Drehschieberpumpen eine Reihe von speziell abgestimm- tem Zubehör an. ● Informationen und Bestellmöglichkeiten zu zugelassenem Zubehör... -
Seite 26: Netzanschluss Herstellen
Installation 5.4 Netzanschluss herstellen GEFAHR Lebensgefahr durch elektrischen Schlag Das Berühren von offenliegenden und spannungsführenden Elementen erzeugt einen elektrischen Schlag. Unsachgemäßer Anschluss der Netzversorgung führt zu der Gefahr berührbarer, spannungs- führender Gehäuseteile. Es besteht Lebensgefahr. ► Kontrollieren Sie die Anschlussleitungen vor der Installation auf spannungsfreien Zustand. ►... -
Seite 27: Tab. 4: Empfohlene Sicherungswerte Für Die Bauseitige Absicherung
Installation L2 (N) Abb. 8: Motorschaltbild Einphasenmotor mit Schalter Magnetkupplung bietet keinen Überlastungsschutz. Das Drehmoment der magnetischen Kupplung ist so groß, dass sie keinen Überlastungs- schutz für den Motor bietet. Bauseitig absichern ► Sehen Sie, zum Schutz des Motors im Störungsfall, immer eine Absicherung gemäß den regional geltenden Vorschriften vor. -
Seite 28: Betriebsmittel Einfüllen
Der spezifizierte Betriebsmitteltyp sowie die Füllmenge für die gesamte Drehschieberpumpe sind auf dem Typenschild ersichtlich. Grundsätzlich ist nur das bei der Erstmontage verwendete Betriebsmittel zulässig. Nachträgliches Wechseln ist nur nach Rücksprache mit Pfeiffer Vacuum möglich. Zugelassene Betriebsmittel ● P3 (Standardausführung) ●... -
Seite 29: Abb. 10: Betriebsmittel Einfüllen
Installation Abb. 10: Betriebsmittel einfüllen 1 Einfüllschraube O-Ring Betriebsmittel einfüllen 1. Schrauben Sie die Einfüllschraube heraus. 2. Füllen Sie Betriebsmittel gemäß Schauglas ein: – Füllstand der Erstbefüllung bei kalter Vakuumpumpe: Maximal 3/4 des Min-Max-Bereichs. 3. Schrauben Sie die Einfüllschraube wieder ein. –... -
Seite 30: Betrieb
Kontakt mit heißen Oberflächen. ► Installieren Sie einen geeigneten Berührungsschutz, wenn die Vakuumpumpe für nicht unterwie- sene Personen frei zugänglich ist. ► Lassen Sie die Vakuumpumpe vor allen Arbeiten abkühlen. ► Kontaktieren Sie Pfeiffer Vacuum für einen geeigneten Berührungsschutz in Systemlösungen. 30/60... -
Seite 31: Drehschieberpumpe Mit Gasballast Betreiben
Betrieb HINWEIS Schäden am Antrieb durch erhöhte Motorstromaufnahme Bei einem Ansaugdruck von ca. 300 hPa und ungünstigen Betriebsbedingungen (wie z. B. auspuff- seitigem Gegendruck) übersteigt die Stromaufnahme den Nennstrom. ► Begrenzen Sie die maximale Stromaufnahme des 1,5-fachen des Nennstroms auf max. 2 Minu- ten (gemäß... -
Seite 32: Betriebsmittel Nachfüllen
Betrieb geöffnet/ open geschlossen/ closed Abb. 11: Gasballastventil Verhalten bei Prozessgasen mit kondensierbaren Dämpfen ► Betreiben Sie die Vakuumpumpe mit Gasballast, das heißt mit geöffnetem Gasballastventil. Gasballastventil öffnen ► Drehen Sie den Knopf des Gasballastventils zum Öffnen nach links in Stellung "1". Gasballastventil schließen ►... -
Seite 33: Vakuumpumpe Ausschalten
► Sperren Sie die Ansaugleitung, bei längerem Flutvorgang nach dem Abschalten der Vakuum- pumpe, mit einem zusätzlichen Absperrventil ab. Pfeiffer Vacuum Drehschieberpumpen haben auf der Ansaugseite ein integriertes Vakuumsicherheits- ventil. Das Vakuumsicherheitsventil schließt ab einem Differenzdruck ≥ 250 hPa zwischen Auspuff- und Ansaugseite, beim Abschalten der Vakuumpumpe, selbsttätig und belüftet die Vakuumpumpe. -
Seite 34: Wartung
Wartung 7 Wartung 7.1 Wartungshinweise WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. ►... -
Seite 35: Wartungshinweise Für Magnetkupplung
Für die Durchführung von Wartungsarbeiten der Wartungs Level 2 und Wartungs Level 3 (Revision) empfehlen wir den Pfeiffer Vacuum Service. Bei Überschreiten der erforderlichen, unten aufgeführten Intervalle oder bei unsachgemäß ausgeführten Wartungsarbeiten, entfallen jegliche Gewährleistungs- und Haftungsansprüche gegenüber Pfeiffer Vacuum. Dies gilt auch, wenn keine original Ersatzteile ver- wendet werden. Tätigkeit... -
Seite 36: Betriebsmittel Wechseln
Wartung Tätigkeit Inspek- War- War- War- Benötigtes tion tung tung tung Material Level 1 Level 2 Level 3 beschrieben in Dokument Intervall täglich ≤ jähr- ≤ 2 Jah- ≤ 4 lich Jahre Vakuumpumpe außen reingen: ■ Betriebsmittel ● Pumpengehäuse Wartungs- ●... -
Seite 37: Alterungsgrad Von Betriebsmittel P3 Bestimmen
Verbrühungsgefahr beim Ablassen des Betriebsmittels bei Kontakt mit der Haut. ► Tragen Sie Schutzausrüstung. ► Verwenden Sie ein geeignetes Auffanggefäß. Pfeiffer Vacuum empfiehlt, dass Sie die exakte Standzeit des Betriebsmittels im ers- ten Betriebsjahr ermitteln. Je nach thermischer und chemischer Belastung, Anreicherung von Schwebstoffen und Kondensat im Betriebsmittel, kann die Standzeit variieren und vom spezifizierten Richtwert abweichen. -
Seite 38: Betriebsmittel Wechseln
Verbrühungsgefahr beim Ablassen des Betriebsmittels bei Kontakt mit der Haut. ► Tragen Sie Schutzausrüstung. ► Verwenden Sie ein geeignetes Auffanggefäß. Reinigen durch Betriebsmittelwechsel Pfeiffer Vacuum empfiehlt bei starken Verschmutzungen mit Prozessrückständen das Inne- re der Vakuumpumpe durch mehrere Betriebsmittelwechsel zu reinigen. Voraussetzungen ● Vakuumpumpe ausgeschaltet ●... -
Seite 39: Drehschieberpumpe Spülen Und Reinigen
– Achten Sie auf den O-Ring. – Anziehdrehmoment: 0,3 Nm 7.4.3 Drehschieberpumpe spülen und reinigen Reinigen durch Betriebsmittelwechsel Pfeiffer Vacuum empfiehlt bei starken Verschmutzungen mit Prozessrückständen das Inne- re der Vakuumpumpe durch mehrere Betriebsmittelwechsel zu reinigen. Voraussetzungen ● Frisches Betriebsmittel eingefüllt Benötigte Werkzeuge... -
Seite 40: Gasballastventil Reinigen
Wartung 3. Kontrollieren Sie die Verschmutzung und wiederholen Sie ggf. den Betriebsmittelwechsel. 4. Wechseln Sie entsprechende Filterelemente, falls Zubehör installiert ist. Abb. 14: Kappe der Drehschieberpumpe abnehmen/montieren 1 Innensechskantschraube (2×) Pumpsystem 2 Kappe Ständer 3 O-Ring Kappe demontieren 1. Lassen Sie das Betriebsmittel ab. 2. -
Seite 41: Abb. 15: Gasballastventil
Wartung ballig/ convex Abb. 15: Gasballastventil 1 O-Ring Druckfeder 2 Schraubkappe Scheibe 3 Ventilzunge Sicherungsring 4 Ventilgehäuse Nockenscheibe 5 O-Ring Senkkopfschraube (2×) 6 Ventilstößel Knopf 7 Zylinderstift Senkkopfschraube Benötigte Werkzeuge ● Innensechskantschlüssel, SW 2 ● Sicherungsringzange, J0 ● Kalibrierter Drehmomentschlüssel (Anziehfaktor ≤ 2,5) Gasballastventil ausbauen 1. -
Seite 42: Betriebsmittelsorte Wechseln
Wartung 11. Schrauben Sie die Senkkopfschraube fest – Anziehdrehmoment: 1,0 Nm. 12. Montieren Sie das komplette Ventil mit O-Ring in die Vakuumpumpe. 13. Ziehen die Senkkopfschrauben (2×) fest. – Anziehdrehmoment: 1,0 Nm. 7.6 Betriebsmittelsorte wechseln Möglichkeiten des Wechsels der Betriebsmittelsorte Ein Wechsel der Betriebsmittelsorte ist nur zwischen dem mineralischen Betriebsmittel P3 und dem synthetischen Betriebsmittel D1 möglich. -
Seite 43: Außerbetriebnahme
9. Packen Sie die Vakuumpumpe zusammen mit einem Trockenmittel in einen Kunststoffbeutel und schweißen Sie die Vakuumpumpe luftdicht ein in Räumen mit feuchter oder aggressiver Atmo- sphäre. 10. Bei längerer Lagerdauer (> 2 Jahre), empfiehlt Pfeiffer Vacuum einen erneuten Betriebsmittel- wechsel vor der Wiederinbetriebnahme. 8.2 Wiederinbetriebnahme HINWEIS Schäden an der Vakuumpumpe durch Überalterung des Betriebsmittels... -
Seite 44: Recycling Und Entsorgung
Schutz von Umwelt und Personen betreffenden Vorschriften er- folgen, um die Verschwendung von Naturressourcen zu reduzieren und Verschmutzungen zu verhindern. 9.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –... -
Seite 45: Störungen
● Lassen Sie die Vakuumpumpe abküh- len. ● Pumpsystem ver- ● Reinigen Sie die Vakuumpumpe. schmutzt ● Verständigen Sie den Pfeiffer Vacuum Service. ● Pumpsystem beschädigt ● Reinigen und warten Sie die Vakuum- pumpe. ● Verständigen Sie den Pfeiffer Vacuum Service. -
Seite 46: Tab. 7: Störungsbehebung Bei Drehschieberpumpen
● Füllen Sie Betriebsmittel nach. zu niedrig ● Leck im System ● Lokalisieren und beseitigen Sie das Leck. ● Die Vakuumpumpe ist ● Verständigen Sie den Pfeiffer Vacuum beschädigt Service. Saugvermögen der Va- ● Die Saugleitung ist un- ● Achten Sie auf kurze Verbindungen kuumpumpe ist zu nied- günstig dimensioniert... -
Seite 47: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produkts von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 48 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 49: Ersatzteile
Ersatzteile 12 Ersatzteile 12.1 Ersatzteilpakete bestellen Vorgehen 1. Halten Sie die Artikel-Nr. der Vakuumpumpe, und ggf. noch weitere Angaben auf dem Typen- schild bereit. 2. Setzen Sie nur originale Ersatzteile ein. Ersatzteilpaket Pumpenausführung Bestell-Nr. Wartungssatz 1 – Wartung Level 1 Standard, M-Version PK E01 050 CT Radialwellendichtringsatz –... -
Seite 50: Schiebersatz
Ersatzteile 12.6 Schiebersatz Der Schiebersatz enthält: ● Schieber ● Schieberfedern 12.7 Kupplungssatz für Ausführung mit Magnetkupplung Der Kupplungssatz enthält: ● beide Kupplungshälften ● Spalttopf mit O-Ring 50/60... -
Seite 51: Zubehör
Zubehör 13 Zubehör Beachten Sie das Zubehörportfolio für Drehschieberpumpen auf unserer Homepage. 13.1 Zubehörinformationen Kondensatabscheider Schützt die Vakuumpumpe vor Flüssigkeiten aus der Ansaugleitung und von Kondensatrückfluss aus der Auspuffleitung Ölnebelabscheider Verhindert das Austreten von Ölnebel Ölrückführung Führt abgeschiedenes Betriebsmittel vom Ölnebelabscheider in die Drehschieberpumpe zurück Staubabscheider Schützt die Vakuumpumpe vor Partikeln aus dem Prozess Zeolithfalle... -
Seite 52: Tab. 10: Verbrauchsmaterialien
Zubehör Benennung Bestell-Nr. P3, Mineralöl, 0,5 l PK 001 136 -T P3, Mineralöl, 1 l PK 001 106 -T F4, Perfluorpolyether, 0,25 l PK 005 885 -T F4, Perfluorpolyether, 0,5 l PK 005 886 -T Tab. 10: Verbrauchsmaterialien 52/60... -
Seite 53: Technische Daten Und Abmessungen
Technische Daten und Abmessungen 14 Technische Daten und Abmessungen 14.1 Allgemeines Grundlagen für die technischen Daten von Pfeiffer Vacuum Drehschieberpumpen: ● Vorgaben nach PNEUROP Komitee PN5 ● DIN ISO 21360-1: 2016: "Vakuumtechnik - Standardmethoden zur Messung der Leistungsdaten von Vakuumpumpen - Teil 1: Grundlegende Beschreibungen"... -
Seite 54: Technische Daten
Medienberührende Werkstoffe Standard M-Version MC-Version Radialwellendichtring (RWDR) Spalttopf Kunststoff Tab. 13: Werkstoffe mit Prozessmedienkontakt 14.3 Technische Daten Typenbe- Uno 6 Uno 6 Uno 6 Uno 6 Uno 6 zeichnung Bestellnummer PK D07 707 PK D07 708 PK D07 709 PK D07 711... -
Seite 55: Tab. 14: Technische Daten Uno
0,4 l menge Gewicht 11,6 kg 11,5 kg 11,3 kg 11,5 kg 11,4 kg Tab. 14: Technische Daten Uno 6 Typenbezeichnung Uno 6 M Uno 6 M Uno 6 M Uno 6 M Bestellnummer PK D07 107 PK D07 111... -
Seite 56: Abmessungen
Technische Daten Uno 6 M 14.4 Abmessungen Maße in mm 31.5 2× DN 16 ISO-KF 122.7 32.5 85.2 ± ± Abb. 16: Abmessungen - Uno 6, 1-ph Motor, 105 V, 50 Hz, mit Schalter, 115 – 125 V, 60 Hz, C14-Stecker 56/60... -
Seite 57: Abb. 17: Abmessungen - Uno 6, 1-Ph Motor, 230 - 240 V, 50/60 Hz
Abmessungen - Uno 6, 1-ph Motor, 230 – 240 V, 50/60 Hz 31.5 DN 16 ISO-KF (2×) 122.7 33.5 86.2 ± ± Abb. 18: Abmessungen - Uno 6 M, 1-ph Motor, 105 V, 50 Hz, 115 – 125 V, 60 Hz 57/60... -
Seite 58: Abb. 19: Abmessungen - Uno 6 M, 1-Ph Motor, 115/230 V, 50/60 Hz
± Abb. 19: Abmessungen - Uno 6 M, 1-ph Motor, 115/230 V, 50/60 Hz 2× DN 16 ISO-KF 31.5 122.7 33.5 86.2 ± ± Abb. 20: Abmessungen - Uno 6 M, 1-ph Motor, 230 – 240 V, 50/60 Hz 58/60... -
Seite 59: Konformitätserklärung
DIN EN ISO 2151: 2009 ISO 21360-2: 2012 DIN EN IEC 63000:2019 Bevollmächtigter für die Zusammenstellung der technischen Unterlagen ist Herr Dr. Adri- an Wirth, Pfeiffer Vacuum GmbH, Berliner Straße 43, 35614 Aßlar. Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43 35614 Aßlar...
