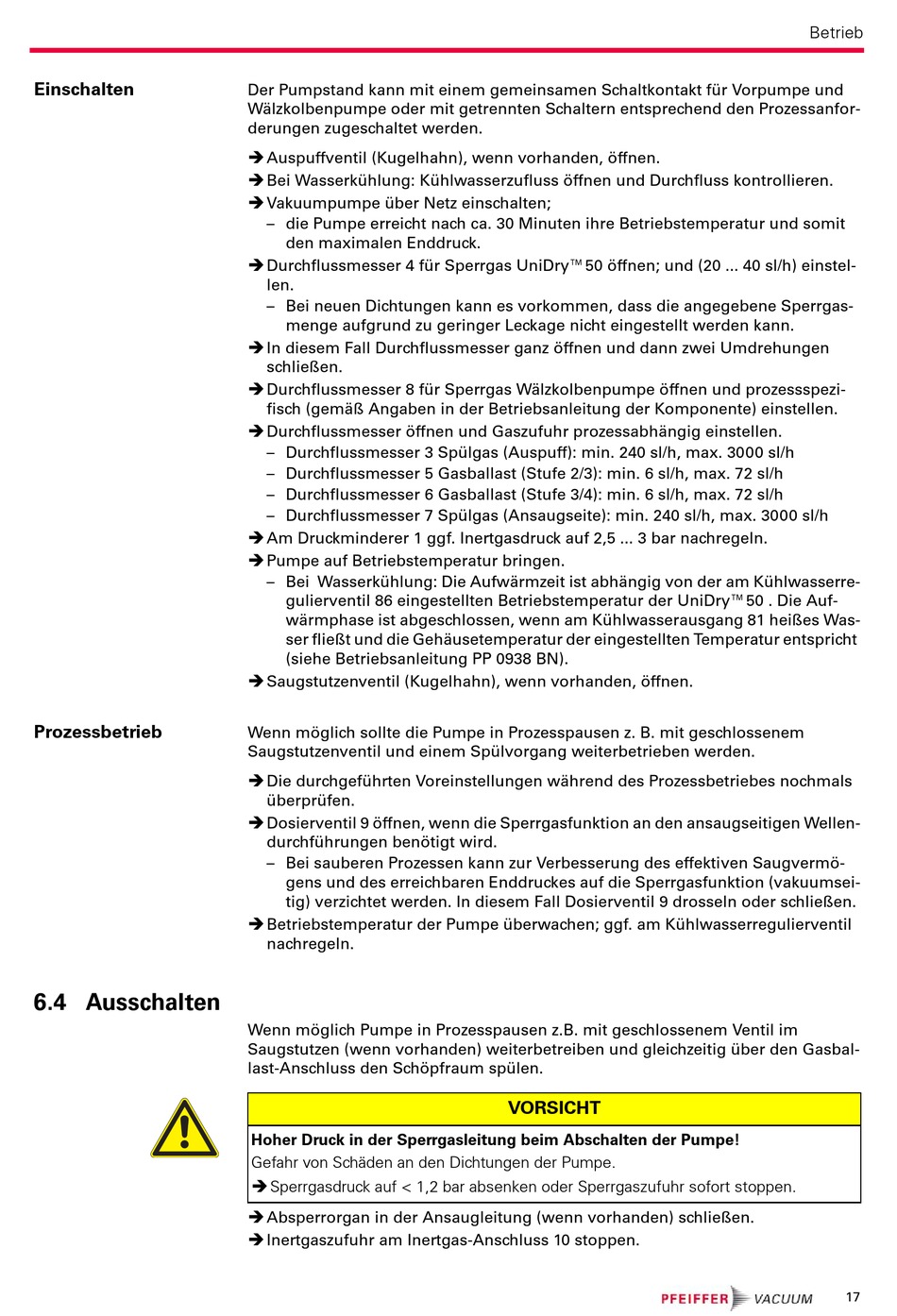

Einschalten

Prozessbetrieb

6.4 Ausschalten

Der Pumpstand kann mit einem gemeinsamen Schaltkontakt für Vorpumpe und
Wälzkolbenpumpe oder mit getrennten Schaltern entsprechend den Prozessanfor-
derungen zugeschaltet werden.
 Auspuffventil (Kugelhahn), wenn vorhanden, öffnen.
 Bei Wasserkühlung: Kühlwasserzufluss öffnen und Durchfluss kontrollieren.
 Vakuumpumpe über Netz einschalten;
– die Pumpe erreicht nach ca. 30 Minuten ihre Betriebstemperatur und somit
den maximalen Enddruck.
 Durchflussmesser 4 für Sperrgas UniDry™50 öffnen; und (20 ... 40 sl/h) einstel-
len.
– Bei neuen Dichtungen kann es vorkommen, dass die angegebene Sperrgas-
menge aufgrund zu geringer Leckage nicht eingestellt werden kann.
 In diesem Fall Durchflussmesser ganz öffnen und dann zwei Umdrehungen
schließen.
 Durchflussmesser 8 für Sperrgas Wälzkolbenpumpe öffnen und prozessspezi-
fisch (gemäß Angaben in der Betriebsanleitung der Komponente) einstellen.
 Durchflussmesser öffnen und Gaszufuhr prozessabhängig einstellen.
– Durchflussmesser 3 Spülgas (Auspuff): min. 240 sl/h, max. 3000 sl/h
– Durchflussmesser 5 Gasballast (Stufe 2/3): min. 6 sl/h, max. 72 sl/h
– Durchflussmesser 6 Gasballast (Stufe 3/4): min. 6 sl/h, max. 72 sl/h
– Durchflussmesser 7 Spülgas (Ansaugseite): min. 240 sl/h, max. 3000 sl/h
 Am Druckminderer 1 ggf. Inertgasdruck auf 2,5 ... 3 bar nachregeln.
 Pumpe auf Betriebstemperatur bringen.
– Bei Wasserkühlung: Die Aufwärmzeit ist abhängig von der am Kühlwasserre-
gulierventil 86 eingestellten Betriebstemperatur der UniDry™50 . Die Auf-
wärmphase ist abgeschlossen, wenn am Kühlwasserausgang 81 heißes Was-
ser fließt und die Gehäusetemperatur der eingestellten Temperatur entspricht
(siehe Betriebsanleitung PP 0938 BN).
 Saugstutzenventil (Kugelhahn), wenn vorhanden, öffnen.
Wenn möglich sollte die Pumpe in Prozesspausen z. B. mit geschlossenem
Saugstutzenventil und einem Spülvorgang weiterbetrieben werden.
 Die durchgeführten Voreinstellungen während des Prozessbetriebes nochmals
überprüfen.
 Dosierventil 9 öffnen, wenn die Sperrgasfunktion an den ansaugseitigen Wellen-
durchführungen benötigt wird.
– Bei sauberen Prozessen kann zur Verbesserung des effektiven Saugvermö-
gens und des erreichbaren Enddruckes auf die Sperrgasfunktion (vakuumsei-
tig) verzichtet werden. In diesem Fall Dosierventil 9 drosseln oder schließen.
 Betriebstemperatur der Pumpe überwachen; ggf. am Kühlwasserregulierventil
nachregeln.
Wenn möglich Pumpe in Prozesspausen z.B. mit geschlossenem Ventil im
Saugstutzen (wenn vorhanden) weiterbetreiben und gleichzeitig über den Gasbal-
last-Anschluss den Schöpfraum spülen.
Hoher Druck in der Sperrgasleitung beim Abschalten der Pumpe!
Gefahr von Schäden an den Dichtungen der Pumpe.
 Sperrgasdruck auf < 1,2 bar absenken oder Sperrgaszufuhr sofort stoppen.
 Absperrorgan in der Ansaugleitung (wenn vorhanden) schließen.
 Inertgaszufuhr am Inertgas-Anschluss 10 stoppen.
VORSICHT
Betrieb
17
