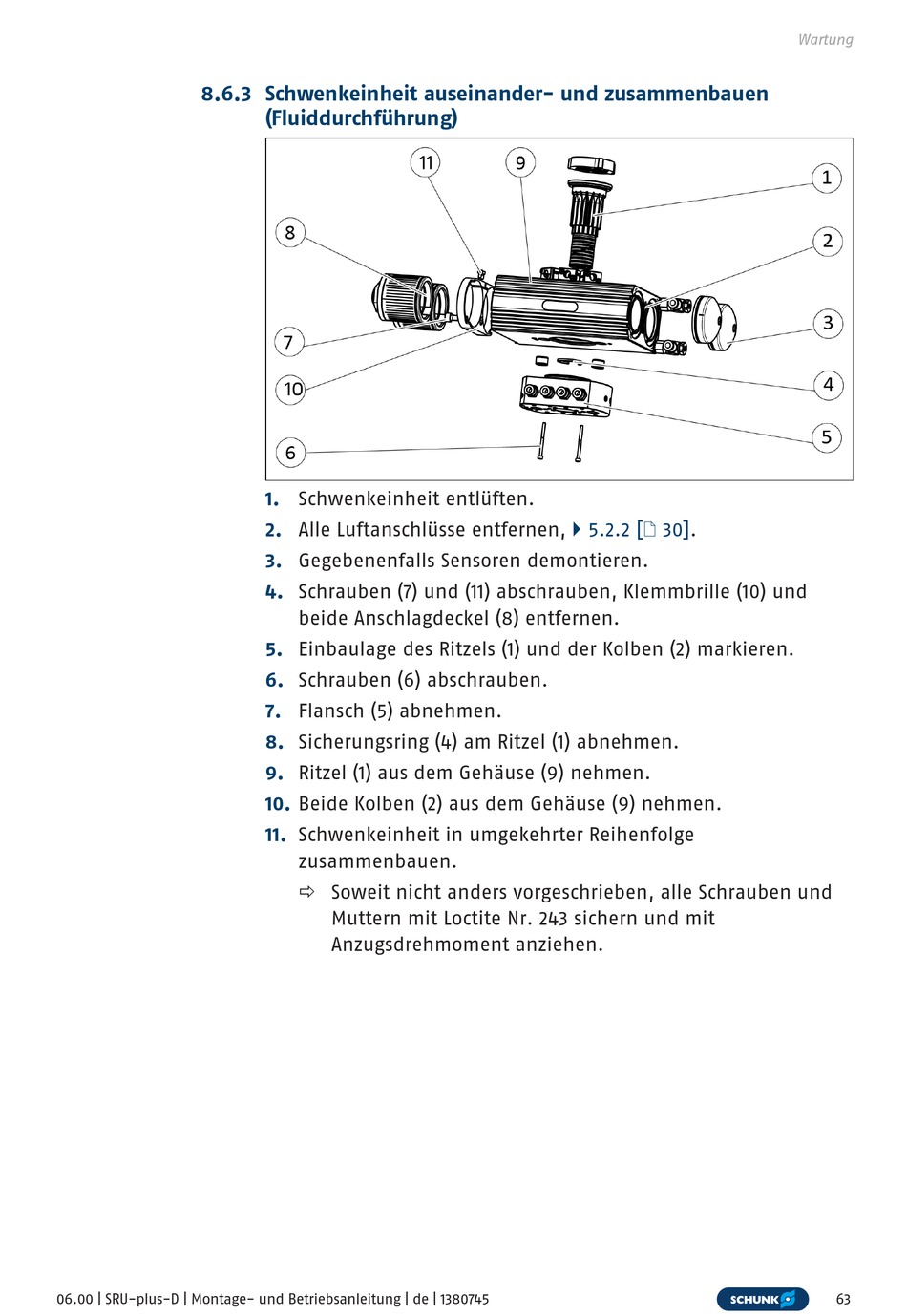

8.6.3 Schwenkeinheit auseinander- und zusammenbauen
06.00 | SRU-plus-D | Montage- und Betriebsanleitung | de | 1380745
(Fluiddurchführung)
1.
Schwenkeinheit entlüften.
2.
Alle Luftanschlüsse entfernen,
3.
Gegebenenfalls Sensoren demontieren.
4.
Schrauben (7) und (11) abschrauben, Klemmbrille (10) und
beide Anschlagdeckel (8) entfernen.
5.
Einbaulage des Ritzels (1) und der Kolben (2) markieren.
6.
Schrauben (6) abschrauben.
7.
Flansch (5) abnehmen.
8.
Sicherungsring (4) am Ritzel (1) abnehmen.
9.
Ritzel (1) aus dem Gehäuse (9) nehmen.
10.
Beide Kolben (2) aus dem Gehäuse (9) nehmen.
11.
Schwenkeinheit in umgekehrter Reihenfolge
zusammenbauen.
ð Soweit nicht anders vorgeschrieben, alle Schrauben und
Muttern mit Loctite Nr. 243 sichern und mit
Anzugsdrehmoment anziehen.
[/ 30].
} 5.2.2
Wartung
63
